5 Desconexión del inversor de la tensión
SMA Solar Technology AG
Instrucciones para la sustituciónSTPxxx-60-DC-SPD-RM-xx-1194

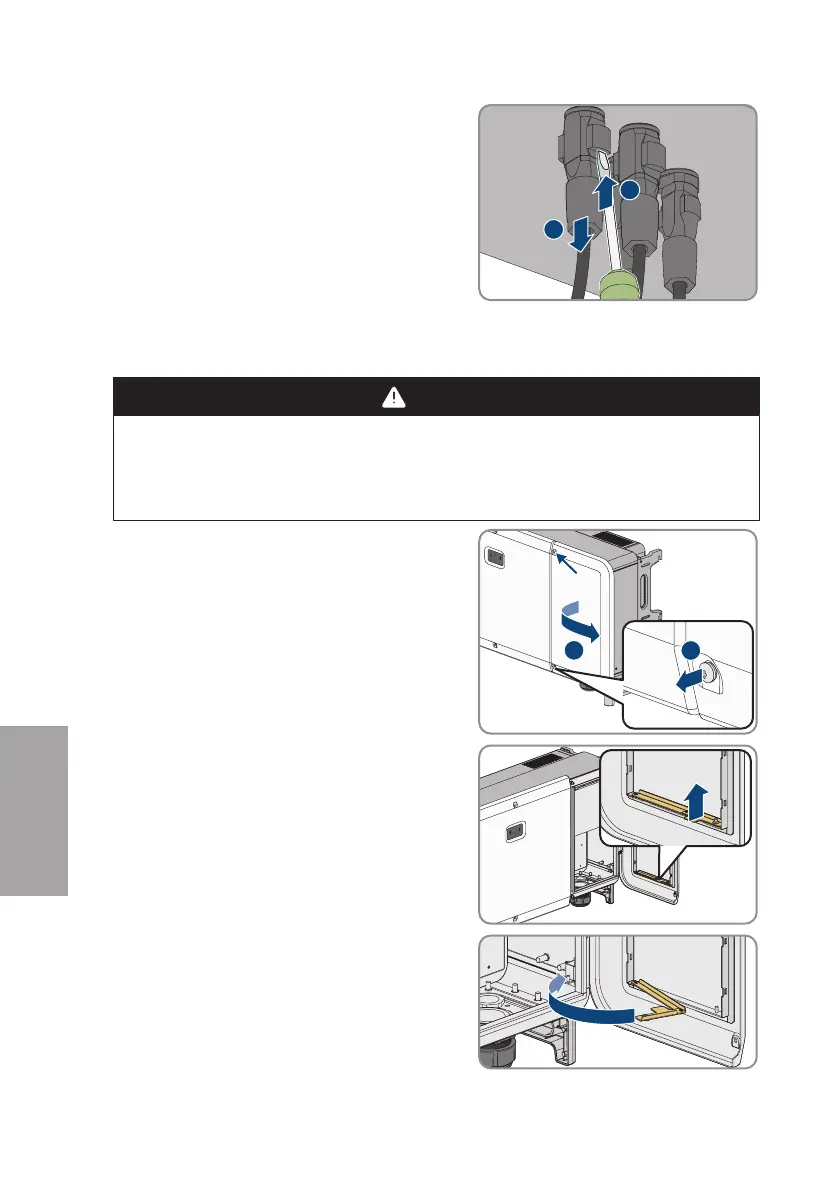

7. Desbloquee y retire los conectadores de enchufe
deCC. Para ello, introduzca un destornillador
plano o llave acodada (hoja: 3,5mm) en una de
las ranuras laterales y retire los conectadores de
enchufe de CC. Al hacerlo, no haga palanca en los
conectadores de enchufe de CC. Solo tiene que
insertar la herramienta en una de las ranuras
laterales para soltar el bloqueo y no tirar del cable.
1
2
48x48x48x
8. Asegurarse de que los conectores de enchufe CC del producto y los conectadores de enchufe
CC que están equipados con los conductores CC se encuentren en estado impecable y que
no haya cables de CC o contactos de conexión CC al descubierto.
9.
PELIGRO
Peligro de muerte por altas tensiones
Incluso después de desconectar de la tensión hay altas tensiones en el producto que se
deben descargar.
• Espere 5 minutos antes de abrir el inversor.
10. Afloje los dos tornillos de la cubierta del
compartimento para cables con la llave de vaso
hexagonal (TX30) suministrada y abra el
compartimento para cables.
2
1
2x2x2x
11. Eleve la palanca de limitación colocada en el
interior de la cubierta por el lado derecho y retírela
de la rosca.
1
12. Doble la palanca de limitación por la articulación y
gírela en dirección al compartimento para cables.
