6 Behuizingsdeksel links demonteren
SMA Solar Technology AG
VervangingshandleidingSTPxxx-60-DC-SPD-RM-xx-11154

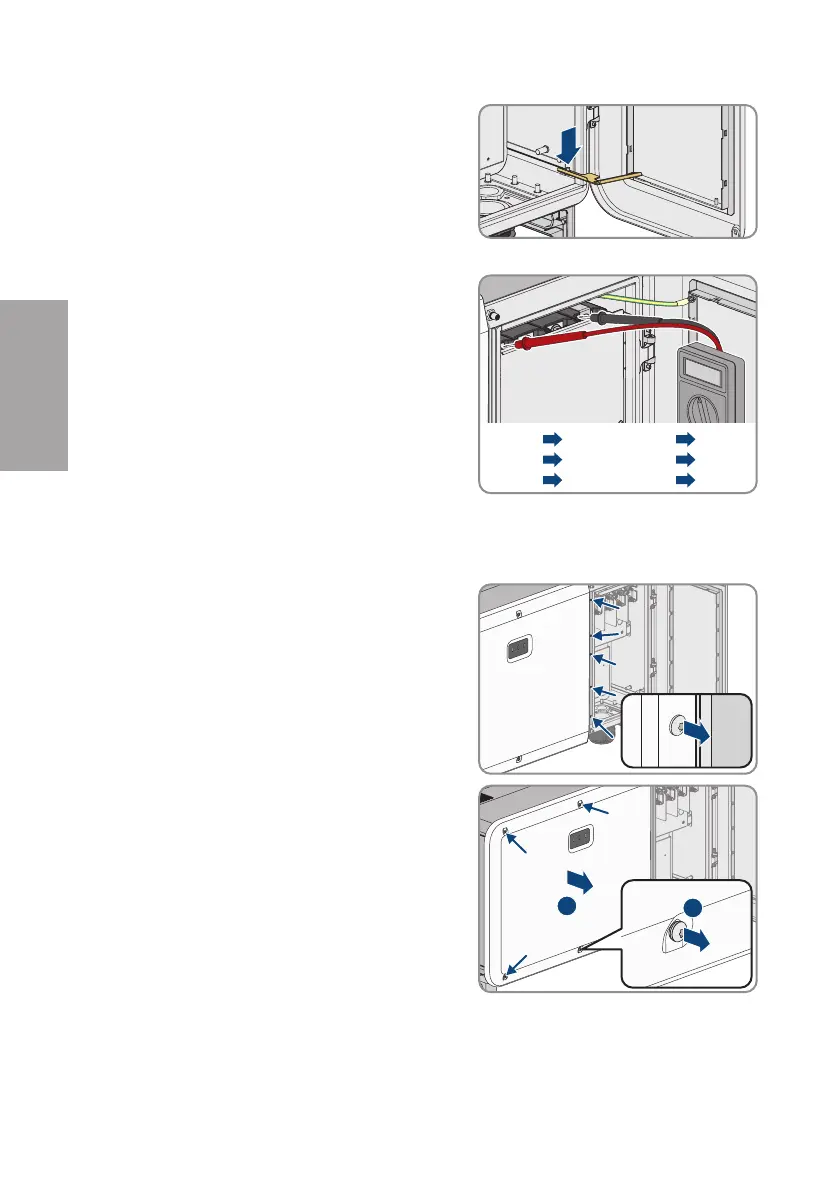

13. Borg het uiteinde van de begrenzingshendel in het
kabelcompartiment op de schroefdraad.
☑ De afdekking van het kabelcompartiment is bevestigd en blijft open staan.
14. Verzeker u er met een daartoe geschikt meettoestel
van dat er op de AC-aansluiting geen spanning
staat tussen L1 en L2, L2 en L3, L1 en L3, L1 en de
aardleiding, L2 en de aardleiding en L3 en de
aardleiding. Houd daarvoor de testpennen op de
ringkabelschoen van de leiding.
L1
L2
L3
PE
0.0V0.0V
L1  PE
L2  PE
L3  PE
L1  L2
L2  L3
L1  L3
6 Behuizingsdeksel links demonteren
1. Schakel de omvormer spanningsvrij (zie hoofdstuk5, pagina151).
2. Draai de 5 bouten tussen de afdekking van het
kabelcompartiment en het linker behuizingsdeksel
(TX30) eruit.
5x5x5x
3. Verwijder de 4 overgebleven bouten van het linker
behuizingsdeksel (TX30) en verwijder het
behuizingsdeksel.
2
1
4x4x4x
