8 Montar o DC-SPD
SMA Solar Technology AG
Manual de substituição STPxxx-60-DC-SPD-RM-xx-11 177
8 Montar o DC-SPD
A
B
C

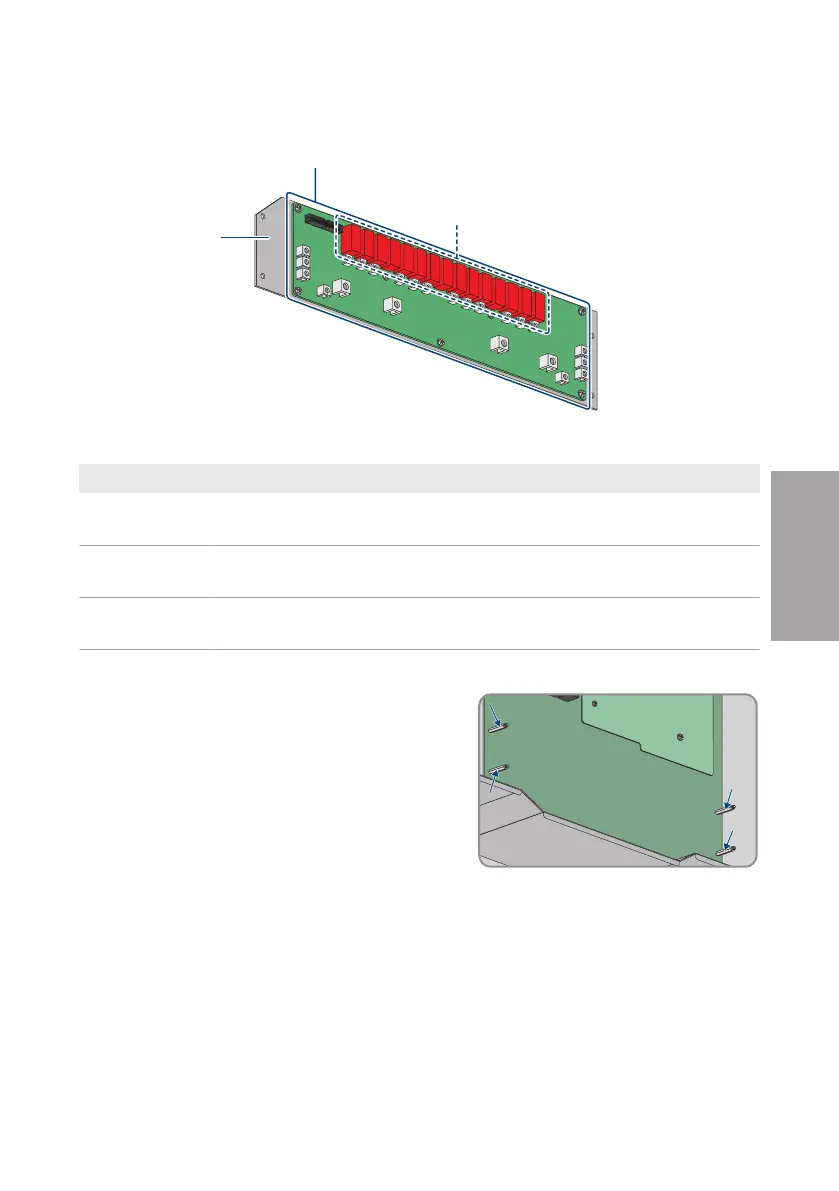

Figura 2 : Área operacional do DC-SPD
Posição Designação
A É permitido tocar nesta área sem problemas. Esta área pode ser utilizada pa-
ra a montagem como ponto de apoio.
B Área a ser tratada com especial cuidado. Esta área pode ser utilizada para a
montagem como ponto de apoio.
C Esta área não pode ser utilizada como ponto de apoio. A cor dos componen-
tes pode variar em função do módulo.
Procedimento:
1. Só com 202086-00.01 - SPD Type 1+2 board for
STP 110-6x (retrofit kit) e 202757-00.01 - SPD
Type 1+2 board for STP 110-6x (spare part):
Remover os 4 suportes de placa de circuito (SW4)
e inserir os novos suportes de placa de circuito do
material fornecido (SW4, torque: 1,5 ± 0,1 Nm)
2. Só com 123263-00.01 - Spare Part DC-SPD board STP 110-60: Verificar o encaixe correto
dos 4 suportes de placa de circuito.
3. Alinhar o novo DC-SPD e inserir no inversor. Se, ao inserir o DC-SPD, os suportes de placa de
circuito se rodarem, fixar com uma chave anular. Certificar-se de que o cabo plano fica
suspenso sobre o canto superior do DC-SPD.
