6 Gehäusedeckel links ausbauen
SMA Solar Technology AG
Austauschanleitung STPxxx-60-DC-SPD-RM-xx-11 35

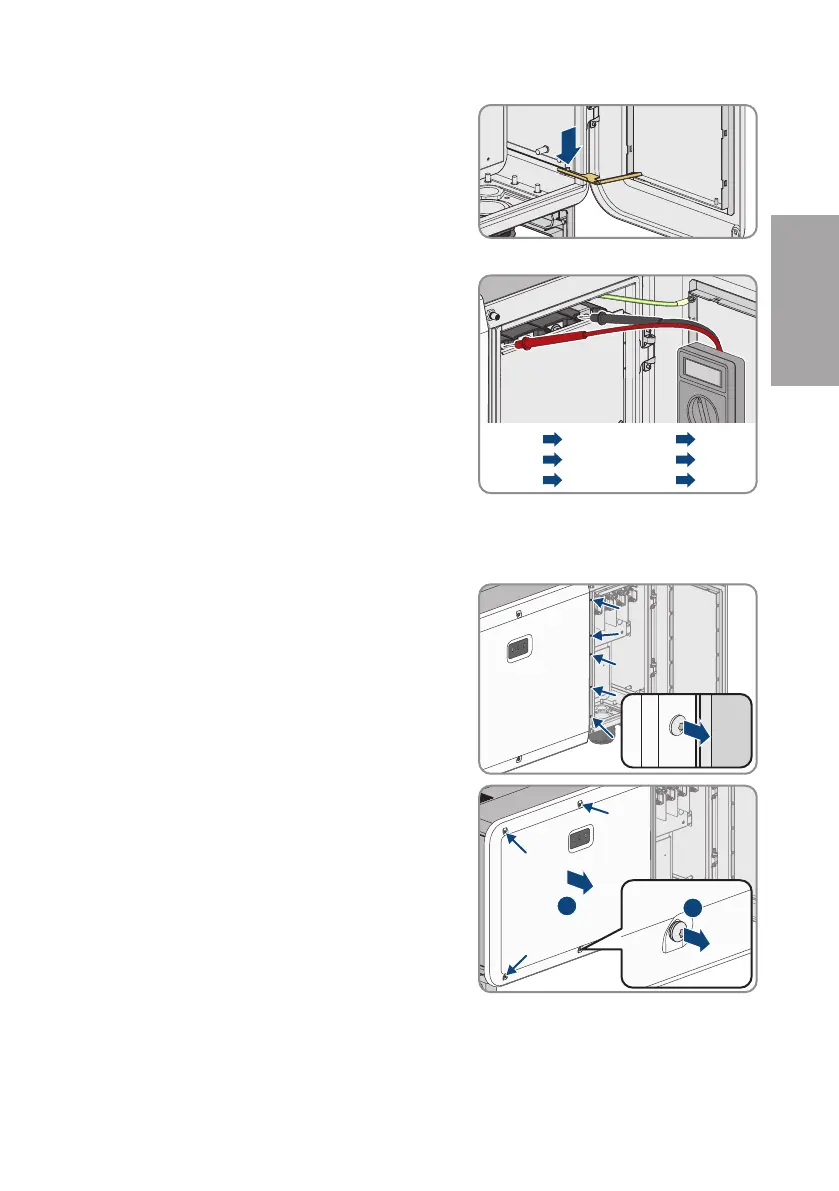

13. Das Ende des Begrenzungshebels im Kabelfach auf
dem Gewinde einrasten.
☑ Die Abdeckung des Kabelfachs ist befestigt und bleibt offen stehen.
14. Spannungsfreiheit am AC-Anschluss zwischen L1
und L2, L2 und L3, L1 und L3 und L1 und PE, L2 und
PE und L3 und PE mit geeignetem Messgerät
feststellen. Dazu die Prüfspitze an die
Ringkabelschuhe der Leiter halten.
L1
L2
L3
PE
0.0V0.0V
L1  PE
L2  PE
L3  PE
L1  L2
L2  L3
L1  L3
6 Gehäusedeckel links ausbauen
1. Den Wechselrichter spannungsfrei schalten (siehe Kapitel5, Seite32).
2. Die 5 Schrauben zwischen der Abdeckung des
Kabelfachs und dem linken Gehäusedeckel
herausdrehen (TX30).
5x5x5x
3. Die 4 restlichen Schrauben des linken
Gehäusedeckels entfernen (TX30) und den
Gehäusedeckel abnehmen.
2
1
4x4x4x
