6 Gehäusedeckel links ausbauen
SMA Solar Technology AG
AustauschanleitungSTPxxx-60-DC-SPD-RM-xx-1136

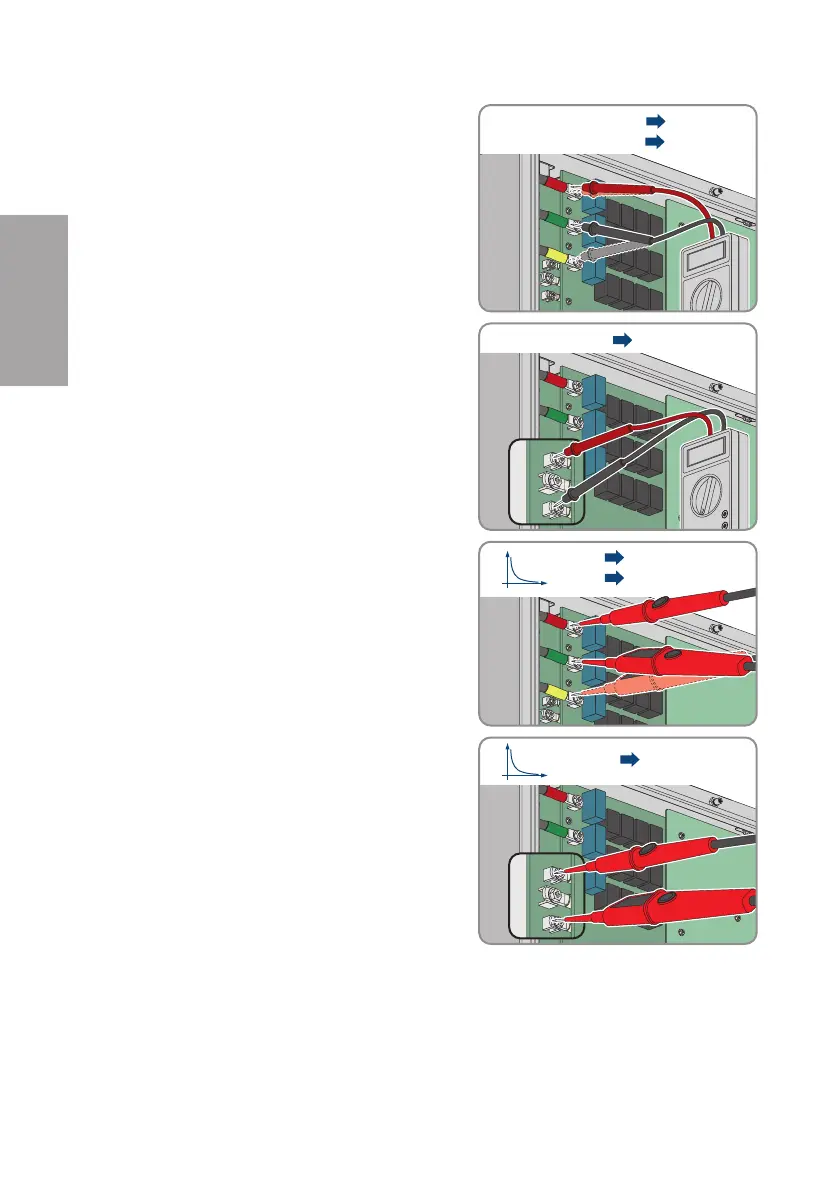

4. Sicherstellen, dass die Spannung an den
Kondensatoren zwischen T (rot) und S (grün) und T
(rot) und R (gelb) weniger als 60V im DC-
Messbereich beträgt.
0.0V
< 60V
T
S
R
T  S < 60 V
T  R < 60 V
5. Sicherstellen, dass die Spannung am Zwischenkreis
zwischen BUS+ und BUS- weniger als 60V im DC-
Messbereich beträgt.
BUS- BUS+
0.0V
< 60V
BUS+  BUS- < 60 V
6. Kondensatoren aktiv entladen: Dazu z.B. einen 2-
poligen Spannungsprüfer ohne eigene
Spannungsquelle verwenden. Mit dem
Spannungsprüfer zwischen T (rot) und S (grün) und
T (rot) und R (gelb) messen, bis ein Wert von
weniger als 5V im DC-Messbereich angezeigt wird.
T
S
R
T  S < 5 V
T  R < 5 V
U
t
7. Zwischenkreis aktiv entladen: Dazu z.B. einen 2-
poligen Spannungsprüfer ohne eigene
Spannungsquelle verwenden. Mit dem
Spannungsprüfer zwischen BUS+ und BUS- messen
bis ein Wert von weniger als 5V im DC-
Messbereich angezeigt wird.
BUS- BUS+
BUS+  BUS- < 5 V
U
t
