SMA CORE2 - Montaje de la Tapa Izquierda de la Carcasa

9 Montaje de la tapa izquierda de la carcasa
SMA Solar Technology AG
Instrucciones para la sustitución STPxxx-60-DC-SPD-RM-xx-11 99

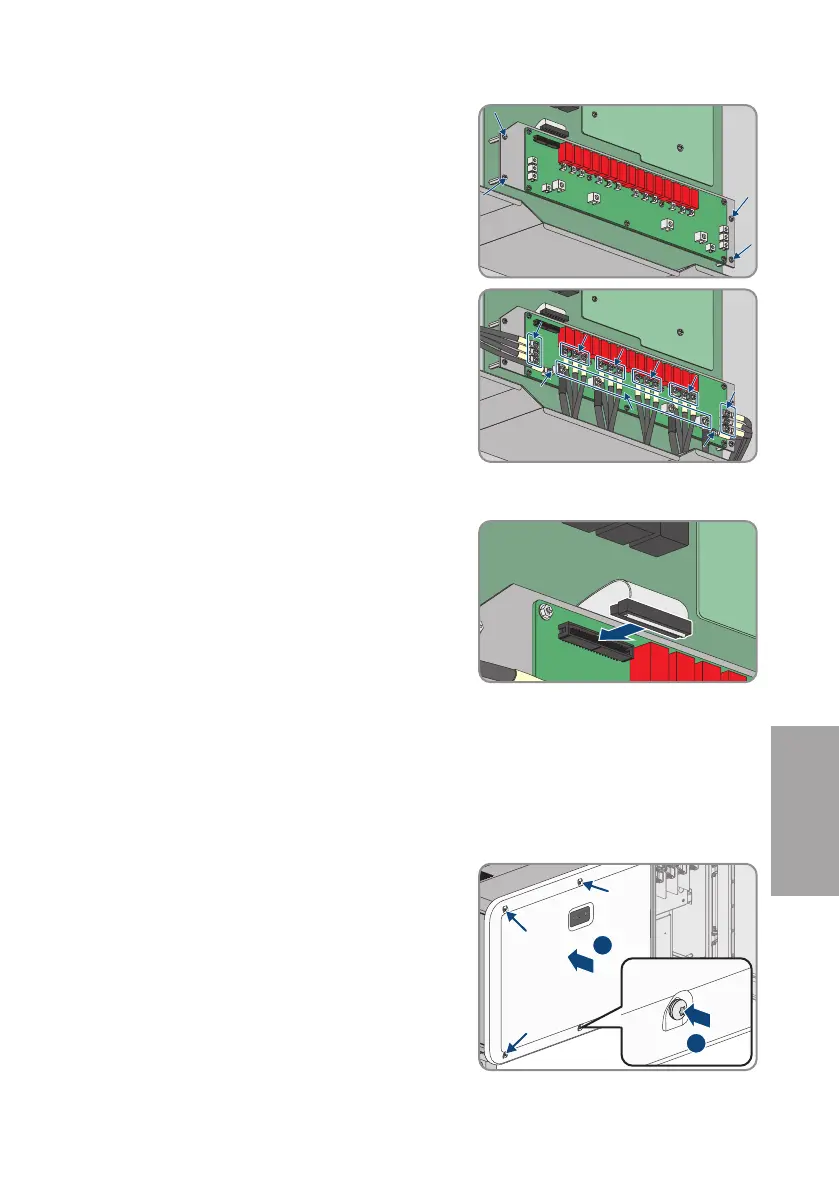

4. Apriete los 4tornillos de fijación marcados del
subgrupo DC-SPD (PH2, par de apriete: 1,5Nm).
Para ello, utilice los 4 tornillos M4 del contenido de
la entrega.
5. Apriete los 24 cables del DC-SPD con 20 tornillos
M4 (PH2, par de apriete: 1,5Nm) y 4 tornillos M5
(PH2, par de apriete: 2,6Nm) del contenido de la
entrega. Asegúrese de que los cables se conectan
como se indica en el DC-SPD.
6. Asegúrese de que los cables estén bien fijos y de que los tornillos estén correctamente
enroscados.
7. Vuelva a establecer y bloquee la conexión del
cable plano.
8. Vuelva a montar la tapa izquierda de la carcasa (consulte el capítulo9, página99).
9 Montaje de la tapa izquierda de la carcasa
1. Asegúrese de que la junta y las placas de contactos en el lado interior de la tapa de la
carcasa no estén dañadas.
2. En caso necesario, retire los restos de junta y la suciedad en el borde de la carcasa del
inversor.
3. Fije la tapa izquierda de la carcasa con 4 tornillos
M6x14. Apriete ligeramente todos los tornillos.
1
2
4x4x4x
