SMA CORE2 - Smontaggio del Coperchio Sinistro Dellinvolucro

6 Smontaggio del coperchio sinistro dell'involucro
SMA Solar Technology AG
Istruzioni per la sostituzioneSTPxxx-60-DC-SPD-RM-xx-11134

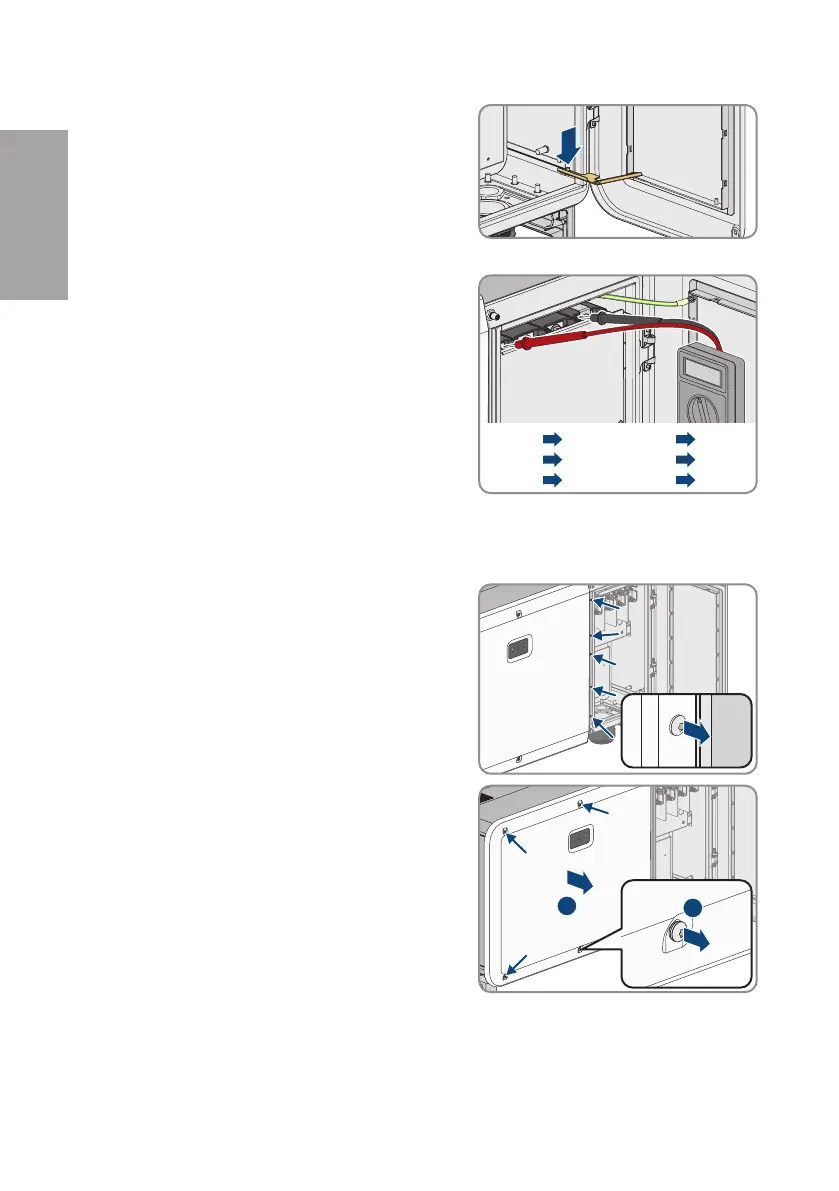

13. Inserire l'estremità della leva di bloccaggio nel vano
portacavi facendola scattare sulla filettatura.
☑ Il coperchio del vano portacavi è fissato e rimane aperto.
14. Verificare l’assenza di tensione sul collegamento CA
fra L1 e L2, L2 e L3, L1 e L3 e L1 e PE, L2 e PE e L3
e PE con un apparecchio di misurazione adeguato.
A tale scopo, tenere il puntale di prova sui
capicorda ad anello dei conduttori.
L1
L2
L3
PE
0.0V0.0V
L1  PE
L2  PE
L3  PE
L1  L2
L2  L3
L1  L3
6 Smontaggio del coperchio sinistro dell'involucro
1. Disinserire l’inverter (v. cap.5, pag.131).
2. Svitare le 5viti tra la copertura per vano portacavi
e il coperchio sinistro dell’involucro (TX30).
5x5x5x
3. Rimuovere le 4viti restanti del coperchio sinistro
dell’involucro (TX30) e rimuovere il coperchio.
2
1
4x4x4x
ITALIANO
