6 Smontaggio del coperchio sinistro dell'involucro
SMA Solar Technology AG
Istruzioni per la sostituzione STPxxx-60-DC-SPD-RM-xx-11 135

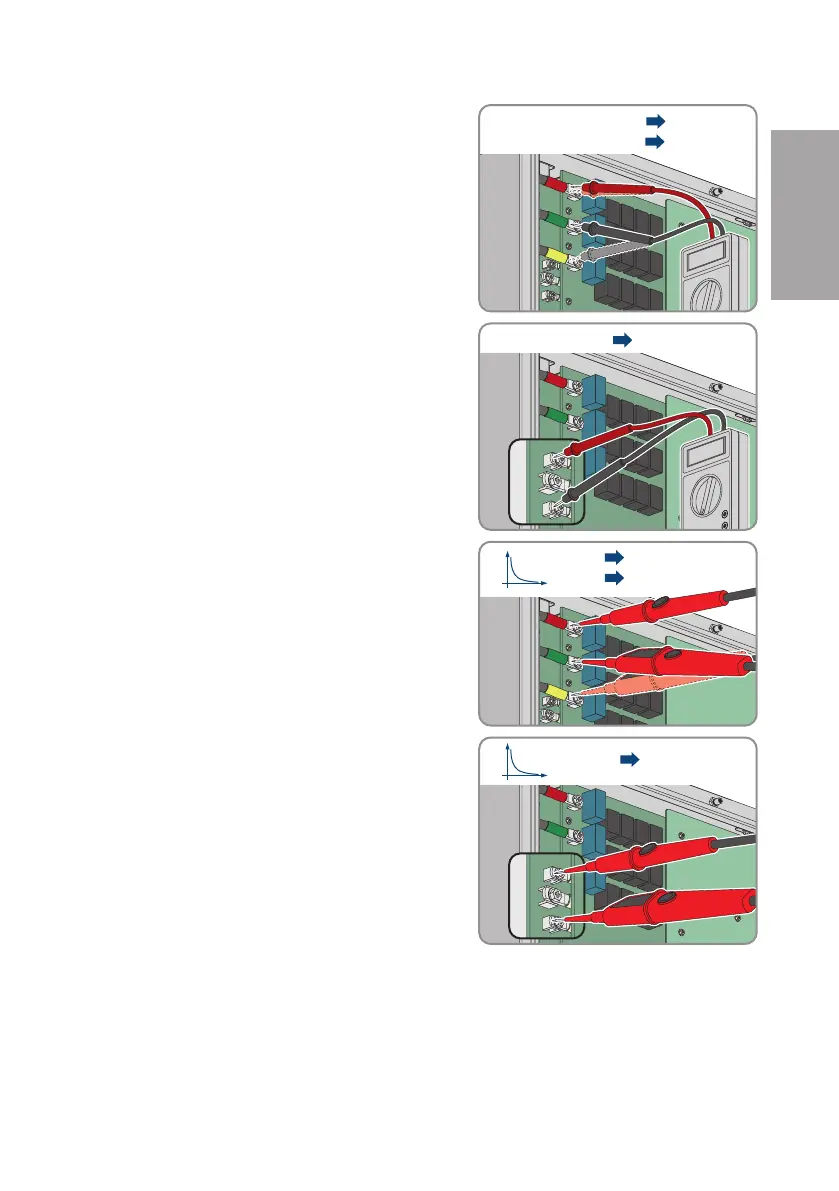

4. Assicurarsi che la tensione sui condensatori tra T
(rosso) e S (verde) e T (rosso) e R (giallo) sia
inferiore a 60V nel range di misurazione CC.
0.0V
< 60V
T
S
R
T  S < 60 V
T  R < 60 V
5. Assicurarsi che la tensione sul circuito intermedio tra
BUS+ e BUS- sia inferiore a 60V nel range di
misurazione CC.
BUS- BUS+
0.0V
< 60V
BUS+  BUS- < 60 V
6. Scaricare attivamente i condensatori: utilizzare a
questo scopo un tester bipolare senza fonte di
tensione propria. Misurare con il tester tra T (rosso)
e S (verde) e T (rosso) e R (giallo) fino a che non
viene visualizzato un valore inferiore a 5V nel
range di misurazione CC.
T
S
R
T  S < 5 V
T  R < 5 V
U
t
7. Scaricare attivamente il circuito intermedio:
utilizzare a questo scopo un tester bipolare senza
fonte di tensione propria. Misurare con il tester tra
BUS+ e BUS- fino a che non viene visualizzato un
valore inferiore a 5V nel range di misurazione CC.
BUS- BUS+
BUS+  BUS- < 5 V
U
t
