SMA CORE2 - 10 Wechselrichter in Betrieb Nehmen

10 Wechselrichter in Betrieb nehmen
SMA Solar Technology AG
AustauschanleitungSTPxxx-60-DC-SPD-RM-xx-1140

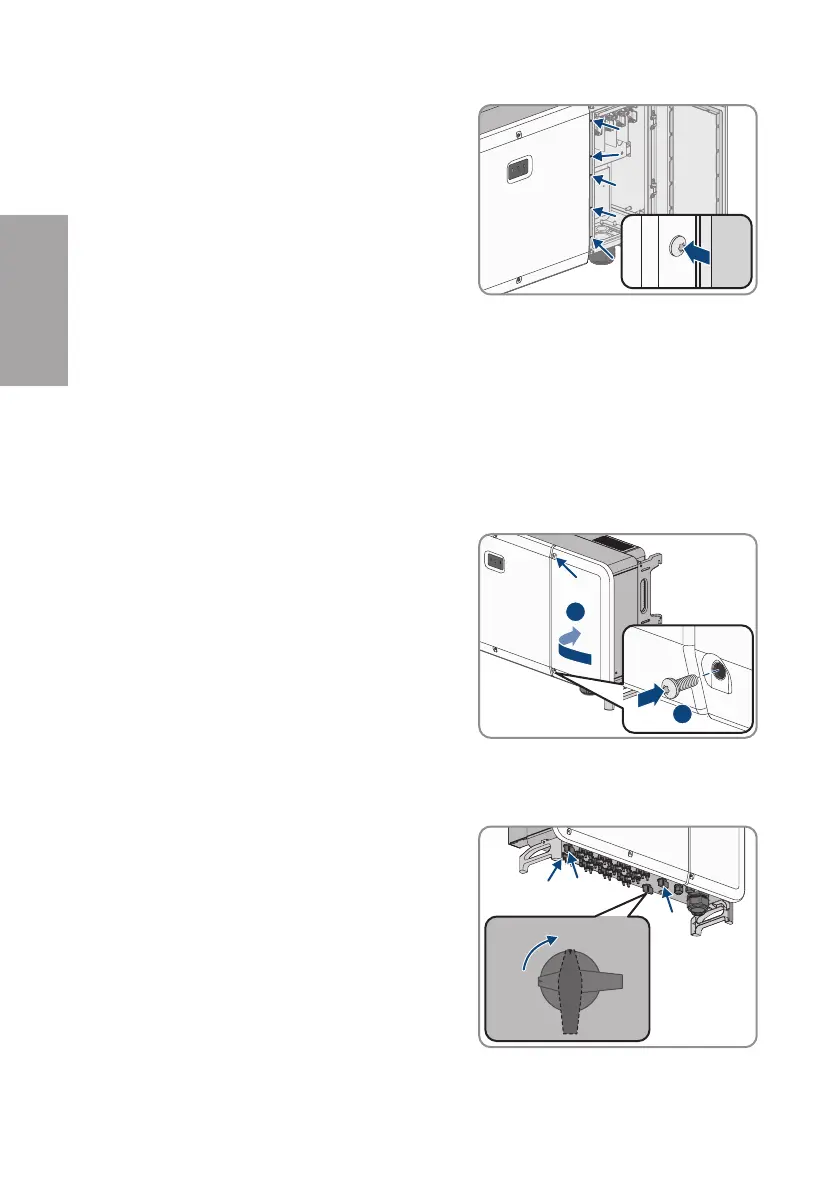

4. Die 5 M6x16-Schrauben zwischen der Abdeckung
des Kabelfachs und dem linken Gehäusedeckel
locker anziehen.
5x5x5x
5. Alle 9 Schrauben des Gehäusedeckels festdrehen (TX30, Drehmoment: 4,3Nm).
6. Den Wechselrichter wieder in Betrieb nehmen (siehe Kapitel10, Seite40).
10 Wechselrichter in Betrieb nehmen
Voraussetzungen:
☐ Alle Kabel müssen korrekt angeschlossen sein.
☐ Nicht verwendete Gehäuseöffnungen müssen mit Dichtstopfen verschlossen sein.
Vorgehen:
1. Das Kabelfach schließen und Schrauben an der
Abdeckung des Kabelfachs festdrehen (TX30,
Drehmoment 4,3Nm).
2
2x2x2x
1
2. Die konfektionierten DC-Steckverbinder an den Wechselrichter anschließen.
☑ Die DC-Steckverbinder rasten hörbar ein.
3. Sicherstellen, dass alle DC-Steckverbinder fest stecken.
4. Alle 4 DC-Lasttrennschalter einschalten.
4x4x4x
ON
OFF
DEUTSCH
