SMA CORE2 - Montaggio del Coperchio Sinistro Dellinvolucro

9 Montaggio del coperchio sinistro dell'involucro
SMA Solar Technology AG
Istruzioni per la sostituzioneSTPxxx-60-DC-SPD-RM-xx-11138

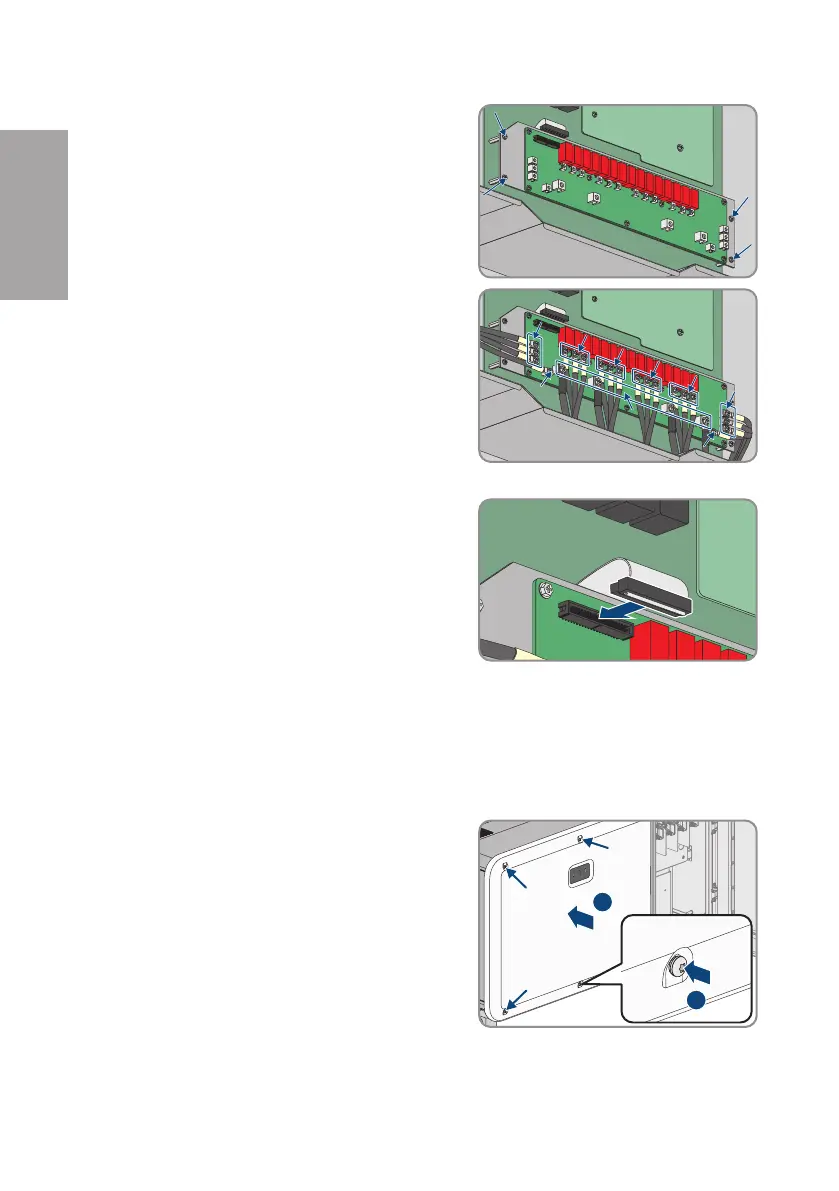

4. Stringere le 4 viti di fissaggio contrassegnate sul
DC-SPD (PH2, coppia: 1,5Nm). Utilizzare 4 viti
M4 presenti nel contenuto della fornitura.
5. Stringere tutti e 24 i cavi sul DC-SPD con 20 viti M4
(PH2, coppia: 1,5Nm) e 4 viti M5 (PH2, coppia:
2,6Nm) presenti nel contenuto della fornitura.
Accertarsi che i cavi vengano collegati come
riportato sulla dicitura presente sul DC-SPD.
6. Accertarsi che tutti i cavi siano ben in sede e che le viti non siano storte.
7. Ripristinare il collegamento a innesto del cavo piatto
e bloccarlo.
8. Rimontare il coperchio sinistro dell’involucro (v. cap.9, pag.138)
9 Montaggio del coperchio sinistro dell'involucro
1. Accertarsi che la guarnizione e le piastrine di contatto all'interno del coperchio dell'involucro
siano integre.
2. Rimuovere eventuali resti della guarnizione e impurità dal bordo dell'involucro dell'inverter.
3. Fissare il coperchio sinistro dell'involucro con 4 viti
M6x14. Avvitare tutte le viti senza stringerle a
fondo.
1
2
4x4x4x
