4 Vista geral dos componentes
SMA Solar Technology AG
Manual de substituição STPxxx-60-DC-SPD-RM-xx-11 171
4 Vista geral dos componentes

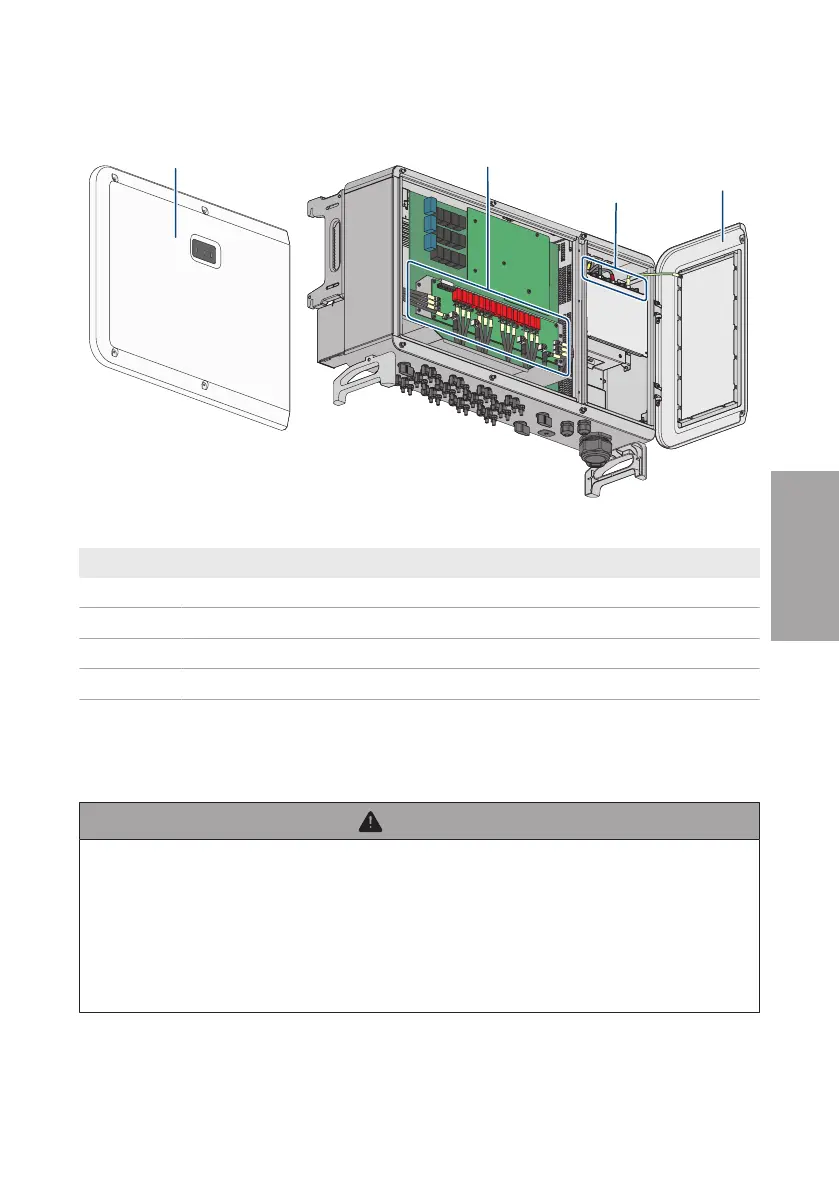

Figura 1 : Posições dos componentes do inversor
Posição Designação
A Tampa da caixa esquerda
B Módulo DC-SPD
C LigaçãoCA
D Cobertura do compartimento de cabos
5 Seccionar completamente o inversor
Antes de qualquer trabalho no inversor é sempre necessário colocá-lo sem tensão, conforme
descrito neste capítulo. Para isso, seguir sempre a sequência indicada.
ATENÇÃO
Perigo de vida devido a choque elétrico em caso de destruição de um
aparelho de medição devido a sobretensão
Uma sobretensão pode danificar um aparelho de medição e originar tensão na caixa do
aparelho de medição. O contacto com a caixa do aparelho de medição sob tensão é causa de
morte ou ferimentos graves devido a choque elétrico.
• Utilizar apenas aparelhos de medição com um intervalo de tensão de entradaCC de até,
no mínimo, 1100V ou superior.
Procedimento:
1. Desligar o disjuntor CA e protegê-lo contra religação.
