SMA CORE2 - Komponentenübersicht; Wechselrichter Spannungsfrei Schalten

4 Komponentenübersicht
SMA Solar Technology AG
AustauschanleitungSTPxxx-60-DC-SPD-RM-xx-1132
4 Komponentenübersicht
D
L2
L1
L3
PE
A
B
C

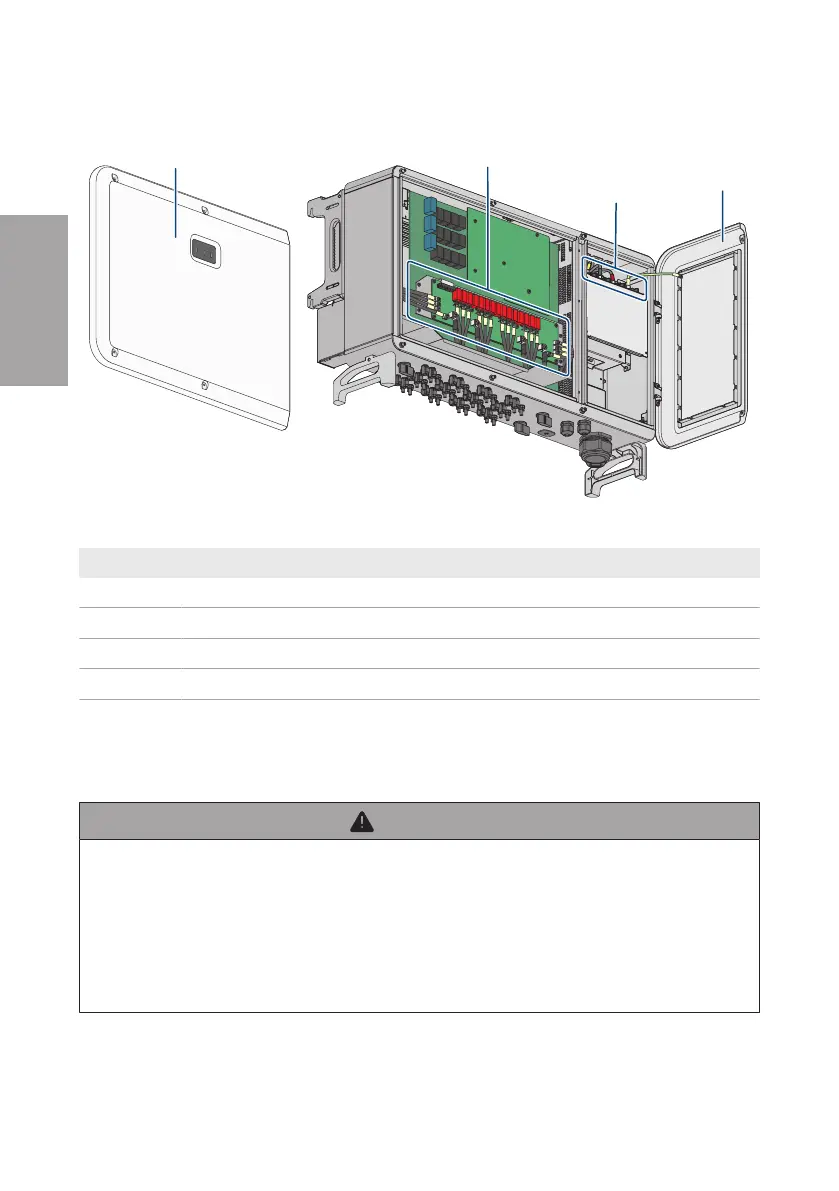

Abbildung 1 : Positionen der Komponenten des Wechselrichters
Position Bezeichnung
A Gehäusedeckel links
B DC-SPD-Baugruppe
C AC-Anschluss
D Abdeckung des Kabelfachs
5 Wechselrichter spannungsfrei schalten
Vor allen Arbeiten am Wechselrichter den Wechselrichter immer wie in diesem Kapitel beschrieben
spannungsfrei schalten. Dabei immer die vorgegebene Reihenfolge einhalten.
WARNUNG
Lebensgefahr durch Stromschlag bei Zerstörung eines Messgeräts durch
Überspannung
Eine Überspannung kann ein Messgerät beschädigen und zum Anliegen einer Spannung am
Gehäuse des Messgeräts führen. Das Berühren des unter Spannung stehenden Gehäuses des
Messgerätes führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.
• Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 1100 V oder
höher einsetzen.
Vorgehen:
1. Den AC-Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
