SMA CORE2 - Montar a Tampa da Caixa Esquerda

9 Montar a tampa da caixa esquerda
SMA Solar Technology AG
Manual de substituiçãoSTPxxx-60-DC-SPD-RM-xx-11178

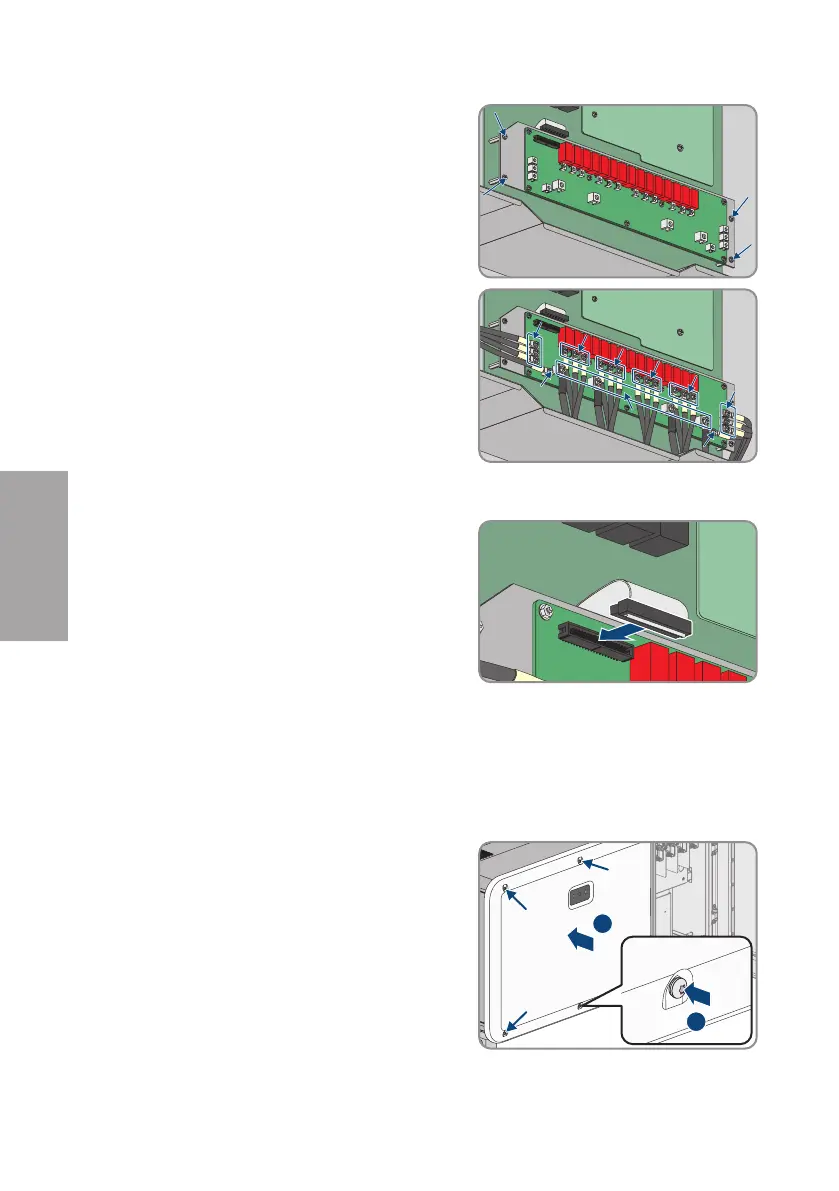

4. Aparafusar os 4 parafusos de fixação marcados no
DC-SPD (PH2, binário: 1,5Nm). Utilizar para isso
os 4 parafusos M4 do material fornecido.
5. Aparafusar todos os 24 cabos no DC-SPD com 20
parafusos M4 (PH2, binário: 1,5Nm) e 4
parafusos M5 (PH2, binário: 2,6Nm) do material
fornecido. Certificar-se de que os cabos estão
ligados no DC-SPD de acordo com a inscrição.
6. Certificar-se de que todos os cabos estão bem presos e que os parafusos não estão
apertados inclinados.
7. Restabelecer e bloquear a conexão de ficha do
cabo plano.
8. Montar novamente a tampa da caixa esquerda (ver capítulo9, página178)
9 Montar a tampa da caixa esquerda
1. Certificar-se de que a vedação e as placas de contacto no interior da tampa da caixa não
apresentam danos.
2. Se necessário, remover restos da vedação e sujidade da borda da caixa do inversor.
3. Fixar a tampa da caixa esquerda com 4 parafusos
M6x14. Apertar ligeiramente todos os parafusos.
1
2
4x4x4x
PORTUGUÊS
