SMA CORE2 - Mise Hors Tension de Londuleur; Vue Densemble des Composants

4 Vue d’ensemble des composants
SMA Solar Technology AG
Instructions de remplacementSTPxxx-60-DC-SPD-RM-xx-11112
4 Vue d’ensemble des composants
D
L2
L1
L3
PE
A
B
C

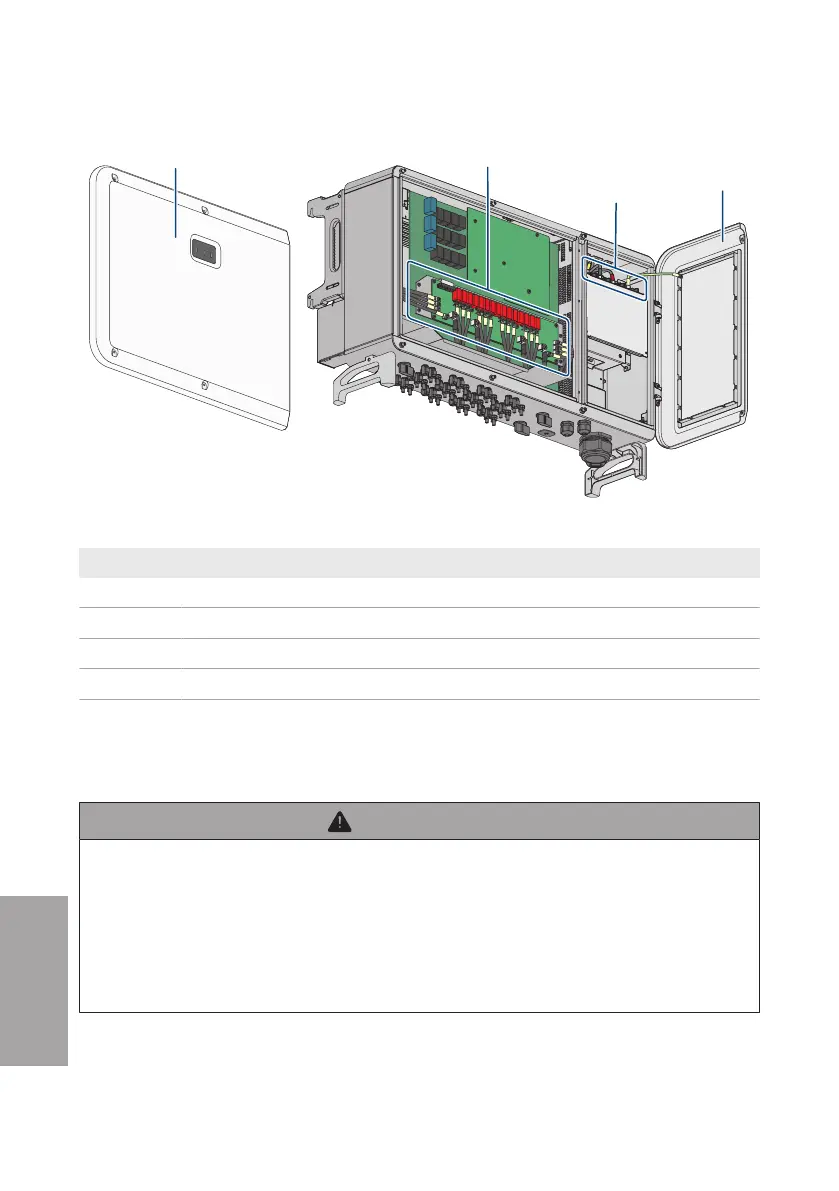

Figure 1 : Positions des composants de l’onduleur
Position Désignation
A Couvercle de boîtier gauche
B Ensemble DC-SPD
C Borne AC
D Couvercle du compartiment de rangement des câbles
5 Mise hors tension de l’onduleur
Avant toute intervention sur l’onduleur, mettez toujours ce dernier hors tension comme décrit dans
ce chapitre. Pour cela, respectez toujours l’ordre prescrit.
AVERTISSEMENT
Danger de mort par choc électrique lors de la destruction d’un appareil de
mesure due à une surtension
Une surtension peut endommager un appareil de mesure et créer une tension au niveau du
boîtier de l’appareil de mesure. Le contact avec le boîtier sous tension de l’appareil de mesure
entraîne des blessures graves, voire la mort par choc électrique.
• Utilisez exclusivement des appareils de mesure avec une plage de tension d’entrée DC d’au
moins 1100V ou supérieure.
Procédure:
1. Coupez le disjoncteur miniatureAC et sécurisez-le contre tout réenclenchement.
