Vervangingshandleiding STPxxx-60-DC-SPD-RM-xx-11 159

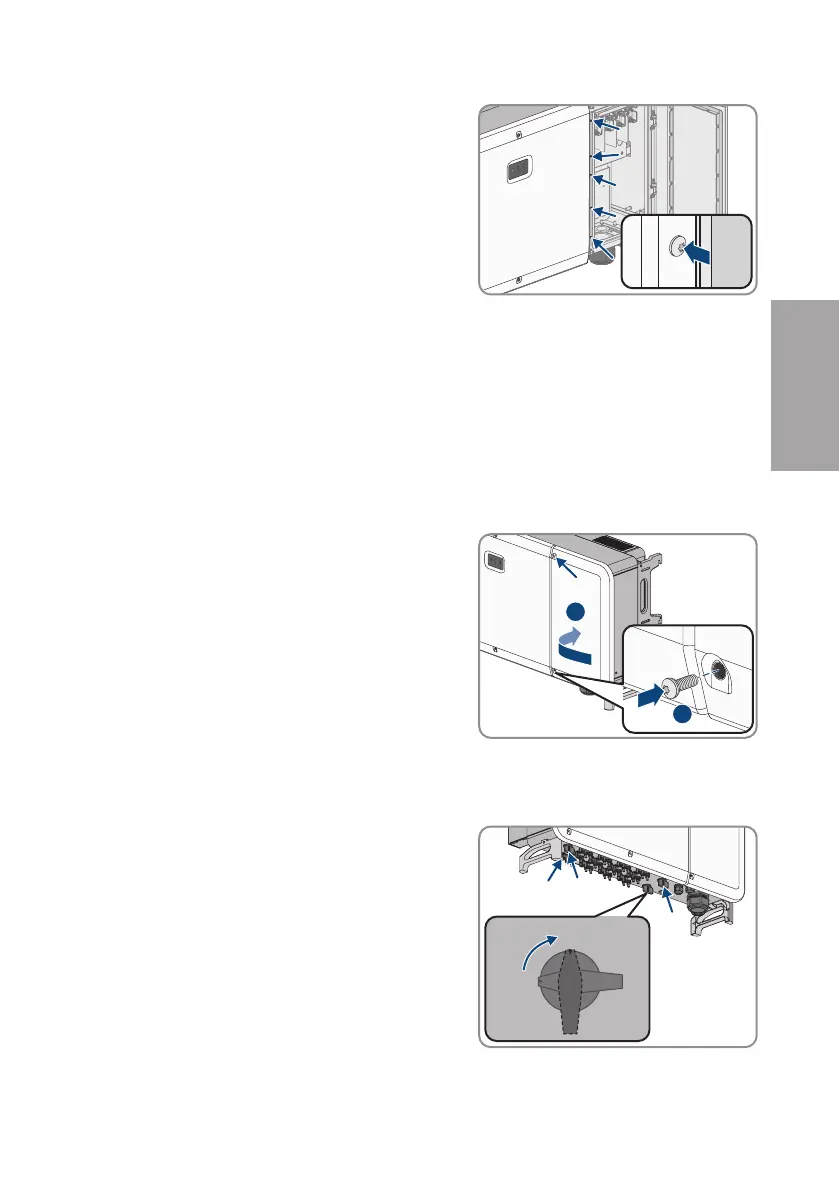

4. Draai de 5 bouten M6x16 tussen de afdekking van
het kabelcompartiment en het linker
behuizingsdeksel handvast aan.
5x5x5x
5. Draai alle 9 bouten van het behuizingsdeksel vast (TX30, aanhaalmoment: 4,3Nm).
6. Stel de omvormer weer in bedrijf (zie hoofdstuk10, pagina159).
10 De omvormer in bedrijf stellen
Voorwaarden:
☐ Alle kabels moeten correct aangesloten zijn.
☐ Niet gebruikte openingen in de behuizing moeten met afdichtpluggen worden afgesloten.
Werkwijze:
1. Sluit het kabelcompartiment en draai de bouten op
de afdekking van het kabelcompartiment vast
(TX30, aanhaalmoment: 4,3Nm).
2
2x2x2x
1
2. Sluit de geconfectioneerde DC-connectoren aan op de omvormer.
☑ De DC-connectoren klikken hoorbaar vast.
3. Controleer of alle DC-connectoren goed vastzitten.
4. Schakel de 4 DC-lastscheiders in
4x4x4x
ON
OFF
