10 Mise en service de l’onduleur
SMA Solar Technology AG
Instructions de remplacementSTPxxx-60-DC-SPD-RM-xx-11120
4. Serrez légèrement les 5 vis M6x16 situées entre le
couvercle du compartiment de rangement des
câbles et le couvercle de boîtier gauche.
5x5x5x
5. Serrez à fond les 9 vis du couvercle du boîtier (TX30, couple de serrage: 4,3Nm).
6. Remettez l’onduleur en service (voir chapitre10, page120).
10 Mise en service de l’onduleur
Conditions requises:
☐ Tous les câbles doivent être correctement branchés.
☐ Les ouvertures de boîtier non utilisées doivent être obturées avec des bouchons d’étanchéité.
Procédure:

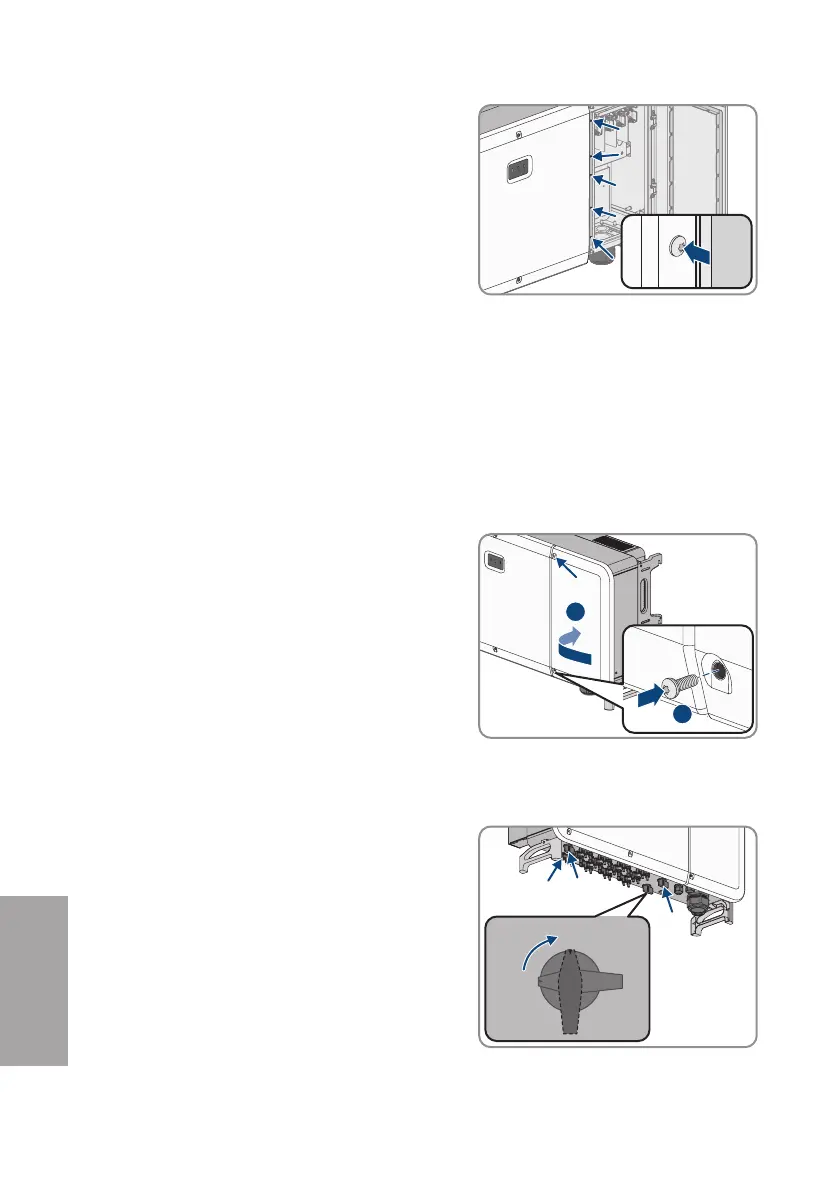

1. Fermez le compartiment de rangement des câbles et
serrez les vis du couvercle du compartiment de
rangement des câbles (TX30, couple de serrage:
4,3Nm).
2
2x2x2x
1
2. Raccordez les connecteurs DC assemblés à l’onduleur.
☑ Les connecteurs DC s’enclenchent de façon audible.
3. Assurez-vous que tous les connecteurs DC sont bien enfichés.
4. Activez les 4interrupteurs-sectionneurs DC.
4x4x4x
ON
OFF
