SMA CORE2 - Demontarea Capacului Carcasei Din Stânga

6 Demontarea capacului carcasei din stânga
SMA Solar Technology AG
Instrucțiuni de schimbSTPxxx-60-DC-SPD-RM-xx-11194

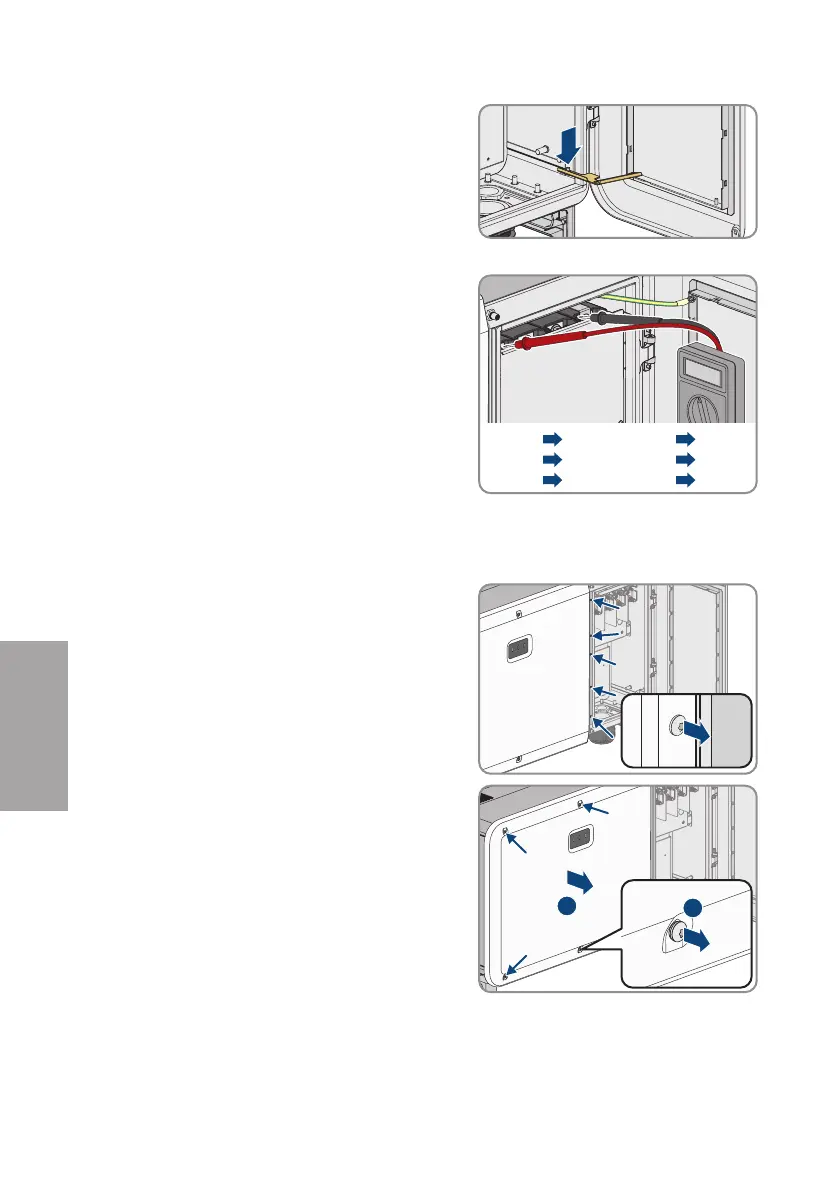

13. Fixaţi capătul manetei limitatorului din
compartimentul pentru cabluri pe filet.
☑ Capacul compartimentului pentru cabluri este fixat și rămâne deschis.
14. Cu ajutorul unui aparat de măsurare adecvat,
verificaţi dacă este scoasă de sub tensiune
conexiunea AC dintre L1 şi L2, L2 şi L3, L1 şi L3 şi L1
şi PE, L2 şi PE şi L3 şi PE. Pentru a face acest lucru,
ţineţi sonda de testare la clemele inelare de cablu
ale conductorului.
L1
L2
L3
PE
0.0V0.0V
L1  PE
L2  PE
L3  PE
L1  L2
L2  L3
L1  L3
6 Demontarea capacului carcasei din stânga
1. Scoateţi invertorul de sub tensiune (vezi capitolul5, pagina191).
2. Deşurubaţi cele 5 şuruburi dintre capacul
compartimentului pentru cabluri și capacul carcasei
din stânga (TX30).
5x5x5x
3. Îndepărtaţi cele 4 şuruburi rămase ale capacului
carcasei din stânga (TX30) şi scoateţi capacul
carcasei.
2
1
4x4x4x
ROMÂNĂ
