6 Demontarea capacului carcasei din stânga
SMA Solar Technology AG
Instrucțiuni de schimb STPxxx-60-DC-SPD-RM-xx-11 195

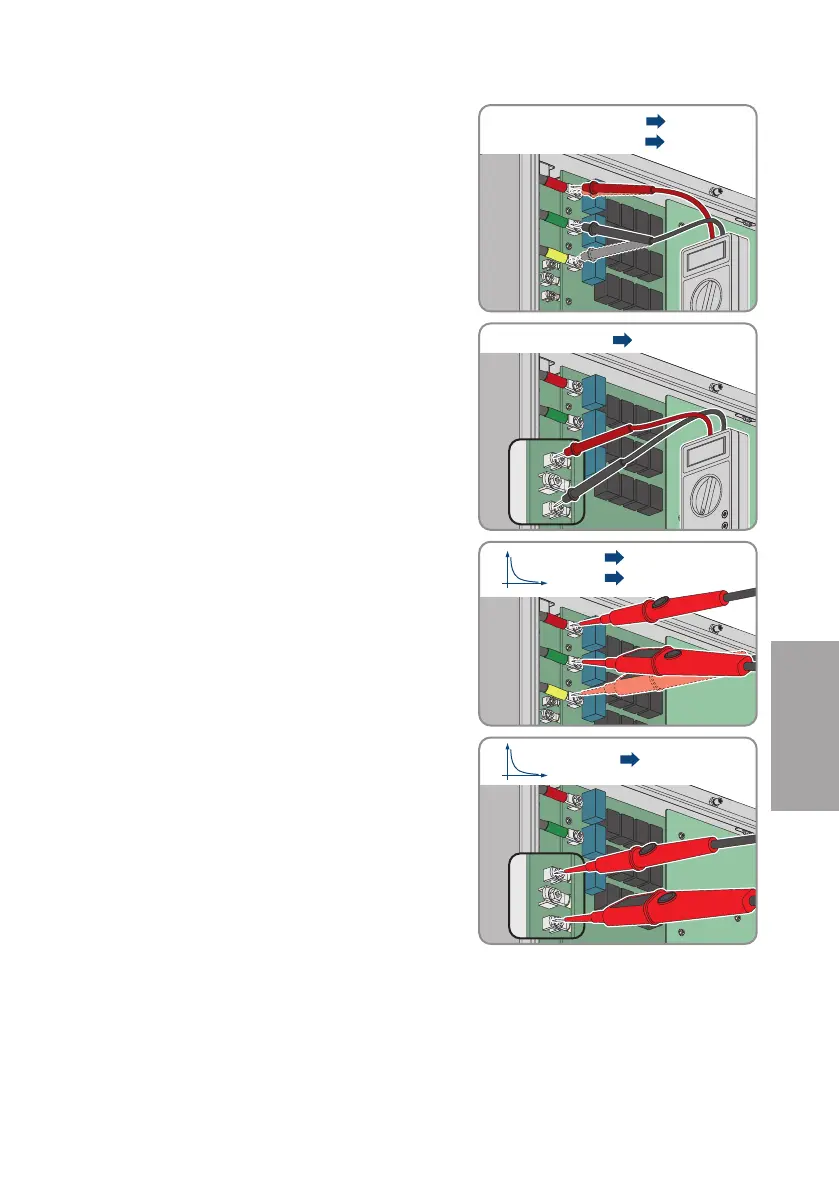

4. Asiguraţi-vă că tensiunea de la condensatorii dintre
T (roşu), S (verde) şi T (roşu), R (galben) este mai
mică de 60V în intervalul de măsurare DC.
0.0V
< 60V
T
S
R
T  S < 60 V
T  R < 60 V
5. Asiguraţi-vă că tensiunea de la condensatorii de la
circuitul intermediar dintre BUS+ şi BUS- este mai
mică de 60V în intervalul de măsurare DC.
BUS- BUS+
0.0V
< 60V
BUS+  BUS- < 60 V
6. Descărcaţi activ condensatorii: pentru aceasta
utilizaţi de exemplu un creion de tensiune bipolar
fără sursă de tensiune proprie. Cu ajutorul creionului
de tensiune măsuraţi între T (roşu), S (verde) şi T
(roşu), R (galben) până când se afişează o valoare
mai mică de 5V în intervalul de măsurare DC.
T
S
R
T  S < 5 V
T  R < 5 V
U
t
7. Descărcaţi activ circuitul intermediar: pentru aceasta
utilizaţi de exemplu un creion de tensiune bipolar
fără sursă de tensiune proprie. Cu ajutorul creionului
de tensiune măsuraţi între BUS+ şi BUS- până când
se afişează o valoare mai mică de 5V în intervalul
de măsurare DC.
BUS- BUS+
BUS+  BUS- < 5 V
U
t
