6 Behuizingsdeksel links demonteren
SMA Solar Technology AG
Vervangingshandleiding STPxxx-60-DC-SPD-RM-xx-11 155

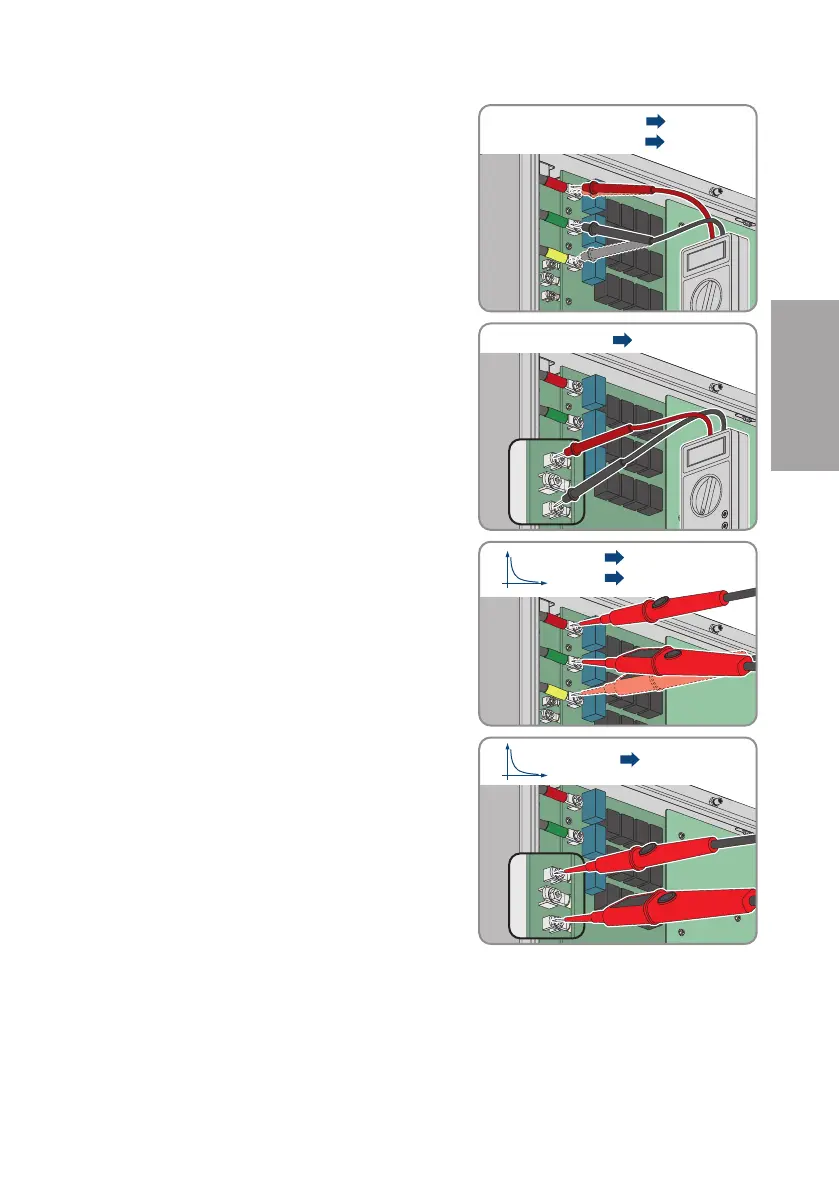

4. Zorg ervoor dat de spanning over de
condensatoren tussen T (rood) en S (groen), en T
(rood) en R (geel) lager is dan 60V in het DC-
meetbereik.
0.0V
< 60V
T
S
R
T  S < 60 V
T  R < 60 V
5. Zorg ervoor dat de spanning op de DC-link tussen
BUS+ en BUS- lager is dan 60V in het DC-
meetbereik.
BUS- BUS+
0.0V
< 60V
BUS+  BUS- < 60 V
6. Condensatoren actief ontladen: gebruik hiervoor
bijvoorbeeld een 2-polige spanningstester zonder
eigen spanningsbron. Meet met de spanningstester
tussen T (rood) en S (groen), en T (rood) en R (geel)
totdat een waarde van minder dan 5V in het DC-
meetbereik wordt weergegeven.
T
S
R
T  S < 5 V
T  R < 5 V
U
t
7. DC-link actief ontladen: gebruik hiervoor
bijvoorbeeld een 2-polige spanningstester zonder
eigen spanningsbron. Meet met de spanningstester
tussen BUS+ en BUS- tot een waarde van minder
dan 5V in het DC-meetbereik wordt weergegeven.
BUS- BUS+
BUS+  BUS- < 5 V
U
t
