6 Desmontaje de la tapa izquierda de la carcasa
SMA Solar Technology AG
Instrucciones para la sustituciónSTPxxx-60-DC-SPD-RM-xx-1196

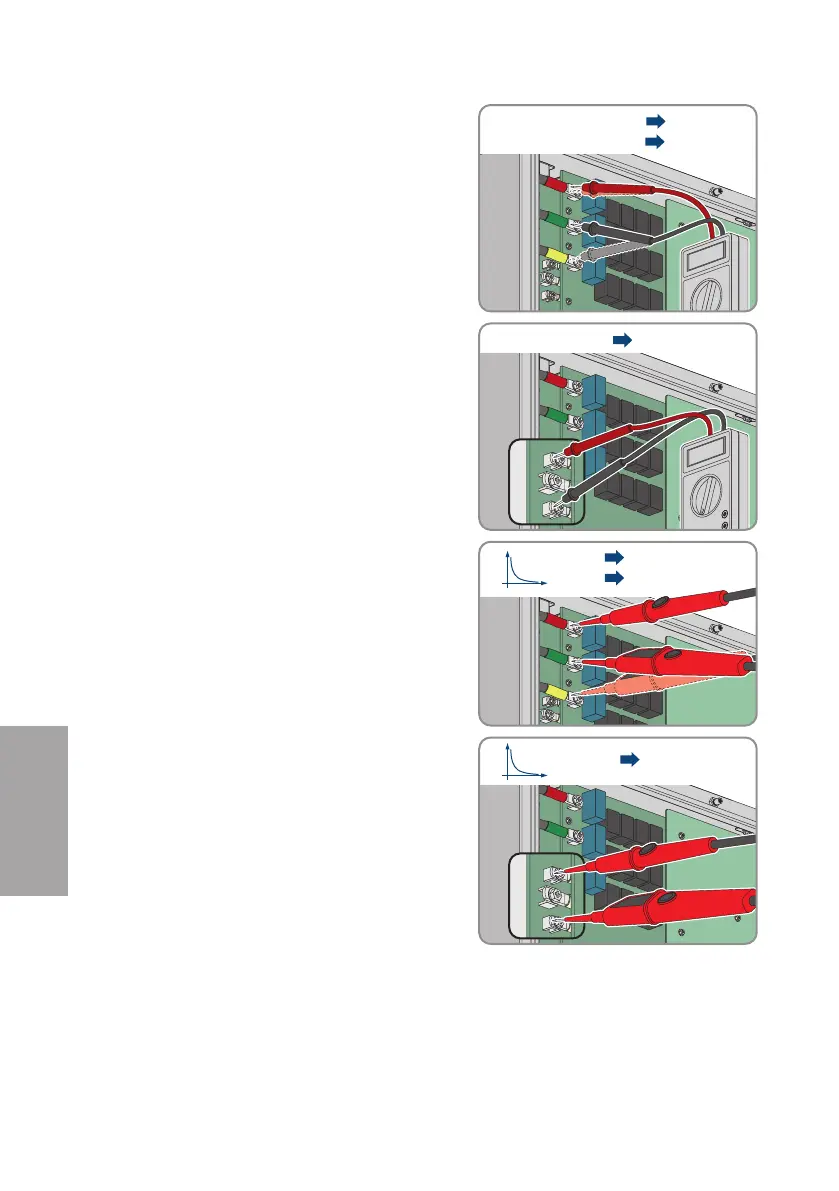

4. Asegúrese de que la tensión en los condensadores
entre T (rojo) y S (verde) y T (rojo) y R (amarillo)
sea inferior a 60V en el rango de medición de CC.
0.0V
< 60V
T
S
R
T  S < 60 V
T  R < 60 V
5. Asegúrese de que la tensión en el circuito
intermedio entre BUS+ y BUS- sea inferior a 60V
en el rango de medición de CC.
BUS- BUS+
0.0V
< 60V
BUS+  BUS- < 60 V
6. Descargue los condensadores de forma activa:
utilice para ello, por ejemplo, un detector de tensión
de 2polos sin fuente de tensión propia. Mida con
el detector de tensión entre T (rojo) y S (verde) y T
(rojo) y R (amarillo) hasta que se muestre un valor
inferior a 5V en el rango de medición de CC.
T
S
R
T  S < 5 V
T  R < 5 V
U
t
7. Descargue el circuito intermedio de forma activa:
utilice para ello, por ejemplo, un detector de tensión
de 2polos sin fuente de tensión propia. Mida con
el detector de tensión entre BUS+ y BUS- hasta que
se muestre un valor inferior a 5V en el rango de
medición de CC.
BUS- BUS+
BUS+  BUS- < 5 V
U
t
