6 Desmontar a tampa da caixa esquerda
SMA Solar Technology AG
Manual de substituição STPxxx-60-DC-SPD-RM-xx-11 175

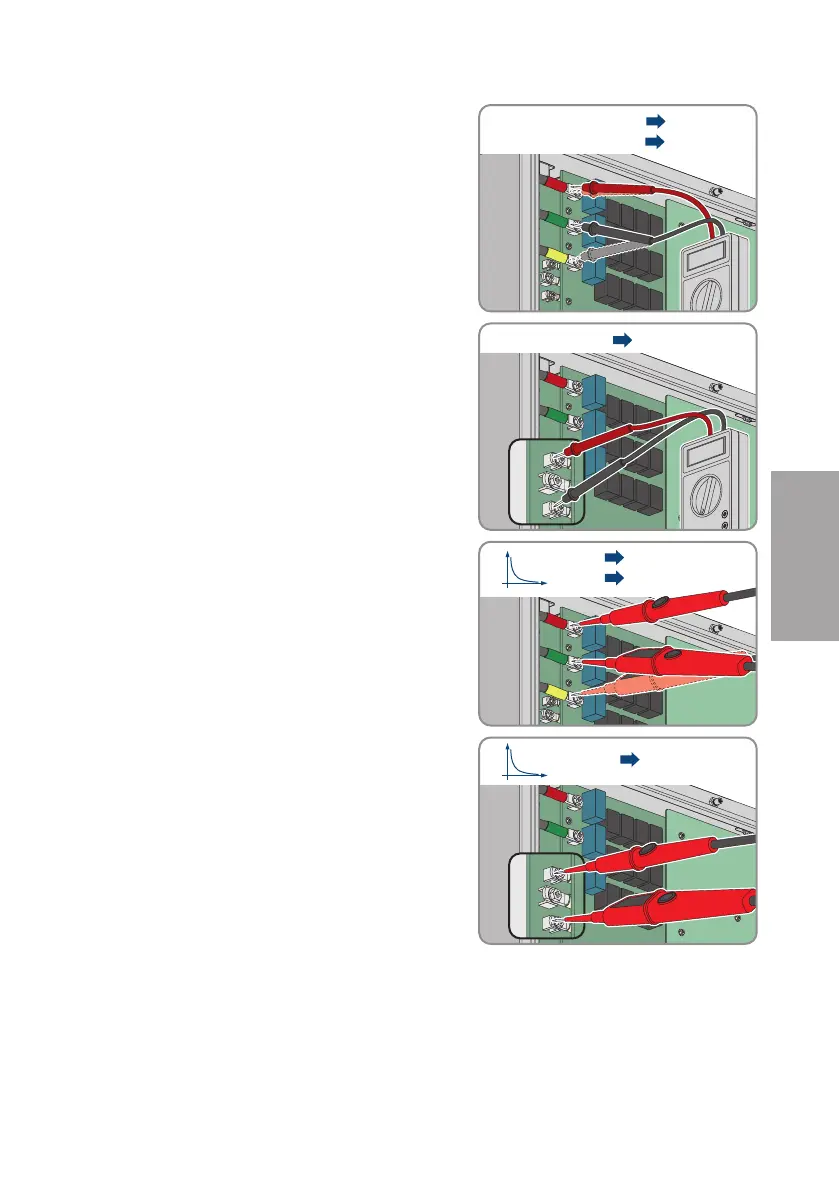

4. Certificar-se de que a tensão nos condensadores
entre T (vermelho) e S (verde) e T (vermelho) e R
(amarelo) é inferior a 60V na gama de medição
CC.
0.0V
< 60V
T
S
R
T  S < 60 V
T  R < 60 V
5. Certificar-se de que a tensão no circuito
intermediário entre BARRAMENTO+ e
BARRAMENTO- é inferior a 60V na gama de
medição CC.
BUS- BUS+
0.0V
< 60V
BUS+  BUS- < 60 V
6. Descarregar ativamente os condensadores: para
tal, utilizar, por exemplo, um equipamento de
verificação de tensão de 2 polos sem fonte de
tensão própria. Medir com o equipamento de
verificação de tensão entre T (vermelho) e S (verde)
e T (vermelho) e R (amarelo), até ser exibido um
valor inferior a 5V na gama de medição CC.
T
S
R
T  S < 5 V
T  R < 5 V
U
t
7. Descarregar ativamente o circuito intermédio: para
tal, utilizar, por exemplo, um equipamento de
verificação de tensão de 2 polos sem fonte de
tensão própria. Medir com o equipamento de
verificação de tensão entre BARRAMENTO+ e
BARRAMENTO-, até ser exibido um valor inferior a
5V na gama de medição CC.
BUS- BUS+
BUS+  BUS- < 5 V
U
t
