6 Dépose du couvercle de boîtier gauche
SMA Solar Technology AG
Instructions de remplacementSTPxxx-60-DC-SPD-RM-xx-11116

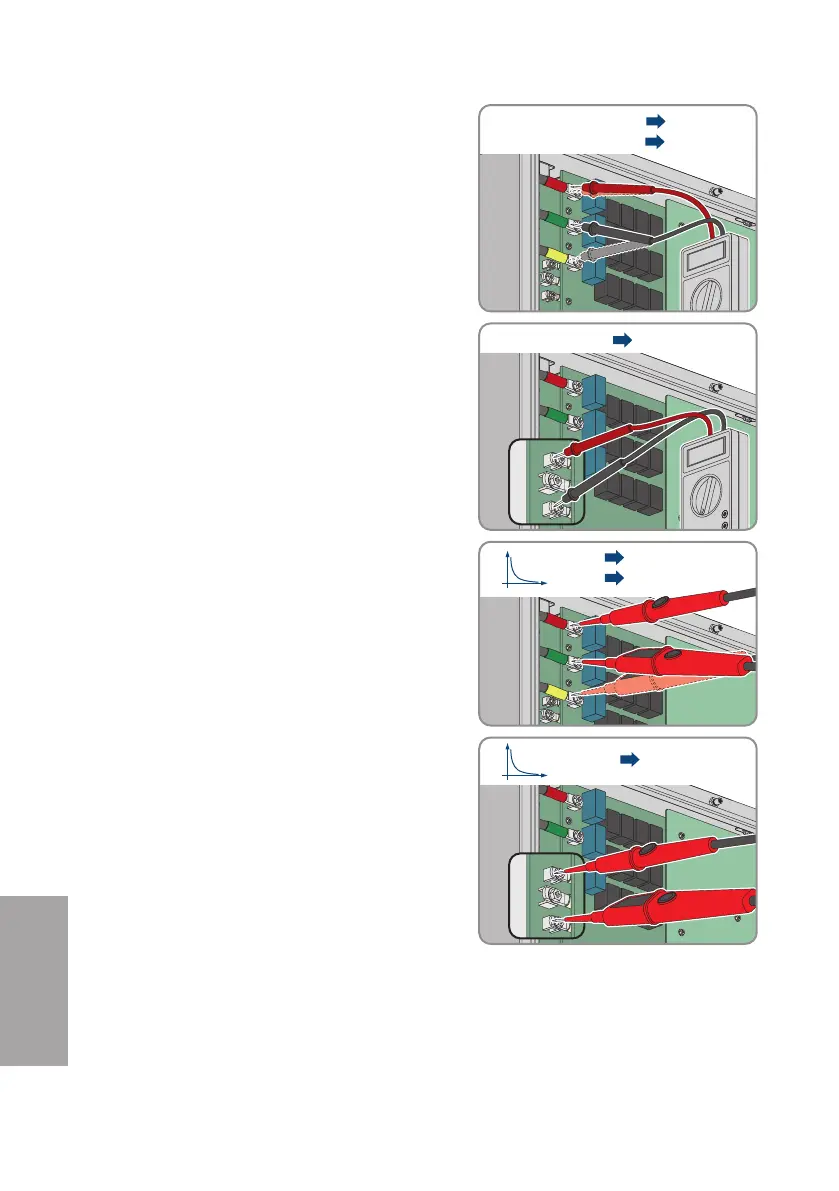

4. Veillez à ce que la tension existant sur les
condensateurs entre T (rouge) et S (vert), et entre T
(rouge) et R (jaune) soit inférieure à 60V dans la
plage de mesure DC.
0.0V
< 60V
T
S
R
T  S < 60 V
T  R < 60 V
5. Veillez à ce que la tension existant sur le circuit
intermédiaire entre BUS+ et BUS- soit inférieure à
60V dans la plage de mesure DC.
BUS- BUS+
0.0V
< 60V
BUS+  BUS- < 60 V
6. Procédez à la décharge active des condensateurs:
utilisez par exemple un détecteur de tension à 2
pôles ou une source de tension propre. En plaçant
le détecteur de tension entre T (rouge) et S (vert) et
entre T (rouge) et R (jaune), mesurez jusqu’à ce que
la valeur affichée soit inférieure à 5V dans la plage
de mesure DC.
T
S
R
T  S < 5 V
T  R < 5 V
U
t
7. Procédez à la décharge active du circuit
intermédiaire : utilisez pour cela un détecteur de
tension à 2 pôles sans source propre de tension. En
plaçant le détecteur de tension entre BUS+ et BUS-,
mesurez jusqu’à ce que la valeur affichée soit
inférieure à 5V dans la plage de mesure DC.
BUS- BUS+
BUS+  BUS- < 5 V
U
t
FRANÇAIS
