6 Demontáž víka krytu
SMA Solar Technology AG
Návod kvýměněSTPxxx-60-DC-SPD-RM-xx-1156

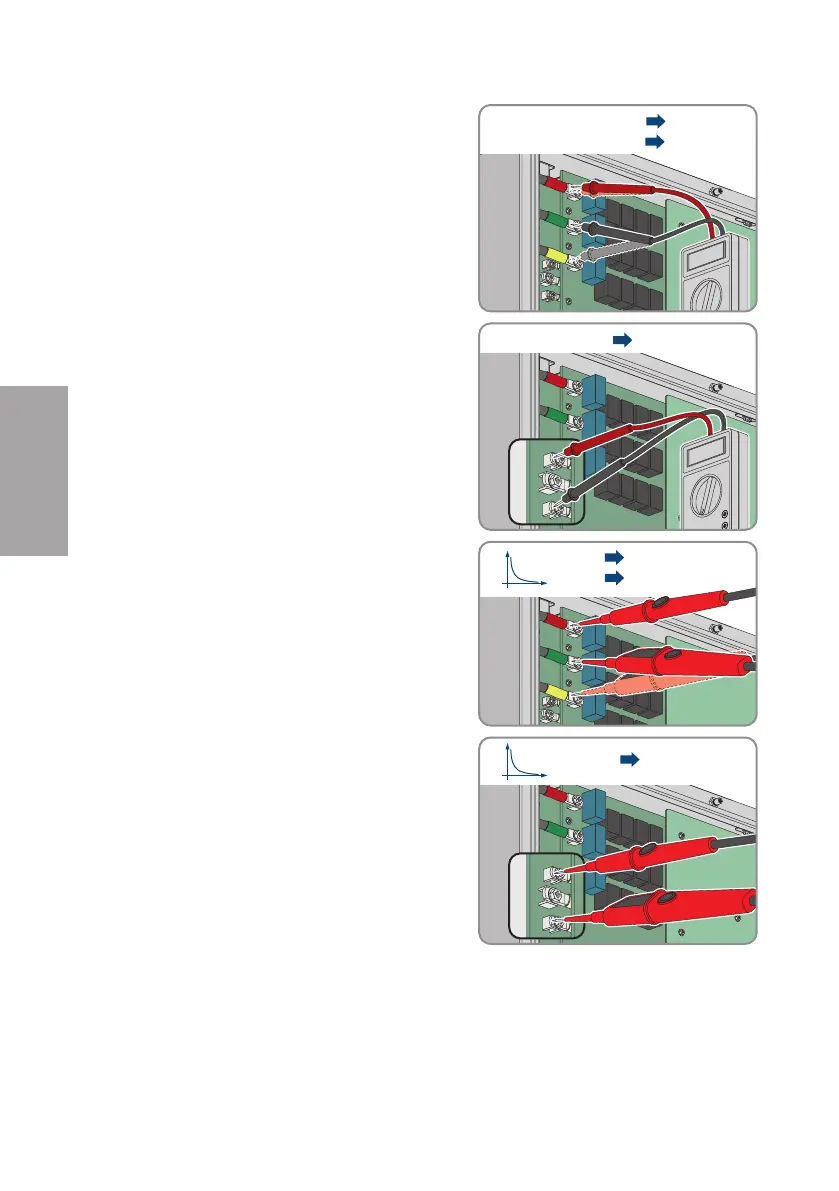

4. Ujistěte se, že napětí na kondenzátorech mezi T
(červená) aS (zelená) aT (červená) aR (žlutá) je
nižší než 60V vměřicím rozsahu DC.
0.0V
< 60V
T
S
R
T  S < 60 V
T  R < 60 V
5. Ujistěte se, že napětí na meziokruhu mezi BUS+
aBUS– je nižší než 60V vměřicím rozsahu DC.
BUS- BUS+
0.0V
< 60V
BUS+  BUS- < 60 V
6. Aktivně vybijte kondenzátory: ktomu použijte
například 2-pólovou zkoušečku napětí bez vlastního
zdroje napětí. Zkoušečkou měřte napětí mezi T
(červená) aS (zelená) aT (červená) aR (žlutá),
dokud přístroj neukáže hodnoty pod 5V vměřicím
rozsahu DC.
T
S
R
T  S < 5 V
T  R < 5 V
U
t
7. Aktivně vybijte meziokruh: ktomu použijte například
2-pólovou zkoušečku napětí bez vlastního zdroje
napětí. Zkoušečkou měřte napětí mezi BUS+
aBUS–, dokud přístroj neukáže hodnotu pod 5V
vměřicím rozsahu DC.
BUS- BUS+
BUS+  BUS- < 5 V
U
t
