5 Απομόνωση μετατροπέα από την τάση
SMA Solar Technology AG
Οδηγίες αντικατάστασηςSTPxxx-60-DC-SPD-RM-xx-1174

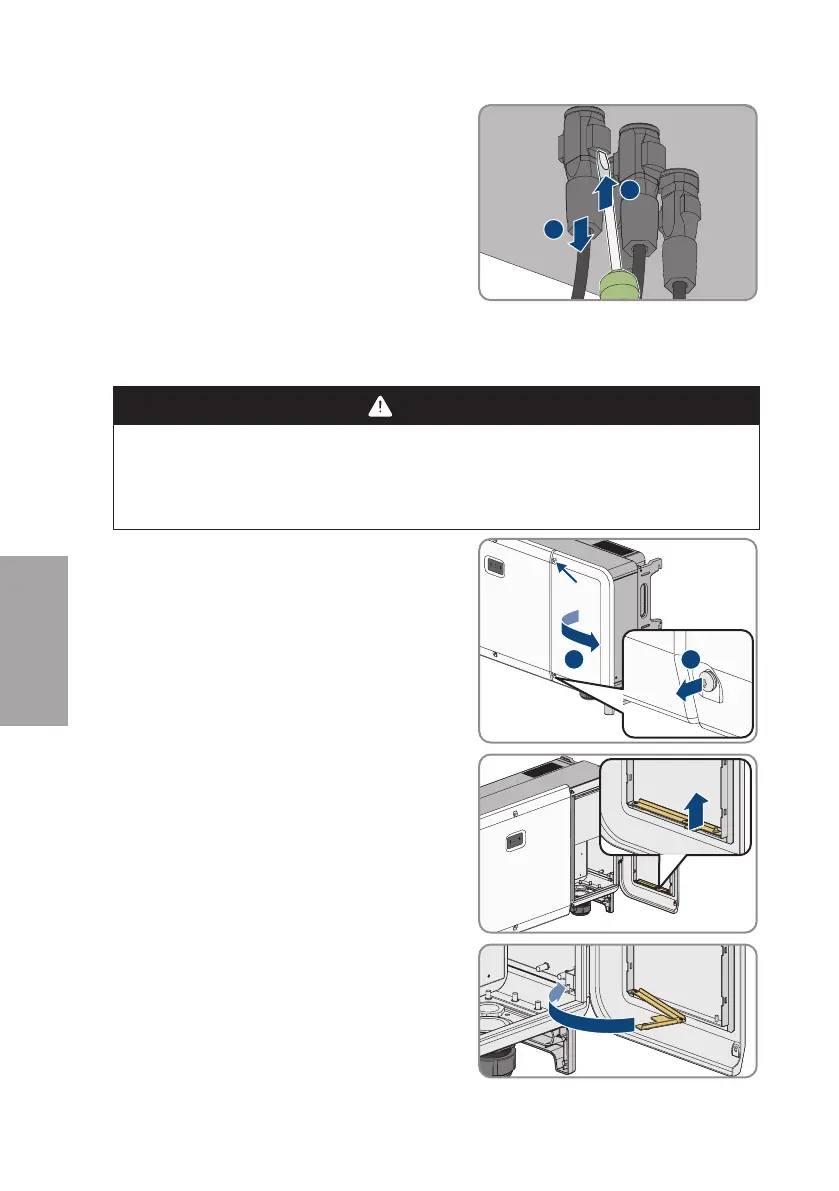

7. Απασφαλίστε και αποσυνδέστε τα βύσματα
σύνδεσης DC. Για τον σκοπό αυτό εισάγετε ένα
κατσαβίδι ή ένα κατσαβίδι κεκαμμένης λάμας
(πλάτος λάμας: 3,5mm) σε μία από τις πλευρικές
σχισμές και αφαιρέστε τα βύσματα σύνδεσης DC
τραβώντας τα ευθύγραμμα. Μην αναμοχλεύετε το
βύσμα σύνδεσης DC, παρά τοποθετήστε το
εργαλείο μόνο για την απασφάλιση του
κουμπώματος σε μία από τις πλευρικές σχισμές και
μην τραβάτε το καλώδιο.
1
2
48x48x48x
8. Βεβαιωθείτε, ότι τα βύσματα σύνδεσης DC στο προϊόν και τα βύσματα σύνδεσης DC, που
είναι εξοπλισμένα με τα καλώδια DC, είναι σε άψογη κατάσταση και δεν είναι ελεύθερα τα
καλώδια DC ή οι επαφές βυσμάτων DC.
9.
ΚΙΝΔΥΝΟΣ
Κίνδυνος-θάνατος από υψηλές τάσεις
Ακόμη και μετά την απομόνωση από την τάση υπάρχουν στο προϊόν υπολειπόμενες τάσεις,
οι οποίες πρέπει να εκφορτιστούν.
• Περιμένετε 5λεπτά προτού ανοίξετε τον μετατροπέα.
10. Ξεβιδώστε τις δύο βίδες στο κάλυμμα της θήκης
καλωδίων με το κλειδί άλεν (TX30) που παρέχεται
και ανοίξτε τη θήκη καλωδίων.
2
1
2x2x2x
11. Ανασηκώστε από τη δεξιά πλευρά τον μοχλό
περιορισμού που βρίσκεται εσωτερικά στο κάλυμμα
και αφαιρέστε τον από το σπείρωμα.
1
12. Τσακίστε τον μοχλό περιορισμού στην άρθρωση και
περιστρέψτε προς την κατεύθυνση της θήκης
καλωδίων.
