6 Αφαίρεση καπακιού περιβλήματος αριστερά
SMA Solar Technology AG
Οδηγίες αντικατάστασηςSTPxxx-60-DC-SPD-RM-xx-1176

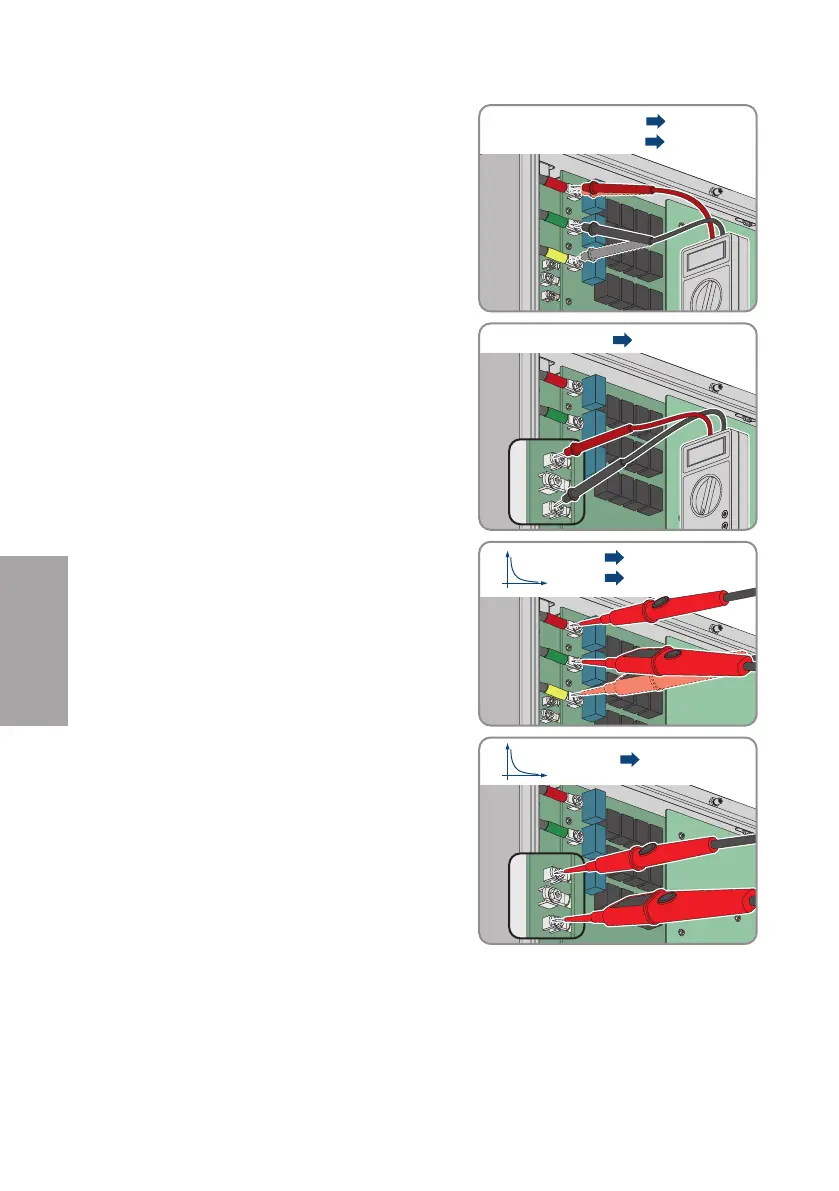

4. Βεβαιωθείτε ότι η τάση στους πυκνωτές μεταξύ T
(κόκκινο) και S (πράσινο) και T (κόκκινο) και R
(κίτρινο) είναι μικρότερη από 60V στο εύρος
μέτρησης DC.
0.0V
< 60V
T
S
R
T  S < 60 V
T  R < 60 V
5. Βεβαιωθείτε ότι η τάση στο ενδιάμεσο κύκλωμα
μεταξύ διαύλου+ και διαύλου- είναι μικρότερη από
60V στο εύρος μέτρησης DC.
BUS- BUS+
0.0V
< 60V
BUS+  BUS- < 60 V
6. Ενεργή αποφόρτιση πυκνωτών: Χρησιμοποιήστε για
τον σκοπό αυτό π.χ. έναν 2πολικό ελεγκτή τάσης
χωρίς ιδία πηγή τάσης. Με τον ελεγκτή τάσης
μετρήστε ανάμεσα στο T (κόκκινο) και S (πράσινο)
και T (κόκκινο) και R (κίτρνο), έως ότου εμφανιστεί
τιμή μικρότερη από 5V στο εύρος μέτρησης DC.
T
S
R
T  S < 5 V
T  R < 5 V
U
t
7. Ενεργή αποφόρτιση ενδιάμεσου κυκλώματος:
Χρησιμοποιήστε για τον σκοπό αυτό π.χ. έναν
2πολικό ελεγκτή τάσης χωρίς ιδία πηγή τάσης. Με
τον ελεγκτή τάσης μετρήστε ανάμεσα στον δίαυλο+
και στον δίαυλο- έως ότου εμφανιστεί τιμή μικρότερη
από 5V. στο εύρος μέτρησης DC.
BUS- BUS+
BUS+  BUS- < 5 V
U
t
