Instruction Manual
for
AS380 Series Elevator Integrated Drive Controller
105

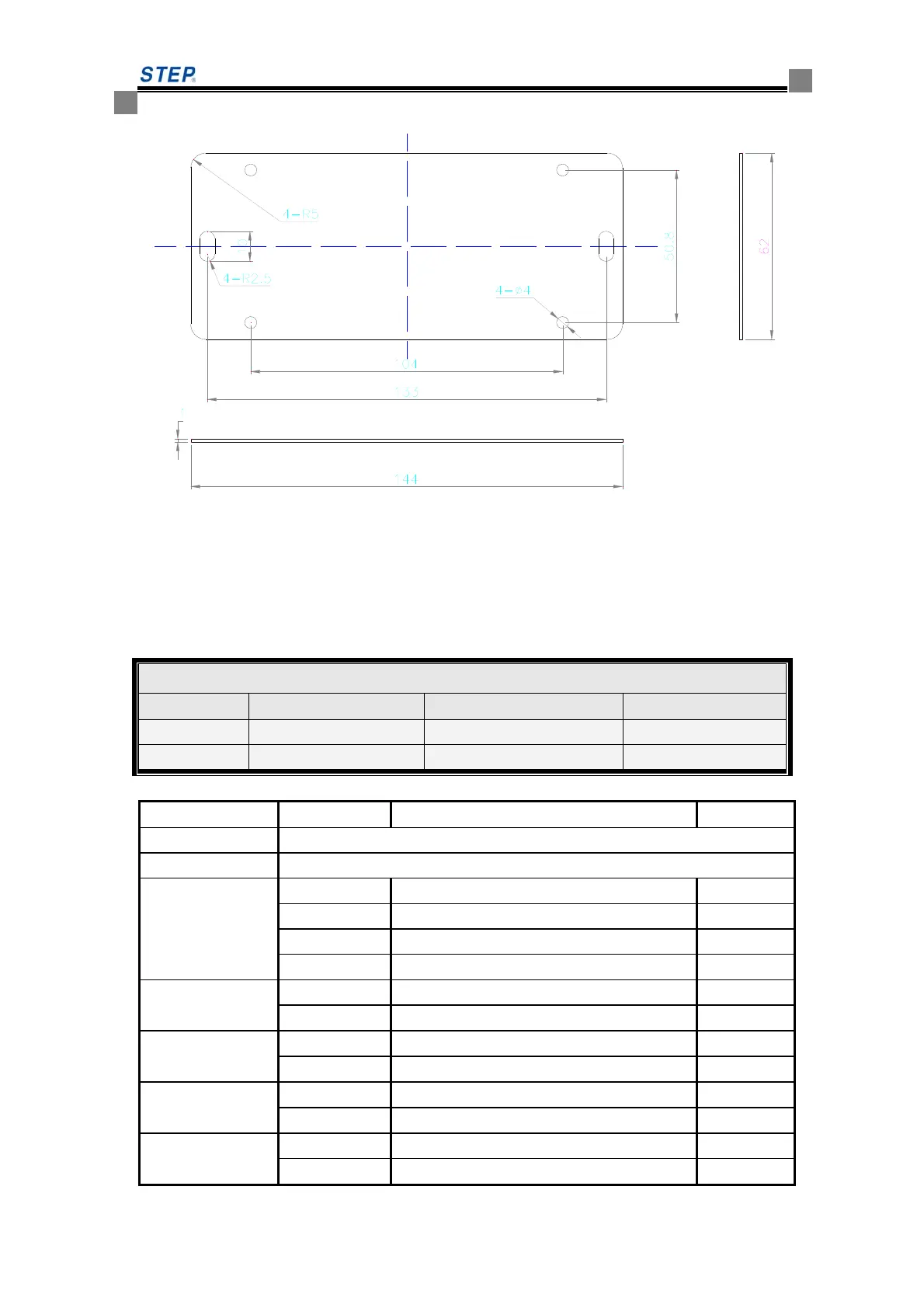

Fig 6.4 car top extension board installation dimension
6.2.2 car top extension board SM09IO/B plug-in and port definition introduction
Table 6.3 car top extension board SM09IO/B plug in specification
Table 6.4 SM09IO/B input /output port definition when using as car top extension board
Socket no Terminal no Definition remark
JP1
Connecting car top board SM.02/H
JP2
Connecting car top extension board
JP6
1 Output HY6rear door open signal output
2 Output HY7rear door close signal output
3 Output HY8rear door nudging output
4 Output JP6.1-JP6.3 common port
JP7
1 Output HY9door open signal output
2 Output JP7.1 common port
JP8
1 Output HY10door close signal output
2 Output JP8.1 common port
JP9
1 Output HY11door nudging output
2 Output JP9.1 common port
JP3
1 Input HX7rear door open in place Default NC
2 Input HX8 rear door close in place Default NC
Car top extension board
Socket No model Socket No Model
JP1/JP2
IDC-14P JP4 5.08-3P-V-green
JP3/JP6
5.08-4P-V-green
JP5/JP7/JP8/JP9
5.08-2P-V-green
