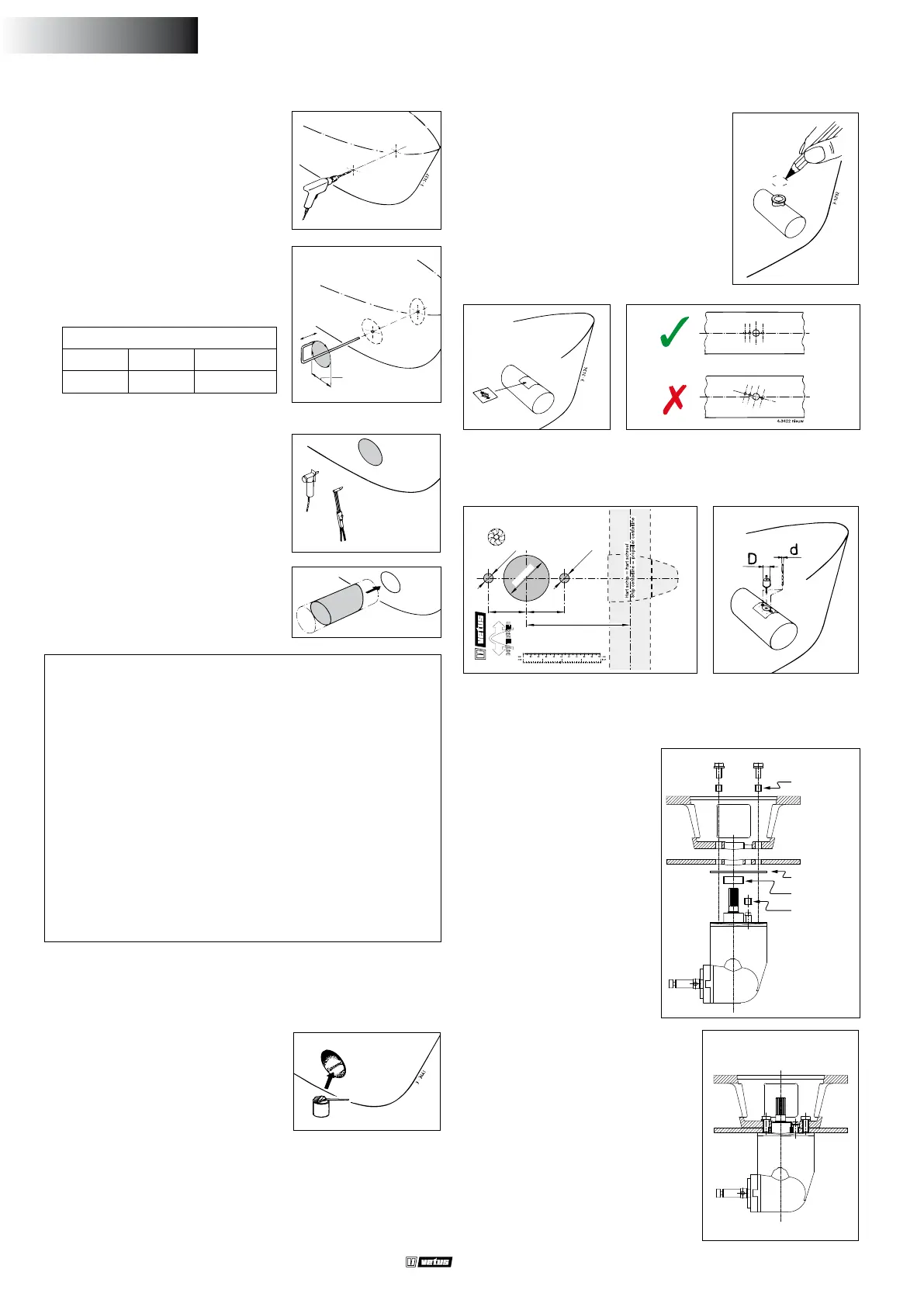

3.6 Wiercenie otworów w tunelu
- Oznaczyć pozycję montażu dziobowe-
go steru za pomocą pośredniego koł-
nierza.
- Użyć dostarczonego wzoru wiertła, aby
określić prawidłowe położenie wierco-
nych otworów.
Ważne: Wzór otworów musi znajdować się
dokładnie na linii środkowej tunelu.
Zapoznaj się z szablonem wymiarów wierconych otworów.
Wywierć otwory w tunelu wzdłużnym i uważaj, aby otwory nie miały
zadziorów.
3.7 Zabezpieczenie silnika sterującego przed korozją
Aby uniknąć problemów zwią-
zanych z korozją, nie należy
stosować środków przeciw-
porostowych na bazie mie-
dzi. Ochrona katodowa jest
“koniecznością” dla ochrony
wszystkich metalowych części
zanurzonych pod wodą.
Aby zabezpieczyć przed
ogniem korpus steru dziobo-
wego, część ogona jest dostar-
czana z anodą cynkową.
Korozję tunelu stalowego lub alumi-
niowego można zmniejszyć, zapew-
niając całkowite odizolowanie ele-
mentu ogonowego od tunelu.
UWAGA: dostarczone uszczelki są już
izolowane elektrycznie. Jednak śruby
i wał muszą być wyposażone w mate-
riał izolacyjny, na przykład tuleje nylo-
nowe.
Tunel ciągu poliestrowego:
Żywica: Żywica zastosowana w tunelu z poliestru jest żywicą po-
liestrową Isophtalic (Norpol Pl 2857).
Obróbka wstępna: Zewnętrzna strona tunelu musi być szorst-
kowata. Usuń całą górną powierzchnię aż do włókna szklanego.
Użyj do tego tarczy szlierskiej.
Ważne: Posmaruj koniec tunelu, po przecięciu go na długość,
żywicą. Zapobiegnie to przenikaniu wody.
Laminowanie: Nałóż warstwę żywicy jako pierwszą warstwę. Po-
łóż na maty z włókna szklanego i zaimpregnuj żywicą. Powtarzaj
tę procedurę, dopóki nie uzyskasz wystarczającej liczby warstw.
Tunel z poliestru powinien być wykończony w następujący sposób:
• Zetrzeć utwardzoną żywicę/włókno szklane. Nałożyć wierzchnią
warstwę żywicy.
3.5 Instalacja silnika sterującego
• Wywiercić 2 otwory w kadłubie stat-
ku, gdzie linia środkowa tunelu bę-
dzie zgodna z średnicą narzędzia do
znakowania.
D
• Przełożyć narzędzie do znakowania
przez oba otwory i wyśrodkować
zewnętrzną średnicę tunelu na ka-
dłubie.
D [mm]
Stal GRP Aluminium
318 323 320
• W zależności od materiału konstruk-
cyjnego statku, wyciąć otwory za
pomocą wyrzynarki lub noża acety-
lenowego.
• Zainstalować tunel ciągu.
• Pomalować stronę tunelu, która sty-
ka się z wodą za pomocą “farby epo-
ksydowej” lub 2-komponentowej
farby poliuretanowej.
• W razie potrzeby zastosować farby
przeciwporostowe.
ø 300 mm
