Vetus BOWB285 - Innbygging; Introduksjon; Montering Av Halestykke Og Mellomflens

H
H = 70 - 76 mm
H < 70 mm
4 Innbygging
4.1 Introduksjon
oBs!
Lokalet hvor elektromotoren til baug-
propellen oppbevares og lokalet hvor
batteriet oppbevares må være tørt og
godt ventilert.
For viktigste mål se tegn. s. 106.

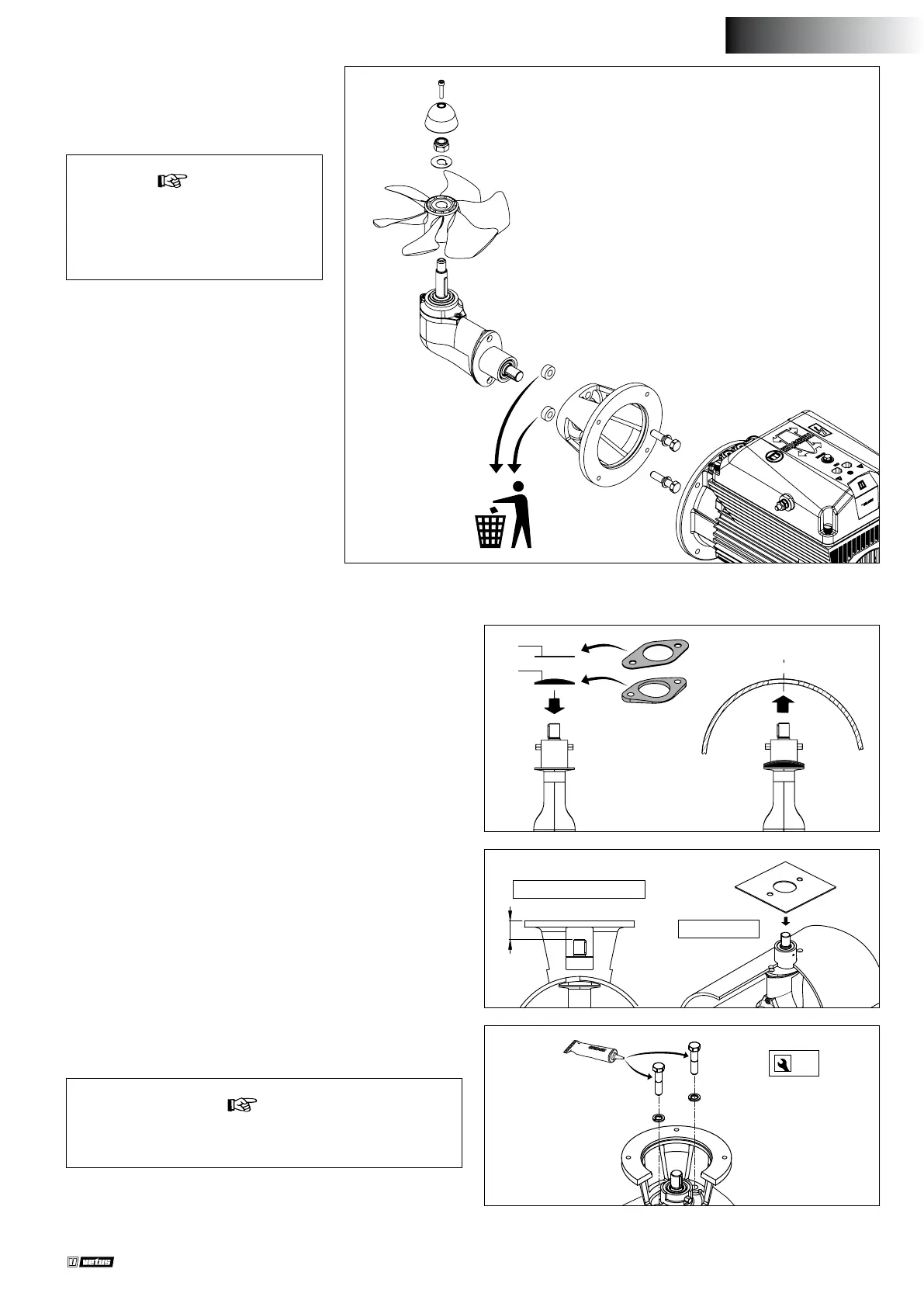

Baugpropellen leveres i deler som vist.
4.2 Montering av halestykke og mellomens
• Sett mellomlegget av plast (1) på halestykket.
• Sett én pakning (2) mellom halestykket og tunnelrøret.
• Påfør et tetningsmiddel (polyuretan* eller silikoner) mellom hale-
stykket og pakningen og mellom pakningen og tunnelrørveggen.
• Sett halestykket i åpningen i tunnelrøret.
Ekstra pakninger brukes for å fylle ut halestykket.
*) f.eks. Sikaex®-292.
• Smør fett i hullet på mellomensen og sett mellomensen på
plass.
• Kontroller nå mål ‘H’, dette skal være 70 - 76 mm.
• Sett en ekstra pakning mellom tunnelrøret og mellomensen hvis
mål ‘H’ er mindre enn 70 mm.
• Kontroller nå mål ‘H’ på nytt.
M12 19
30 - 35 Nm
Outboard Gear
Grease
• Monter nå mellomensen denitivt på halestykket, smør inn gjen-
gene på skruene med ‘outboard gear grease’ *) før disse monteres.
oBs!
Kontroller umiddelbart at skipet ikke lekker etter at det har
blitt sjøsatt.
1
2
*) Et egnet fett er VETUS «Shipping Grease», Art.kode: VSG.
ø 300 mm
020814.02 83
Installation manual BOW PRO Series Thruster: BOWB285 - BOWB300 - BOWB320
NORSK
