Installation manual BOW PRO Series Thruster: BOWB285 - BOWB300 - BOWB320
POLSKI
DL
=
α
α : min. 0º
max. 15º
D = 300 mm
L = 300 ... 900 mm
A
D
D = 300 mm R = 30 mm
C = 30 ... 45 mm
R
R
B
C
C

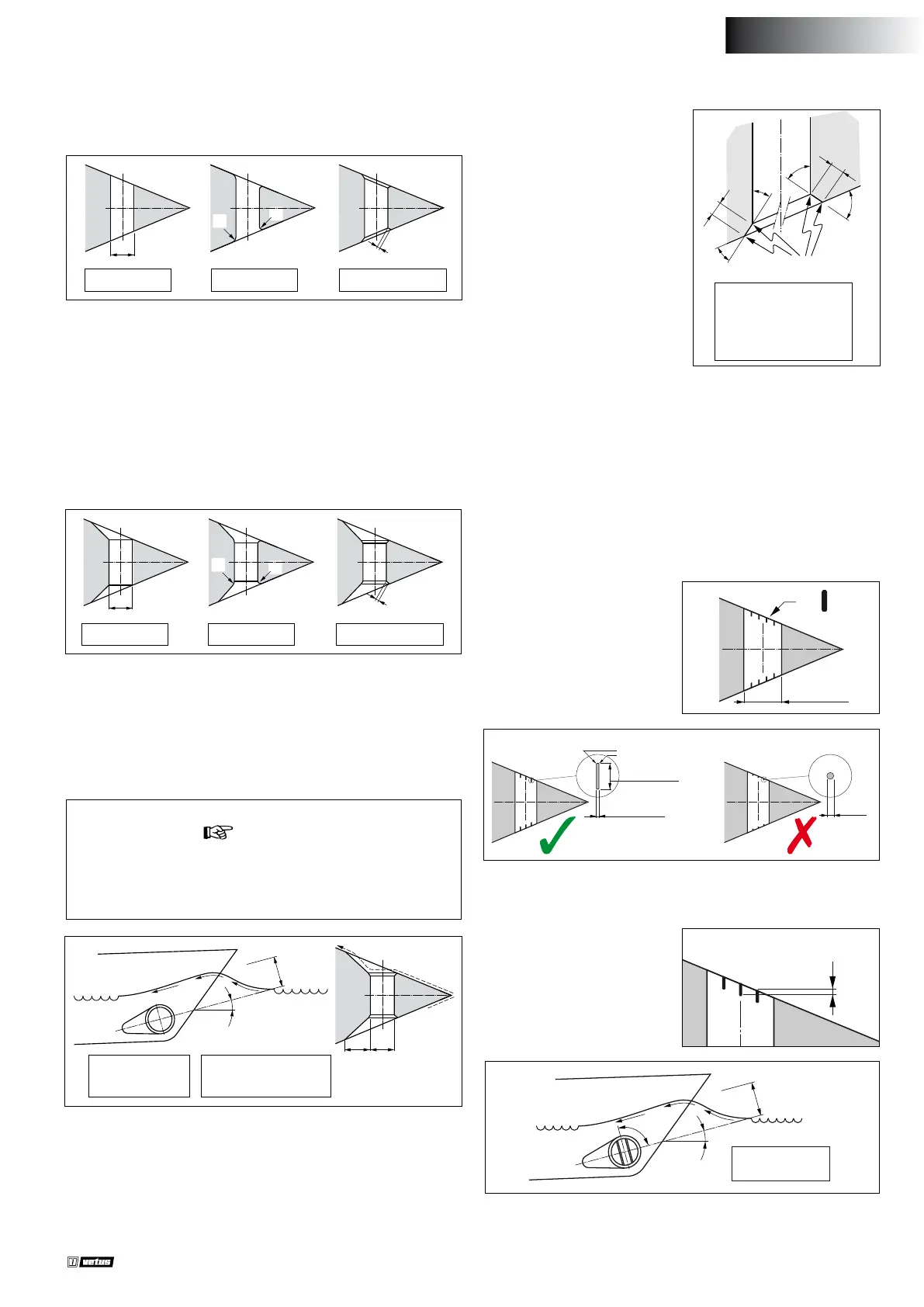

3.3 Podłączenie tunelu sterującego do kadłuba okrętu
WskazóWka:
Sposób, w jaki tunel jest połączony z kadłubem statku, ma duży
wpływ na rzeczywistą wydajność dziobowego silnika sterującego
oraz na opór, jaki kadłub wytwarza podczas ruchu.
Bezpośrednie połączenie tunelu z kadłubem, bez owiewki, daje roz-
sądne wyniki.
A Połączenie z kadłubem może być nagłe.
B Lepiej jest zaokrąglić połączenie o promieniu “R” około 0,1 x D.
C Jeszcze lepiej jest używać nachylonych boków “C” o wymiarach
od 0,1 do 0,15 x D.
D
R
R
C
A B C
D = 300 mm R = 30 mm
C = 30 ... 45 mm
Połączenie tunelu sterującego z kadłubem statku z owiewką skutkuje
niższym oporem kadłuba podczas normalnej żeglugi.
Jeżeli połączenie tunelu steru-
jącego i kadłuba okrętu ma być
wykonane ze skosem, należy go
wykonać zgodnie z rysunkiem.
Wykonaj pochyłą stronę (C) o
długości od 0,1 do 0,15 x D i
upewnij się, że kąt między tu-
nelem a nachylonym bokiem
będzie identyczny z kątem mię-
dzy pochyłą stroną a kadłubem
okrętu.
C
C
β
γ
γ
β
C = 30...45 mm
D = 300 mm
β = β
γ = γ
Ostry
A Połączenie z owiewką może być nagłe.
B Lepiej jest wykonać połączenie z owiewką zaokrągloną o pro-
mieniu “R” około 0,1 x D.
C Najlepszym połączeniem jest owiewka z pochyłą stroną “C” o wy-
miarach od 0,1 do 0,15 x D.
- Długość “L” owiewki powinna wynosić od 1 x D do 3 x D.
- Powinno to być zawarte w kadłubie okrętu w taki sposób, aby
jego środkowa część odpowiadała oczekiwanemu kształtowi fali
dziobowej.
3.4 Kraty w otworach tunelu
Chociaż wpłynie to na siłę ciągu, kraty mogą być umieszczone w
otworach tunelu, w celu ochrony silnika.
Aby maksymalnie ograniczyć negatywny wpływ tego zjawiska na
opór i odporność na kadłub podczas normalnej pracy, należy wziąć
pod uwagę następujące kwestie:
4 x
300 mm
- Pręty muszą mieć prostokątny przekrój.
- Nie należy dopasowywać okrągłych prętów.
Pręty muszą być zainstalowane tak, aby były prostopadle do oczeki-
wanej fali.
ø ...
3 mm
min. 20 mm
max. 40 mm
ca. 0,7 x 0,7 mm
=
α
α : min. 0º
max. 15º
90º
Pokrywanie się
- Nie należy dopasowywać
więcej prętów do otworu niż
jest to wskazane na rysunku.
- Pręty muszą stanowić pewną
ilość.
