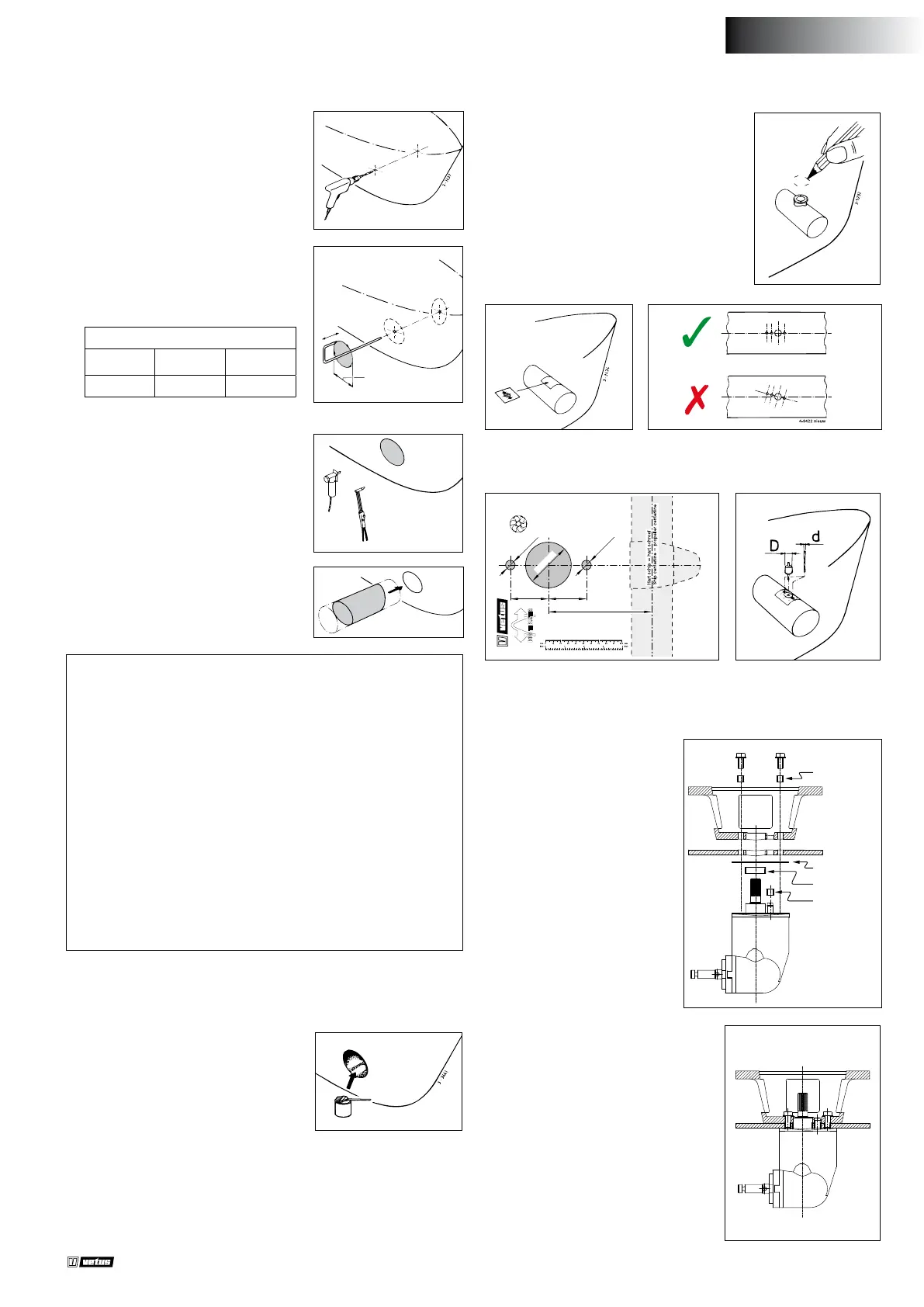

Installation manual BOW PRO Series Thruster: BOWB285 - BOWB300 - BOWB320
3.6 Asennusreikien tekeminen tunneliin
- Merkkaa haluttu keulapotkurin asento
tunneliin moottorilaipan avulla.
- Määritä reikien paikat mukana olevan
sabluunan avulla.
Tärkeää: Reikien tulee olla tarkasti tunne-
lin keskilinjalla.
Huomioi porattaviin reikiin tarvittavan poran koko.
Poraa reiät tunneliin ja poista mahdolliset porausjäysteet.
3.7 Keulapotkurin suojaaminen korroosiolta
Älä käytä kuparipohjaisia myrk-
kymaaleja sillä ne voivat aihe-
uttaa korroosiota. Vedenalaiset
metalliosat on suojattava kato-
disesti.
Keulapotkurin päätekappale
on varustettu sinkkianodilla
suojelemaan sitä korroosiolta.
Teräs- ja alumiinitunnelin korroosiota
voidaan vähentää varmistamalla että
kulmavaihteisto on täydellisesti eris-
tetty tunnelista.
HUOMIOITAVAA: Laitteen mukana toi-
mitettavat tiivisteet eristävät sähköi-
sesti. Sen sijaan akseli ja pultit tulee
eristää tunnelista esimerkiksi nylon-
holkkien avulla.
Polyesteritunneli:
Hartsi: Polyesteritunnelissa käytetty hartsi on isoftaalipolyeste-
riä (Norpol Pl 2857).
Esikäsittely: Tunnelin ulkopinta pitää karhentaa esimerkiksi
hiekkapaperilla. Poista pintakerros lasikuituun asti esimerkiksi
käyttäen hiomalaikkaa.
Tärkeää: Tunnelin katkaisun jälkeen tulisi katkaisupinta käsitellä
hartsilla, jotta ehkäistään mahdollinen veden imeytyminen ma-
teriaaliin.
Laminointi: Sivele laminoitavaan kohtaan kerros hartsia. Laita
pala lasikuitumattoa ja kyllästä se läpikotaisin hartsilla. Toista
tämä kunnes laminoitavassa kohdassa on tarpeeksi lasikuituker-
roksia.
• Lasikuitutunneli viimeistellään lopuksi karhentamalla kovettunut
pinta ja sivelemällä siihen kerros top coatia.
3.5 Tunnelin asennus
• Määritä tunnelin asennuskohta ja po-
raa reiät aluksen molemmille puolille
asennuskohdan keskelle. Porattavien
reikien koot tulee vastata käytettä-
vän merkintätyökalun halkaisijaa.
D
• Työnnä merkintätyökalu (esim. ku-
van mukainen itse tehty) rei’istä run-
gon läpi ja merkkaa runkoon tunne-
lin ulkohalkaisija.
D [mm]
Teräs Polyesteri Alumiini
318 323 320
• Leikkaa asennusaukko rungon mate-
riaaliin sopivalla työkalulla.
• Asenna tunneli.
• Veden kanssa kosketuksiin tulevat
osat pintakäsitellään epoksimaalilla
tai kaksikomponenttipolyuretaani-
maalilla sekä tarvittaessa myrkky-
maalilla.
ø 300 mm
FOKKERSTRAAT 571 - 3125 BD SCHIEDAM - HOLLAND
TEL.: +31 0(0)88 4884700 - sales@vetus.nl - www.vetus.com
vetus b.v.
Printed in the Netherlands
010121.01 2019-07
50 (1
31
/
32
”)
136 (5
3
/
8
”)
ø 12.5 (
1
/
2
”)
ø 12.5 (
1
/
2
”)
ø 60 (2
3
/
8
”)
50 (1
31
/
32
”)
Schaal 1:1
Scale 1:1
Maßstab 1:1
Echelle 1:1
Escala 1:1
Scala 1:1
Skala 1:1
Skala 1:1
Målestokk 1:1
Suhde 1:1
Skala 1:1
Tiiviste
Eristys-
kappale
Eristys-
kappale
SUOMEKSI
