Vetus BOWB285 - Slutmontering

Skruen skal nu have mindst 1,5 mm fri plads til alle sider i forhold
til tunnelrørvæggen.

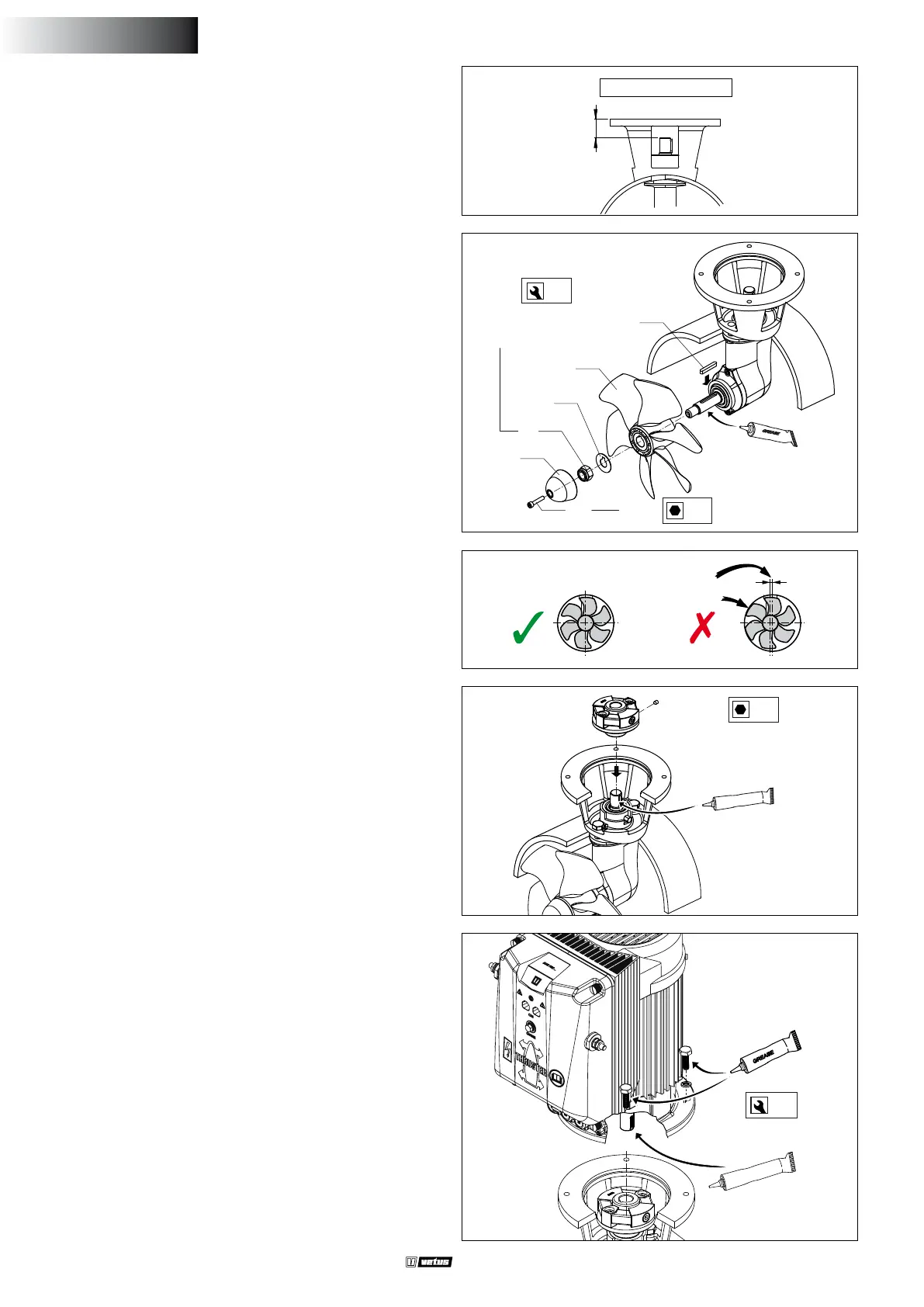

4.3 Slutmontering
• Kontroller mål ‘H’ en gang til!
• Smør indgangsakslen med montagepasta; f.eks. ‘Molykote® G-n
plus’.
• Monter den eksible kobling på endestykkets indgangsaksel, og
sikr koblingen ved hjælp af sikringsskruen.
• Smør elektromotorens aksel med montagepasta; f.eks. ‘Molykote®
G-n plus’.
• Smør boltenes gevind med ‘fedt til udenbordsmotorer’ *), og
monter elektromotoren på mellemangen.
• Drej skruen med hånden for at kontrollere, at skruen kan drejes let
og at elektromotorens aksel medtages.
M6
4 - 5 Nm
3
Molykote® G-n plus
M6
5
M16 24
20 - 25 Nm
5 - 6 Nm
1
2
3
4
5
6
Outboard Gear
Grease
H
H = 70 - 76 mm
• Kontroller, om not (1) er placeret i notgangen på akslen.
• Smør skrueakslen med ‘fedt til udenbordsmotorer’ *), og monter
skruen (2) med låseringen (3) og sekskantmøtrikken (4).
• Sikr møtrikken ved hjælp af læben på låseringen.
• Monter zinkanoden (5) med bolten (6) på skrueakslen.
*) Egnet fedt er VETUS ‘Shipping Grease’, Art. kode: VSG.
M10
20 - 25 Nm
17
Outboard Gear
Grease
Molykote® G-n plus
66 020814.02
Installation manual BOW PRO Series Thrusters: BOWB285 - BOWB300 - BOWB320
DANSK
