Vetus BOWB285 - Eindmontage

M10
20 - 25 Nm
17
Outboard Gear
Grease
Molykote® G-n plus
M6
4 - 5 Nm
3
Molykote® G-n plus
M6
5
M16 24
20 - 25 Nm
5 - 6 Nm
1
2
3
4
5
6
Outboard Gear
Grease
H
H = 70 - 76 mm
De schroef dient nu rondom minimaal 1,5 mm van de tunnelbuis-
wand vrij te lopen.

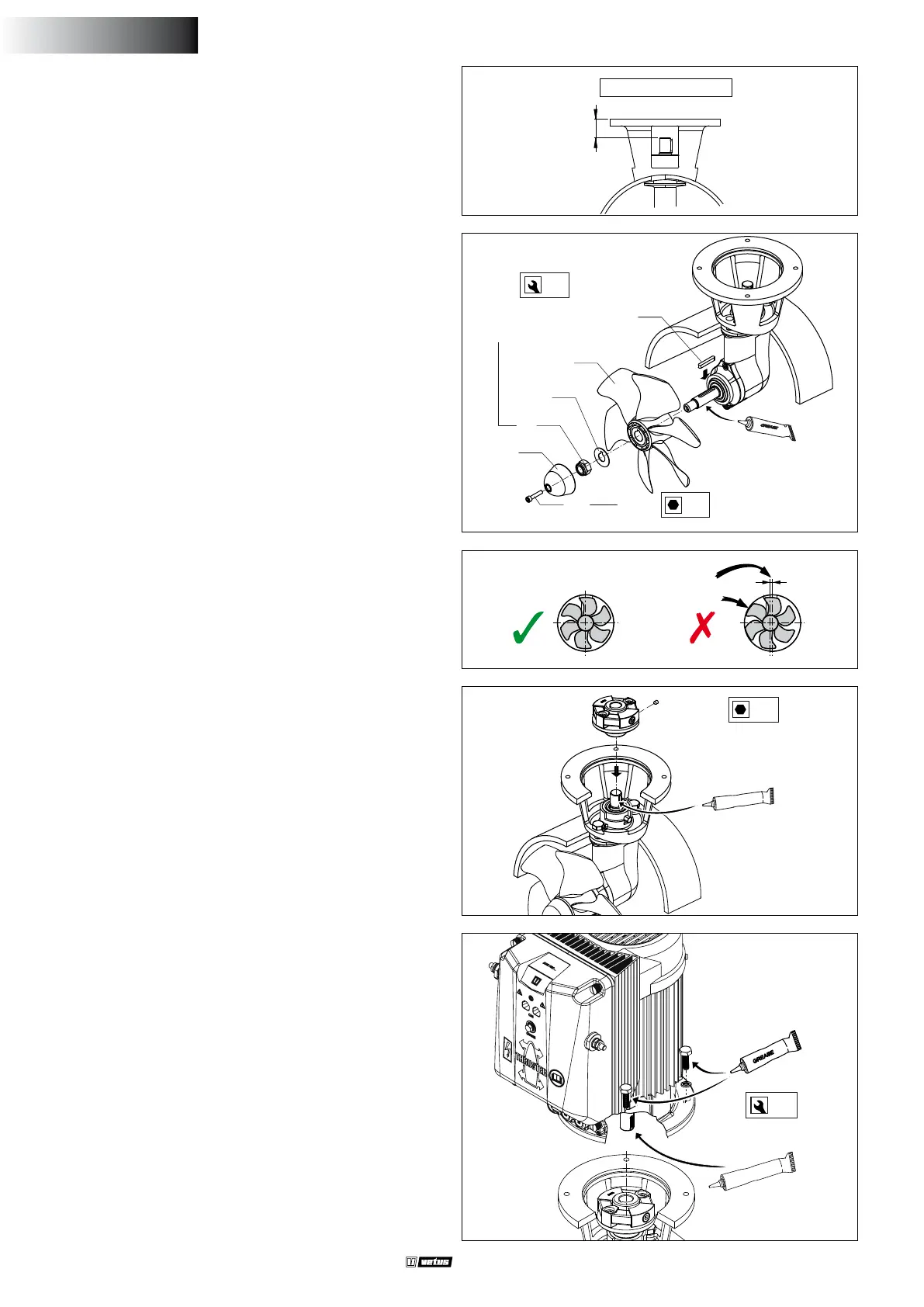

4.3 Eindmontage
• Controleer nu nogmaals maat ‘H’!
• Vet de ingaande as in met montagepasta; b.v. ‘Molykote® G-n plus’.
• Monteer de exibele koppeling op de ingaande as van het staart-
stuk en borg de koppeling met de borgschroef.
• Vet de as van de elektromotor in met montagepasta; b.v. Moly-
kote® G-n plus’.
• Vet de schroefdraad van de bouten in met ‘outboard gear grease’*)
en monteer de elektromotor op de tussenens.
• Draai ter controle met de hand de schroef rond, deze moet ge-
makkelijk zijn rond te draaien, waarbij de elektromotoras wordt
meegenomen.
• Controleer of de spie (1) in de spiegleuf van de as geplaatst is.
• Vet de schroefas in met ‘outboard gear grease’ *) en monteer de
schroef (2) met de borgring (3) en de zeskantmoer (4).
• Borg de moer met de lip van de borgring.
• Monteer de zinkanode (5) met de bout (6) op de schroefas.
*) Een geschikt vet is VETUS ‘Shipping Grease’, Art. code: VSG.
12 020814.02
Installation manual BOW PRO Series Thrusters: BOWB285 - BOWB300 - BOWB320
NEDERLANDS
