Vetus BOWB285 - Montaje Final

Ahora la hélice debe girar libremente en toda su vuelta como míni-
mo a 1,5 mm con respecto a la pared del conducto de propulsión.

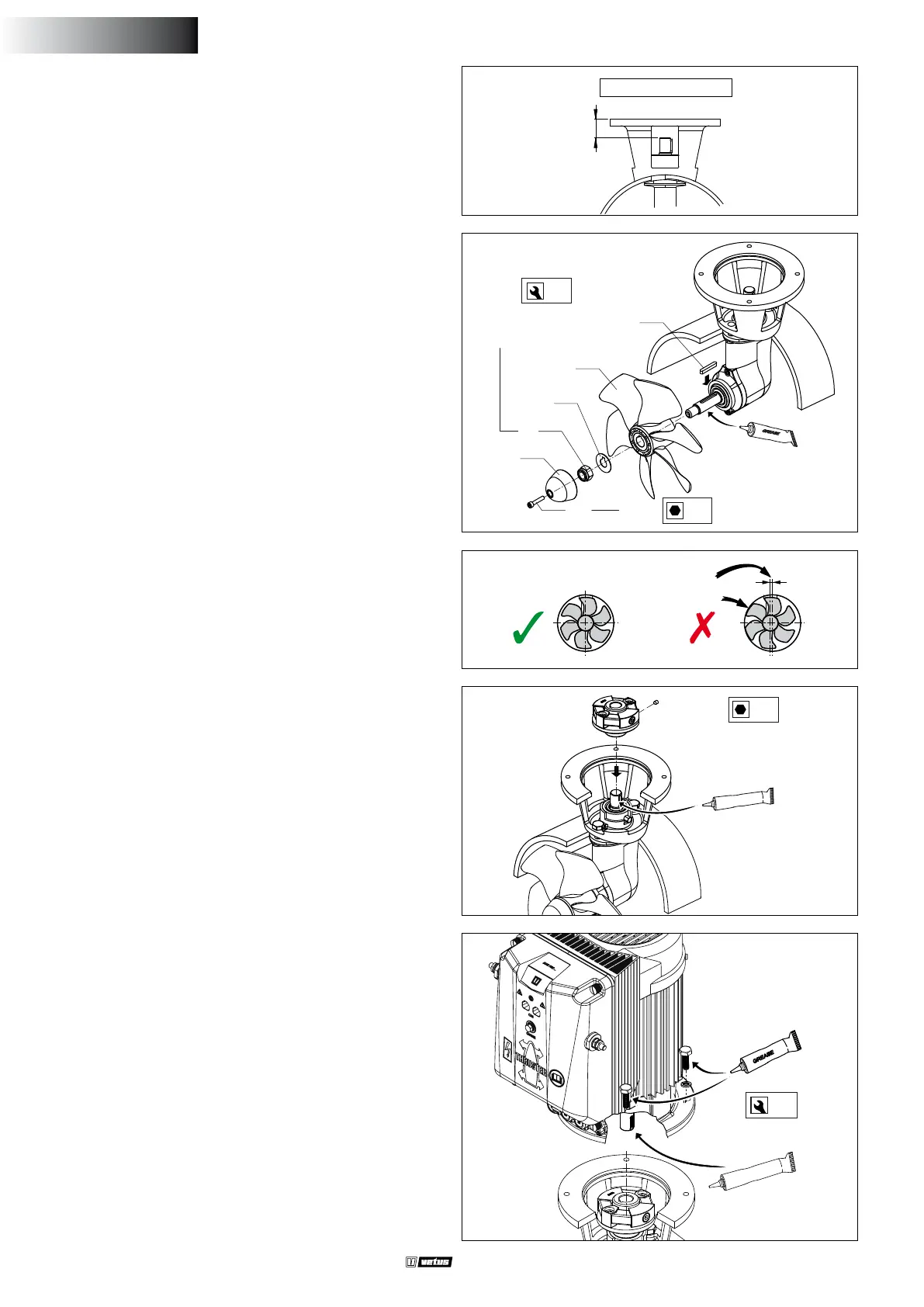

4.3 Montaje nal
• ¡Controlar nuevamente la medida ‘H’!
• Engrasar el eje entrante con la pasta de montaje; por ejemplo,
‘Molykote ® G-n plus’.
• Montar el acoplamiento exible en el eje entrante de la parte pos-
terior y asegurar el acoplamiento con el tornillo de seguridad.
• Engrasar el eje del electromotor con pasta de montaje; por ejem-
plo, ‘Molykote ® G-n plus’.
• Engrasar la rosca de los tornillos con ‘outboard gear grease’ *) y
montar el electromotor en la brida intermedia.
• Para controlar, girar con la mano la hélice, que debe girar sin fric-
ción, haciendo girar al tiempo el eje del electromotor.
M6
4 - 5 Nm
3
Molykote® G-n plus
M6
5
M16 24
20 - 25 Nm
5 - 6 Nm
1
2
3
4
5
6
Outboard Gear
Grease
H
H = 70 - 76 mm
• Controlar si la chaveta (1) está colocada en la ranura para la misma
en el eje.
• Engrasar el eje de la hélice con ‘outboard gear grease’ *) y montar
la hélice (2) con la arandela de seguridad (3) y la tuerca hexagonal
(4).
• Asegurar la tuerca con la lengüeta de la arandela de seguridad.
• Montar el ánodo de cinc (5) con el tornillo (6) en el eje de la hélice.
* ) Una grasa adecuada es VETUS Shipping Grease (Grasa náutica),
Código de art.: VSG.
M10
20 - 25 Nm
17
Outboard Gear
Grease
Molykote® G-n plus
48 020814.02
