Installation manual BOW PRO Series Thruster: BOWB285 - BOWB300 - BOWB320
huom
Varmista, että moottorin tyyppikilvellä ilmoitettu jännite on
sama kuin veneen syöttöjännite.
huom
Jotta keulapotkuri tai peräohjailupotkuri voidaan erottaa CAN-
väylän ketjussa, se on konguroitava asianmukaisesti.
Keulapotkuri
Toimitukseen sisältyvä kongurointi soveltuu keulapotkurille.
Peräohjailupotkuri

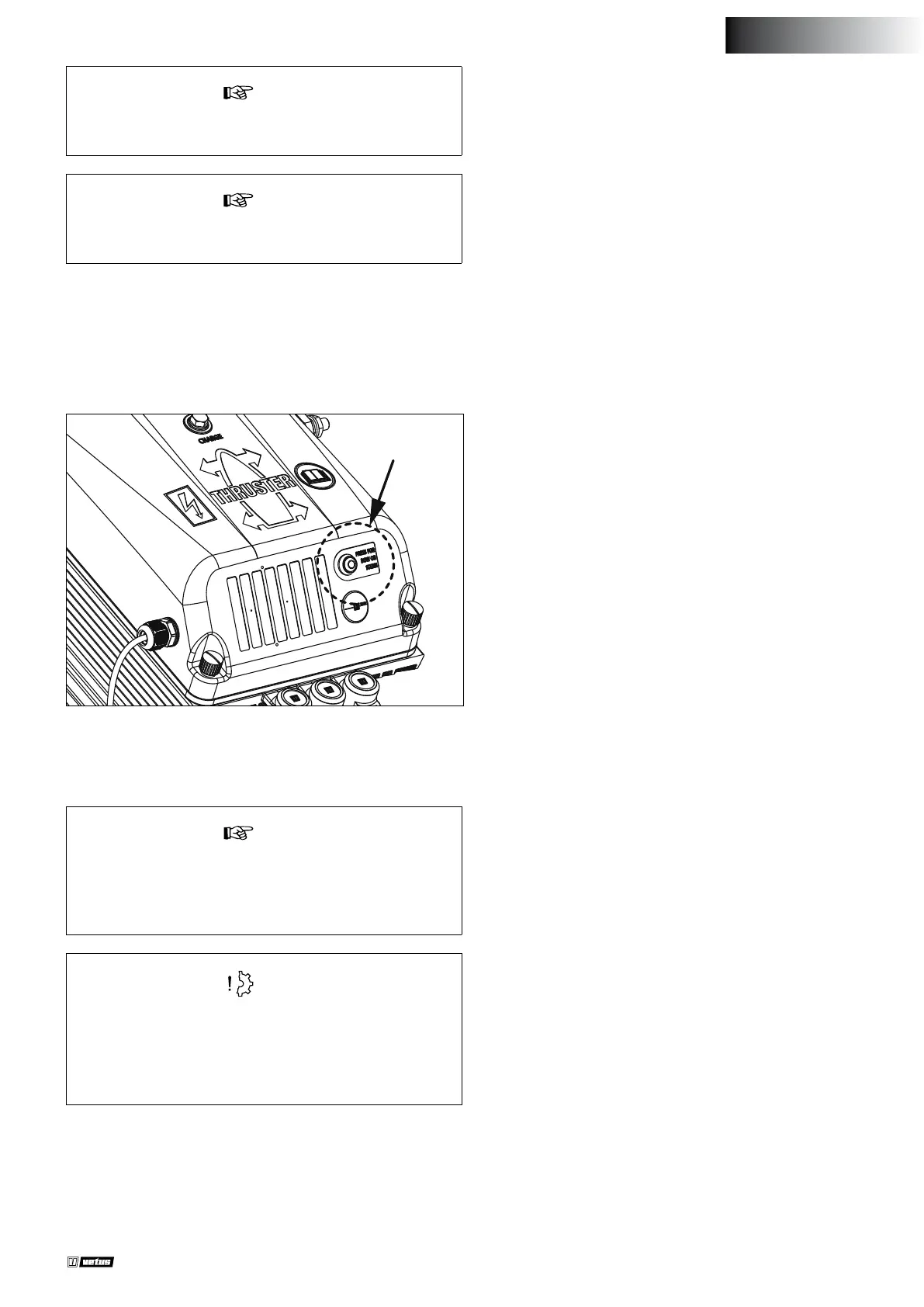

Konguroi peräohjailupotkuri painamalla kannen alapuolella olevaa
"PRESS FOR BOW OR STERN" -painiketta.
5.6 CAN-väylän (ohjausvirran) kaapeleiden liittämi-
nen
Katso kaavioita sivulta 107, jos useita paneeleita on liitettävä.
huom
CAN-väylän virtalähde on aina kytkettävä 12 volttiin (≥10 V,
≤16 V).
CAN-linjan enimmäispituus on 40 metriä. Suurempia pituuk-
sia varten käytä VETUS CAN -toistinta (CANR).
varo
Kuten kansainvälisissä standardeissa edellytetään, kaikki
tasavirtajärjestelmän neutraalit (negatiiviset) johtimet on
kytkettävä yhteen keskuspisteeseen. Tämä estää vaarallisten
tilanteiden ja korroosio-ongelmien lisäksi myös CAN-
väyläjärjestelmän virheilmoitukset.
SUOMEKSI
6 Vianetsintä
Huomaa, että tämä on yleinen ohje. Tietyt toiminnot voivat vaihdella
hieman tyypeittäin.
Tarkista ja korjaa tarvittaessa seuraavat kohdat, jos järjestelmä ei toi-
mi kunnolla.
6.1 CAN-väyläjärjestelmä
• Onko virtalähde päällä?
• Onko CAN-väylän syöttöjännite oikea? (=12VDC).
• Kytkeytyykö ohjauspaneeli päälle?
• Onko kumpikin päätevastus asetettu oikein?
Huomautus: CAN-väylän teholähteessä on integroitu päätevastus.
• “Napsahtivatko” kaikki liittimet, kun ne asetettiin liitäntäkohtaan?
• Onko käytetty oikeita CAN-väyläkaapeleita ja ovatko ne hyvässä
kunnossa?
• Ovatko käytetty oikeita CAN-väyläliittimiä ja ovatko ne hyvässä
kunnossa?
• Eikö CAN-väyläverkon kokonaispituus ylitä 40 metriä?
• Onko jokainen "solmu" kytketty virtalähteeseen? Tarkista mittaa-
malla jännite solmun liittimen kahdesta vastakkaisesta nastasta
(nasta 1 = 12 VDC positiivinen, nasta 3 = 12 VDC nolla).
6.2 Potkurin asennus
• Onko akkuvirta kytketty päälle?
• Onko potkurin syöttöjännite oikea? (mittaa jännite moottoriohjai-
men liittimistä).
• Onko potkuri oikein konguroitu? (keula- tai peräpotkuri).
• Onko sekä plus- että nollakaapelilla oikea halkaisija ja pituus?
• Onko sekä plus- että nollajohtimet kytketty oikeisiin ohjauspotku-
rien moottoriohjaimen napoihin?
• Onko sekä plus- että nollajohdin reititetty oikein? Väärä reititys voi
saada johdot painautumaan piirilevyä vasten, mikä voi johtaa toi-
mintahäiriöihin.
• Onko nollakaapelin puristettu kaapelikenkä eristetty läheisistä
moottorikäämiliitännöistä? (välirengas asennettu?)
Huomautus: Ei koske keulapotkureita, joissa on ulkoiset kaapeli-
liitännät.
• Ovatko virransyöttökaapeleiden kaapelitiivisteet tiukasti kiristetty?
• Onko moottorin lämpöanturin valkoinen liitin kytketty oikein pii-
rilevyyn yläkannen alla?
• Onko moottoriohjaimen sulake (5 A) paikallaan?
• Onko liitin, joka kulkee yläkannen piirilevyltä potkurin moottori-
ohjaimeen, kiinnitetty ja onko kaikki liittimen nastat kytketty oi-
kein? (salpa paikallaan?)
