Vetus BOWB285 - Montering Av Tunnelröret; Att Göra Hål I Tunnelröret; Bogpropellerns Rostskydd

020814.02 73

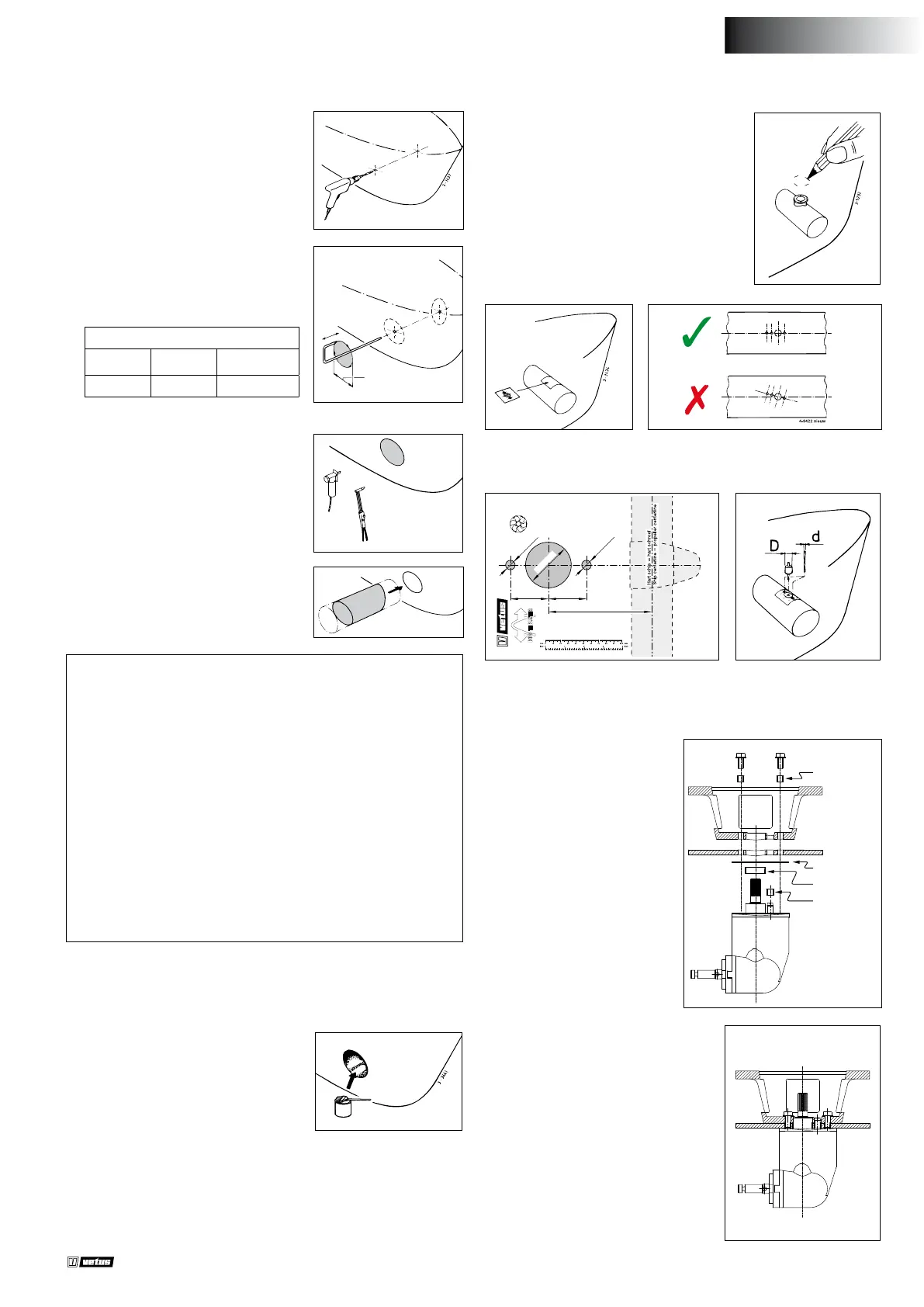

Installation manual BOW PRO Series Thruster: BOWB285 - BOWB300 - BOWB320
3.6 Att göra hål i tunnelröret
- Markera platsen där bogpropellern skall
monteras med hjälp av mellanänsen.
- Använd den medföljande borrjiggen för
att avgöra rätt plats för de hål som skall
borras upp.
Viktigt: Hålmönstret skall vara exakt i linje
med tunnelns centrumlinje.
Se borrmallen för storleken på de hål som ska borras.
Borra upp hålen i tunneln och ta bort eventuell skäggrand.
3.7 Bogpropellerns rostskydd
För att förhindra rostangrepp
får absolut ingen bottenfärg
som innehåller kopparoxid an-
vändas.
Katodskydd är absolut nödvän-
diga för att skydda alla metall-
delar som benner sig under
vatten.
För att skydda bogpropellerns
bakdel mot korrosion har den
bakre delen försetts med en
zinkanod som standard.
Om ett tunnelrör av stål- eller alumi-
nium används kan korrosionen mot-
verkas genom att fullständigt isolera
växelhuset i tunnelröret.
OBS! De medföljande packningarna
är inte elektriskt isolerande, och skall
därför bytas ut mot ett isolerande ma-
terial , t.ex. nylon.
Tunnelrör av polyester:
Harts: Det harts som används för tunnelröret av polyester är
isoftalsyra-polyesterharts (Norpol PI 2857).
Förbehandling: Rörets utsida måste ruggas upp. Avlägsna all
ytbeläggning så att glasberväven blottas, använd en slipskiva
till detta.
Viktigt: Behandla rörets ändar med harts när det har sågats till
rätt längd. På så sätt förhindras att det tränger in fukt i materialet.
Laminera: Det första lagret som skall appliceras är ett lager harts.
Lägg på en glasbermatta och impregnera den med harts, upp-
repa detta tills tillräckligt många lager har applicerats.
Tunnelrör av polyester skall färdigbearbetas på följande sätt:
• Rugga upp den härdade hartsen/glasbermattan. Applicera ett
lager harts (topcoat).
3.5 Montering av tunnelröret
• Borra 2 hål i båtens skrov, där tun-
nelns mittlinje skall vara, som stäm-
mer överens med mallredskapets
diameter.
D
• Stick in mallredskapet (tillverkas av
användaren) genom de båda förbor-
rade hålen och rita av tunnelrörets
yttre diameter på båtens skrov.
D [mm]
Stål Polyester Aluminium
318 323 320
• Gör upp hålen med en lövsåg eller
skärbrännare beroende på materialet
i båtens skrov.
• Montera tunnelröret.
• Behandla de ytor av röret som kom-
mer i kontakt med vattnet med ex-
empelvis ‘epoxyfärg’ eller 2-kompo-
nents polyuretanfärg.
• Applicera sedan eventuellt botten-
färg.
ø 300 mm
FOKKERSTRAAT 571 - 3125 BD SCHIEDAM - HOLLAND TEL.: +31 0(0)88 4884700 - sales@vetus.nl - www.vetus.com
vetus b.v.
Printed in the Netherlands
010121.01 2019-07
3
50 (1
31
/
32
”)
136 (5
3
/
8
”)
ø 12.5 (
1
/
2
”)
ø 12.5 (
1
/
2
”)
ø 60 (2
3
/
8
”)
50 (1
31
/
32
”)
Schaal 1:1
Scale 1:1
Maßstab 1:1
Echelle 1:1
Escala 1:1
Scala 1:1
Skala 1:1 Skala 1:1
Målestokk 1:1
Suhde 1:1
Skala 1:1
Packning
Isolerings-
hylsa
Isolerings-
hylsa
SVENSKA
