4 Montering
4.1 Introduktion
oBs!
Det utrymme där bogpropellerns el-
motor monteras samt det utrymme där
batteriet placeras skall vara torra och
välventilerade.
För huvudmått se ritning sida 106.

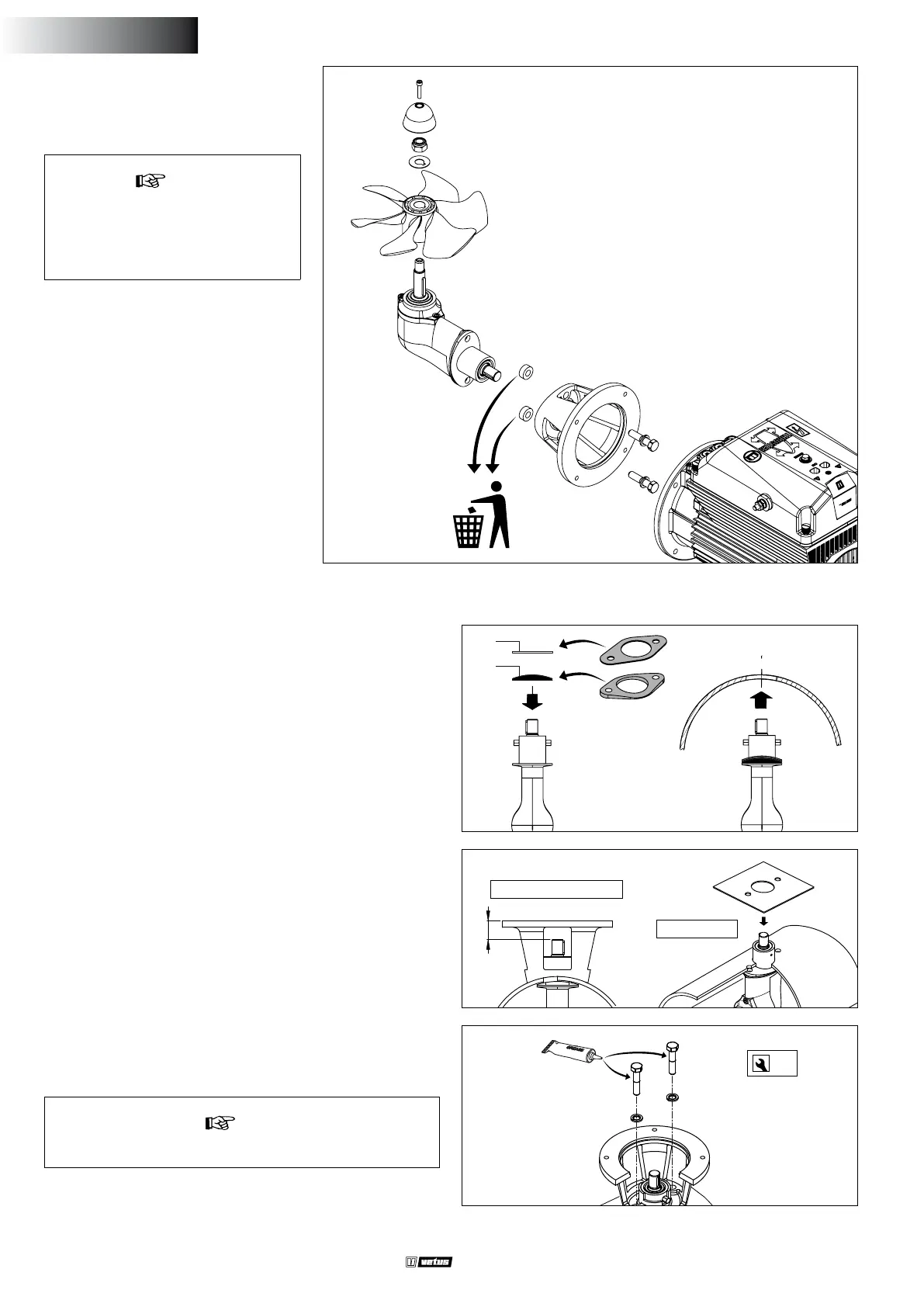

Bogpropellen levereras i delar enligt bilden.
4.2 Montering av växelhus och mellanäns
• Se till att plastmellanlägget (1) är placerat på bakstycket.
• För in en packning (2) mellan bakstycke och tunnelrör.
• Lägg på ett tätningsmedel (polyuretan* eller silikon) mellan akter-
stycke och packning och mellan packning och tunnelrörets vägg.
• Placera akterstycket i hålet i tunnelröret.
Extra packningar är till för att fylla ut akterstycket.
*) t.ex. Sikaex®-292.
• Fetta in hålet i mellanänsen och sätt mellanänsen på plats.
• Kontrollera nu mått ‘H’, detta ska vara 70 - 76 mm
• Placera en extra packning mellan tunnelröret och mellanänsen
om mått ‘H’ är mindre än 70 mm.
• Kontrollera mått ‘H’ återigen.
M12 19
30 - 35 Nm
Outboard Gear
Grease
• Slutmontera mellanänsen på växelhuset, fetta in bultarnas gän-
gor med ‘växellådsolja för utombordare’ *) innan du monterar
dem.
oBs!
Kontrollera omedelbart vid sjösättning att båten inte läcker.
*) Ett lämpligt fett är VETUS ”Shipping Grease” (fett för marint bruk),
art.nummer: VSG.
ø 300 mm
74 020814.02
Installation manual BOW PRO Series Thrusters: BOWB285 - BOWB300 - BOWB320
