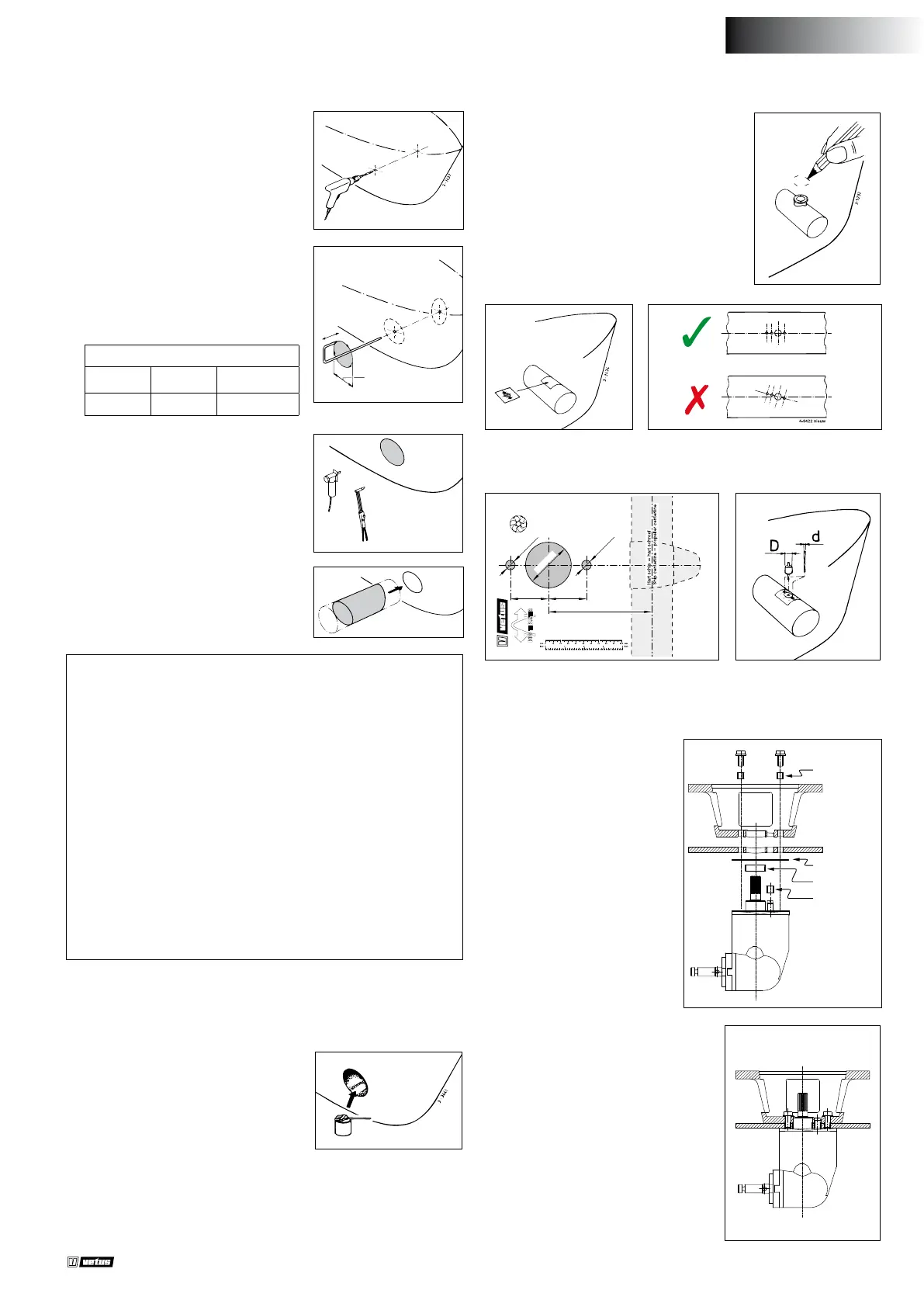

Installation manual BOW PRO Series Thruster: BOWB285 - BOWB300 - BOWB320
3.6 Come praticare i fori nel tunnel
- Per mezzo della angia intermedia, con-
trassegnare il punto in cui deve essere
montata l’elica di prua.
- Utilizzare la sagoma in dotazione per
indicare il punto esatto in cui praticare
i fori.
Attenzione: I fori devono essere contras-
segnati precisamente al centro del tunnel.
Utilizzate la maschera di foratura per stabilire le dimensioni dei fori.
Praticare i fori nel tunnel e ripulirli bene.
3.7 Protezione dell’elica di prua contro la corrosione
Per evitare i problemi legati alla
corrosione, non applicare per
nessun motivo dell’anti-fouling
contenente ossido di rame.
La protezione catodica è indi-
spensabile per la protezione di
tutte le parti metalliche che si
trovano sott’acqua.
La parte terminale dell’elica di
prua è dotata di un anodo di
zinco per
la protezione dalla corrosione.
La corrosione di un tunnel in acciaio o
alluminio può essere ridotta tramite il
montaggio isolato del piedino nel tun-
nel.
N.B. Le guarnizioni in dotazione sono
già elettricamente isolate. Al contrario,
i bulloni ed il fuso devono essere do-
tati di materiale isolante, ad esempio
bussole in nylon.
Tunnel in poliestere:
Resina: La resina utilizzata per il tunnel in poliestere è resina po-
liestere a base di acido isoftalico (Norpol PI 2857).
Trattamento: L’esterno del tunnel deve essere pulito. Utilizzando
un disco per molatura, rimuovere tutto lo strato superiore no
alla bra di vetro.
Importante: Trattare con della resina le estremità del tunnel,
dopo aver segato quest’ultimo alla lunghezza desiderata. Così si
eviterà che l’umidità penetri nel materiale.
Laminare: Come primo strato applicare uno strato di resina.
Applicare un feltro di bra di vetro e impregnarlo con la resina,
ripetendo questa operazione nché non sarà stato applicato un
numero suciente di strati.
Un tunnel in poliestere deve essere rinito come segue:
• Pulire il feltro di bra di vetro/ resina indurito. Applicare uno stra-
to di resina (topcoat).
3.5 Installazione del tunnel
- Praticare 2 fori nello scafo, nel punto
in cui deve venire a trovarsi l’asse di
simmetria del tunnel, come base di
riferimento secondo il materiale con
cui è.
D
- Far passare lo strumento utilizzato
per contrassegnare (fatto da voi!) at-
traverso ambedue i fori pre-praticati,
e contrassegnare il diametro esterno
del tunnel sullo scaf o.
D [mm]
Acciaio Poliestre Alluminio
318 323 320
- Costruito lo scafo fare i due fori con
utensili a apropriati.
- Montare il tunnel.
• Trattare i lati del tunnel che vengo-
no in contatto con l’acqua con ad es.
‘vernice epossidica’ o cun una verni-
ce con poliuretane a 2 componenti.
• Applicare successivamente un even-
tuale anti-incrostante.
ø 300 mm
FOKKERSTRAAT 571 - 3125 BD SCHIEDAM - HOLLAND TEL.: +31 0(0)88 4884700 - sales@vetus.nl - www.vetus.com
vetus b.v.
Printed in the Netherlands
010121.01 2019-07
3
50 (1
31
/
32
”)
136 (5
3
/
8
”)
ø 12.5 (
1
/
2
”)
ø 12.5 (
1
/
2
”)
ø 60 (2
3
/
8
”)
50 (1
31
/
32
”)
Schaal 1:1
Scale 1:1
Maßstab 1:1
Echelle 1:1
Escala 1:1
Scala 1:1
Skala 1:1 Skala 1:1
Målestokk 1:1
Suhde 1:1
Skala 1:1
Guarnizione
Boccola di
isolamento
Boccola di
isolamento
