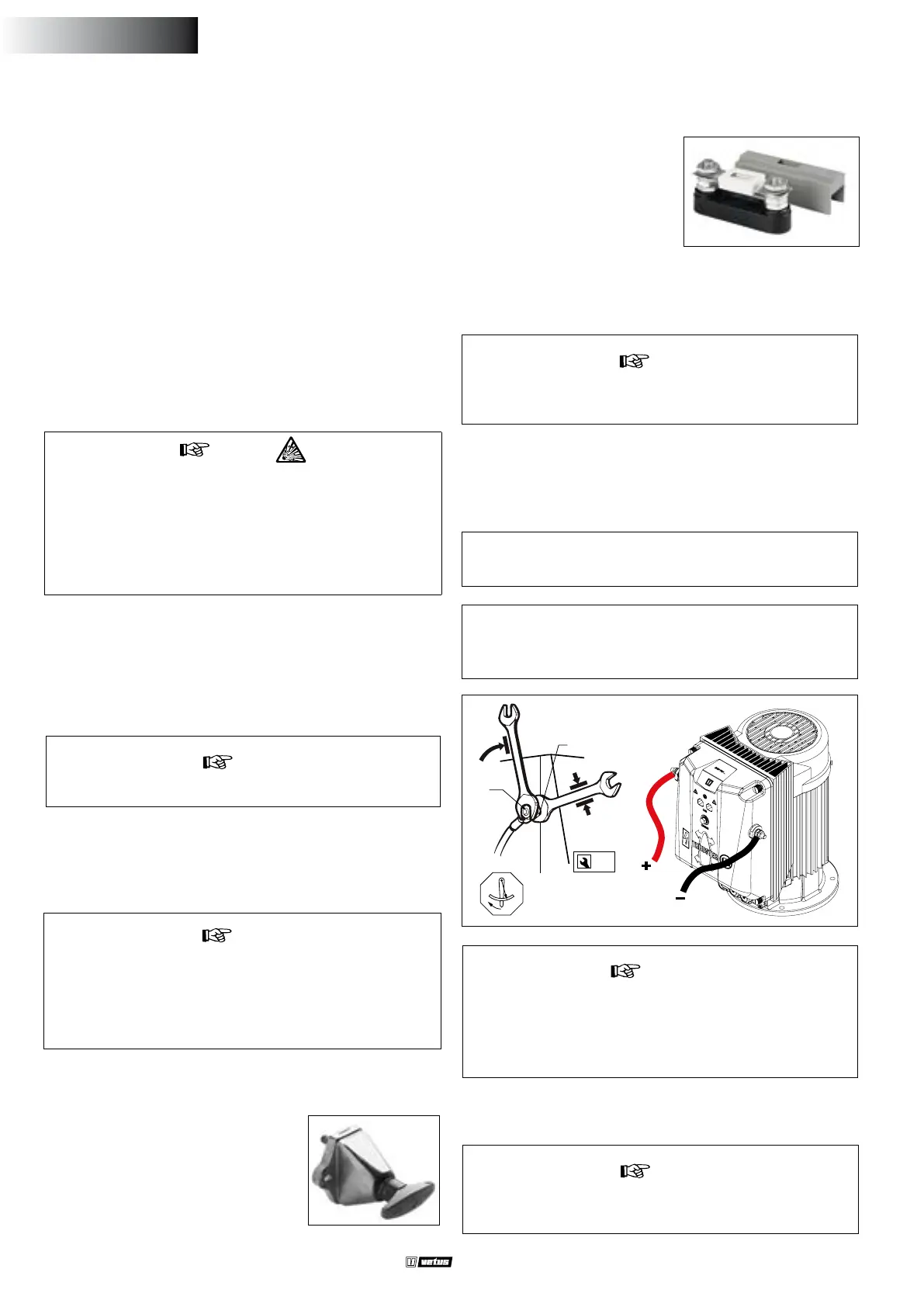

Installation manual BOW PRO Series Thrusters: BOWB285 - BOWB300 - BOWB320
Akun kokonaiskapasiteetin tulee olla riittävä keulapotkurille (katso
oheista taulukkoa). Kts. sivu 114 akkukapasiteetin soveltuvuus.
Taulukossa on annettu akkukapasiteetin vähimmäismäärä.
Suurempi akkukapasiteetti mahdollistaa vieläkin paremman keu-
lapotkurin toiminnan!
Suosittelemme huoltovapaata VETUS-akkua joita on saatavissa te-
hoissa: 55 Ah, 70 Ah, 90 Ah, 108 Ah, 143 Ah sekä 165Ah.
Suosittelemme keulapotkurille omaa akkua jotta akku voidaan sijoit-
taa keulapotkurin läheisyyteen. Näin vältytään pitkien akkukaapelei-
den aiheuttamalta tehonhäviöltä.
Käytä ainoastaan teholtaan ja käyttötarkoitukseltaan tarkoituksen-
mukaisia akkuja.
5 Virransyöttö
huom
Muista käyttää tiivistettyjä paristoja, jos paristot sijaitsevat sa-
massa tilassa työntöjousi.
VETUS SMF ja AGM huoltovapaat paristot sopivat erinomaisesti
tähän käyttöön.
Tiivistämättömistä paristoista saattaa kehittyä pieni määrä rä-
hähdysaltista kaasua latauksen aikana.
5.2 Päävirtakaapelit (akkukaapelit)
Pienin langan poikkileikkaus ja akun kapasiteetti on sovitettava keu-
lapotkurin kokoon. Katso oikeat arvot sivun 114 taulukosta.
huom
Keulapotkurisi asennus- ja käyttöohjeessa eriteltyjen teknis-
ten tietojen mukaisesti maksimi kytkentävirran kesto ja työn-
tövoima perustuvat suositeltuihin akkukapasiteetteihin ja
akkukaapeleihin.
5.3 Pääkytkin
katso sivulla 112
Pääkytkin täytyy olla liitetty positiiviseen
johtoon.
VETUS-akun kytkin tyyppiä BATSW600 on
sopiva kytkin.
5.4 Sulakkeet
Pääsulake 1, katso sivulla 112
5.1 Akun valinta
"Plus-kaapelissa" pääkytkimelle on
myös asennettava sulake niin lä-
hellä akkua kuin mahdollista.
Tämä sulake suojaa veneen virtalä-
hdettä oikosululta.
Voimme myös toimittaa sulakkeen pidikkeen kaikille sulakkeille,
VETUS-tuotenumero: ZEHC100.
Katso sivulta 114 sopivan sulakkeen koko.
huom
Kun vaihdat sulakkeen, vaihtosulakkeen tulee olla samaa ka-
pasiteettia.
5.5 Päävirtakaapelien liitäntä ja keulapotkurin ja/
tai peräohjailupotkurin kongurointi
Varmista, ettei mitään sähköosia löysty, kun kytket sähköjoh-
toja.
Tarkista kaikki sähkökytkennät 14 päivän kuluttua. Sähkö-
osat (kuten pultit ja mutterit) voivat löystyä lämpötilavaihte-
lun seurauksena.
• Tuo kaapelikengät akkukaapeleihin ja kiinnitä kaapelit moottorin-
ohjaimeen.
huom
Moottoriohjaimen mutterin kiristysmomentti on maksimis-
saan 10 Nm.
MCVB boosted lataustoiminto
MCVB boosted-lataustoiminnon avulla 48 V:n moottoria voidaan
käyttää 24 V:n järjestelmässä. charge function, the 48 Volt motor can
be used in an (existing) 24 V on-board power grid. 48 voltin akusto
latautuu kytkemällä 24 voltin akuston MCVB boosted-lataukseen.
Näin erillistä laturia ei tarvita. Katso sivu kytkentäkaavio sivulta 113.
huom
MCVB boosted-lataustoiminto sopii ainoastaan lyijyakuille.
SUOMEKSI
Liitäntäkaaviot, ks. myös sivu 112
48 Volt
8 - 10 Nm
13
1
2
2 x M8
(6 - 7 ft.lbf)
huomaa!
Vältä kiertämästä pulttia ja mutteria 1 kaapelien liitännän aika-
na. Pidä sen takia kiristäessäsi mutteria 2 ruuviavain mutterilla 1
ilman, että kierrät ruuviavainta. Mutterin 2 kiristysmomentti on
8 - 10 Nm.
