Installation manual BOW PRO Series Thrusters: BOWB285 - BOWB300 - BOWB320
DL
=
α
α : min. 0º
max. 15º
D = 300 mm
L = 300 ... 900 mm
A
D
D = 300 mm R = 30 mm
C = 30 ... 45 mm
R
R
B
C
C

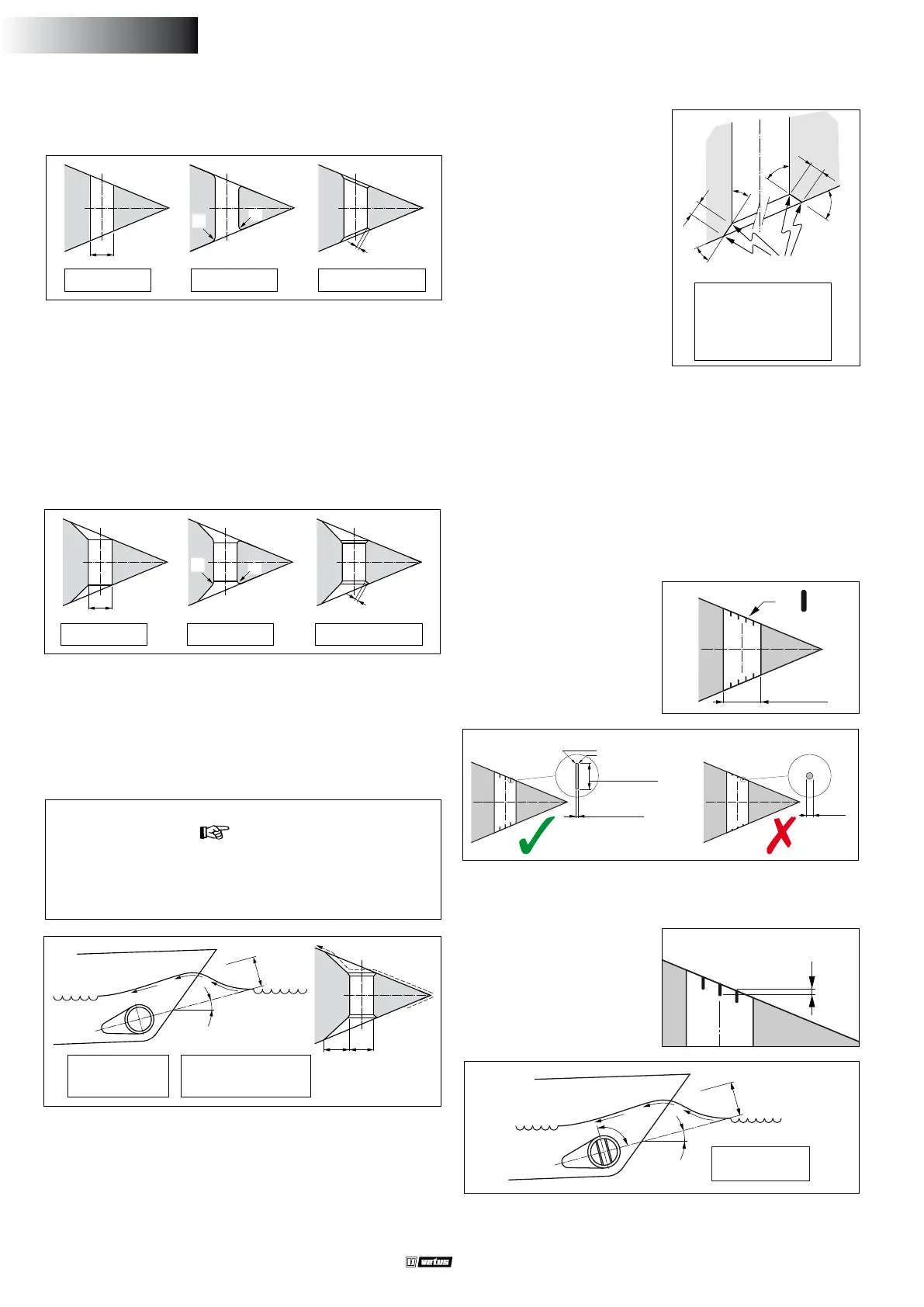

3.3 Tunnelin liittäminen aluksen runkoon
vinkki:
On huomioitava että tunnelin asennustapa vaikuttaa merkittäväs-
ti keulapotkurin tehoon sekä tunnelin aiheuttamaan veden vas-
tukseen aluksen liikkuessa.
Tunneli voidaan liittää kuvan mukaisesti suoraan runkoon ilman vet-
tä ohjaavaa syvennystä (katso jäljempänä).
A Liitoskohta voidaan jättää jyrkäksi.
B Liitoskohdat on kuitenkin parempi pyöristää siten että säde ’R’ on
noin 0.1 x D.
C Parempi tulos saadaan viistämällä ‘C’ mitalla 0.1- 0.15 x D.
D
R
R
C
A B C
D = 300 mm R = 30 mm
C = 30 ... 45 mm
Virtausvastusta voidaan alentaa merkittävästi tekemällä tunnelin ta-
kareunaan kuvan mukaisen syvennys.
Mikäli tunnelin ja rungon liitos-
kohdat tehdään viisteillä tulisi ne
tehdä oheisen kuvan mukaisesti.
Tee viisteet (C) mitoilla 0.1 - 0.15
x D ja varmista että tunnelin ja
viisteen välinen kulma vastaa
viisteen ja rungon välistä kulmaa.
C
C
β
γ
γ
β
C = 30...45 mm
D = 300 mm
β = β
γ = γ
Terävä
A Liitoskohta voidaan jättää jyrkäksi myös syvennyksen kanssa.
B Liitoskohdat on kuitenkin parempi pyöristää myös syvennyksen
kanssa siten että säde ’R’ on noin 0.1 x D.
C Paras tulos saadaan syvennyksellä sekä viistämällä ‘C’ mitalla 0.1-
0.15 x D.
- Syvennyksen pituus ‘L’ tulisi olla 1 x D - 3 x D.
- Syvennyksen keskilinja (katso kuva) tulisi olla oletetun keula-aal-
lon suuntainen.
3.4 Ristikko tunnelin suulla
Tunnelin suulle voidaan asentaa ristikko suojaamaan keulapotkuria
vierailta esineiltä. On kuitenkin huomioitava että ristikko heikentää
keulapotkurin tehoa.
Tästä johtuen työntövoimaan ja runkovastukseen kohdistuvan hai-
tallisen vaikutuksen rajoittamiseksi mahdollisimman pieneksi nor-
maalilla nopeudella ajettaessa on otettava huomioon seuraavaa:
4 x
300 mm
- Tangoissa täytyy olla suorakulmainen halkaisija.
- Älä käytä pyöreitä tankoja.
- Tangot täytyy olla asennettu siten että ne ovat kohtisuorassa odo-
tettavissa olevaan aallon muodostukseen.
ø ...
3 mm
min. 20 mm
max. 40 mm
ca. 0,7 x 0,7 mm
=
α
α : min. 0º
max. 15º
90º
Päällekkäisyys
- Älä laita reikää kohti enem-
män tankoja kuin mitä piir-
roksessa on mainittu.
- Tangoilla täytyy olla tietty
päällekkäisyys.
