020814.02 53

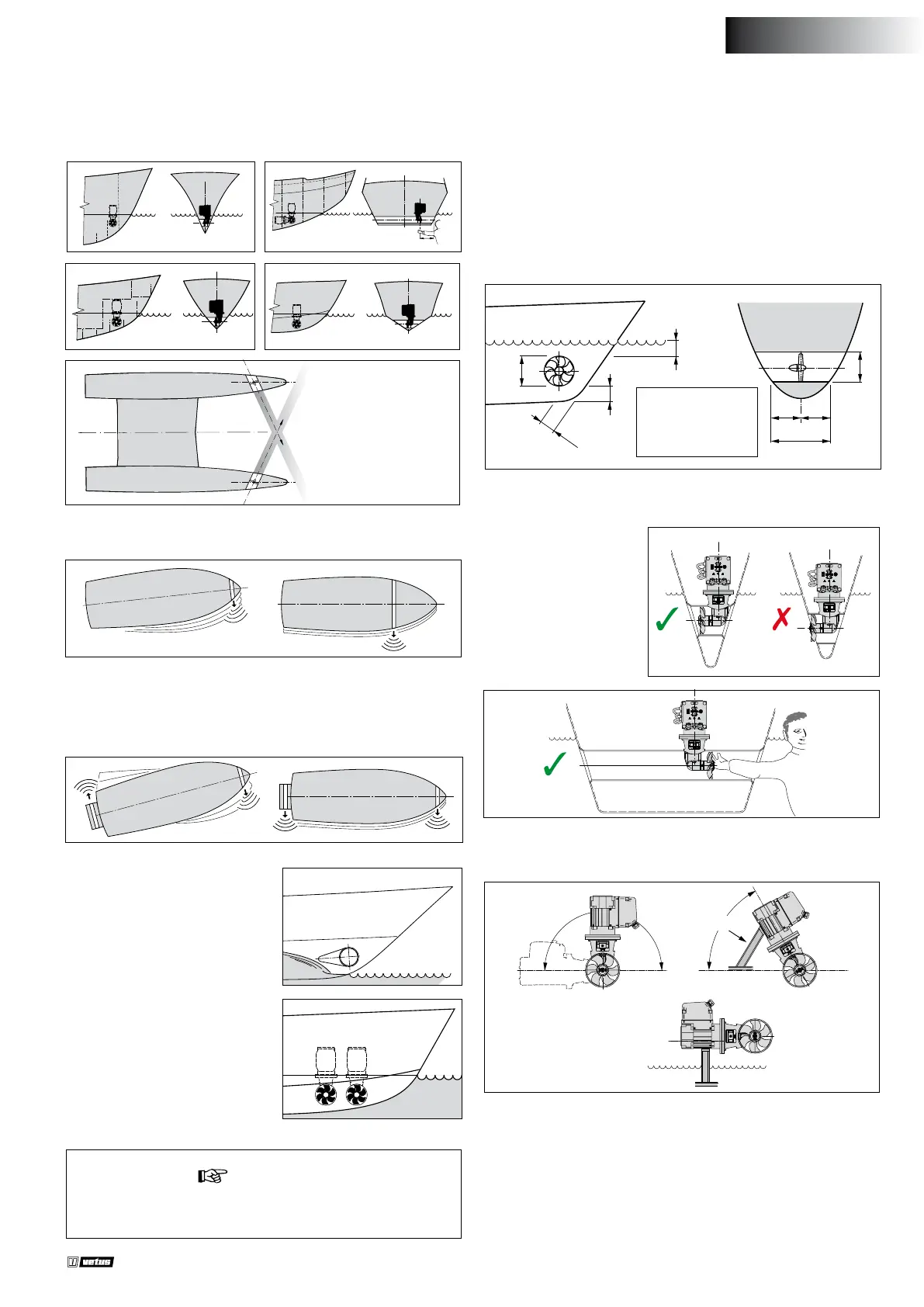

Installation manual BOW PRO Series Thruster: BOWB285 - BOWB300 - BOWB320
A
D
A
A
D
B
=
=
D = 300 mm
A = 150 mm
B = 600...1200 mm
180º
<60º
Livello massimo
dell’acqua di sentina
3.2 Collocazione dell’elica di prua nel tunnel
Al momento di determi-
nare l’esatta posizione
dell’elica nel tunnel è ne-
cessario tenere presente
che l’elica NON deve fuo-
riuscire dal tunnel.
- Il motore può essere montato in diverse posizioni.
- Se il motore viene montato in posizione orizzontale o inclinata, è
assolutamente necessario provvedere a un supporto.
- Il motore deve essere sempre collocato al di sopra del livello mas-
simo dell’acqua di sentina.
Lelica, di preferenza, deve trovarsi sull’asse di simmetria della nave.
3 Suggerimenti per l’installazione
Alcuni esempi di installazione.
Per ottenere un risultato ottimale, collocare il tunnel dell’elica il più
possibile verso la prua dell’imbarcazione.
Installazione di 2
eliche di prua
in un catamarano
Se, oltre ai movimenti della prua della nave, è necessario controllare
anche i movimenti laterali della poppa, è possibile installare anche
unelica di prua all’altezza della parte posteriore della nave.
In una imbarcazione planante,
se possibile collocare il tunnel in
modo tale che questo si trovi so-
pra il livello dell’acqua durante la
velocita di crociera, così da evitare
qualsiasi attrito.
Installazione di due eliche di prua
l’una dietro l’altra per le imbar-
cazioni di grosse dimensioni. In
questo caso, a seconda delle con-
dizioni meteorologiche, le eliche
possono essere usate singolar-
mente o simultaneamente.
suGGerimento:
Sconsigliamo l’installazione di 2 eliche di prua in un solo (1) tun-
nel; la propulsione non raddoppia!
Al momento di scegliere la posizione del tunnel, per un risultato otti-
male, è necessario tenere presente i seguenti fattori:
- La dimensione A indicata nel disegno deve essere almeno 0,5 x D
(D è il diametro del tunnel).
- La lunghezza del tunnel (dimensione B) deve essere 2 x D no a
4 x D.
3.1 Collocazione del tunnel
ITALIANO
