1
2
H
H = 70 - 76 mm
H < 70 mm
4 Einbau
4.1 Einleitung
achtunG!
Der Raum, in dem der Elektromotor der
Bugschraube aufgestellt wird, und der
Raum, in dem der Akku aufgestellt wird,
müssen trocken und gut belüftet sein.
Für Einbauabmessungen, siehe Zeichnung
auf Seite 106.

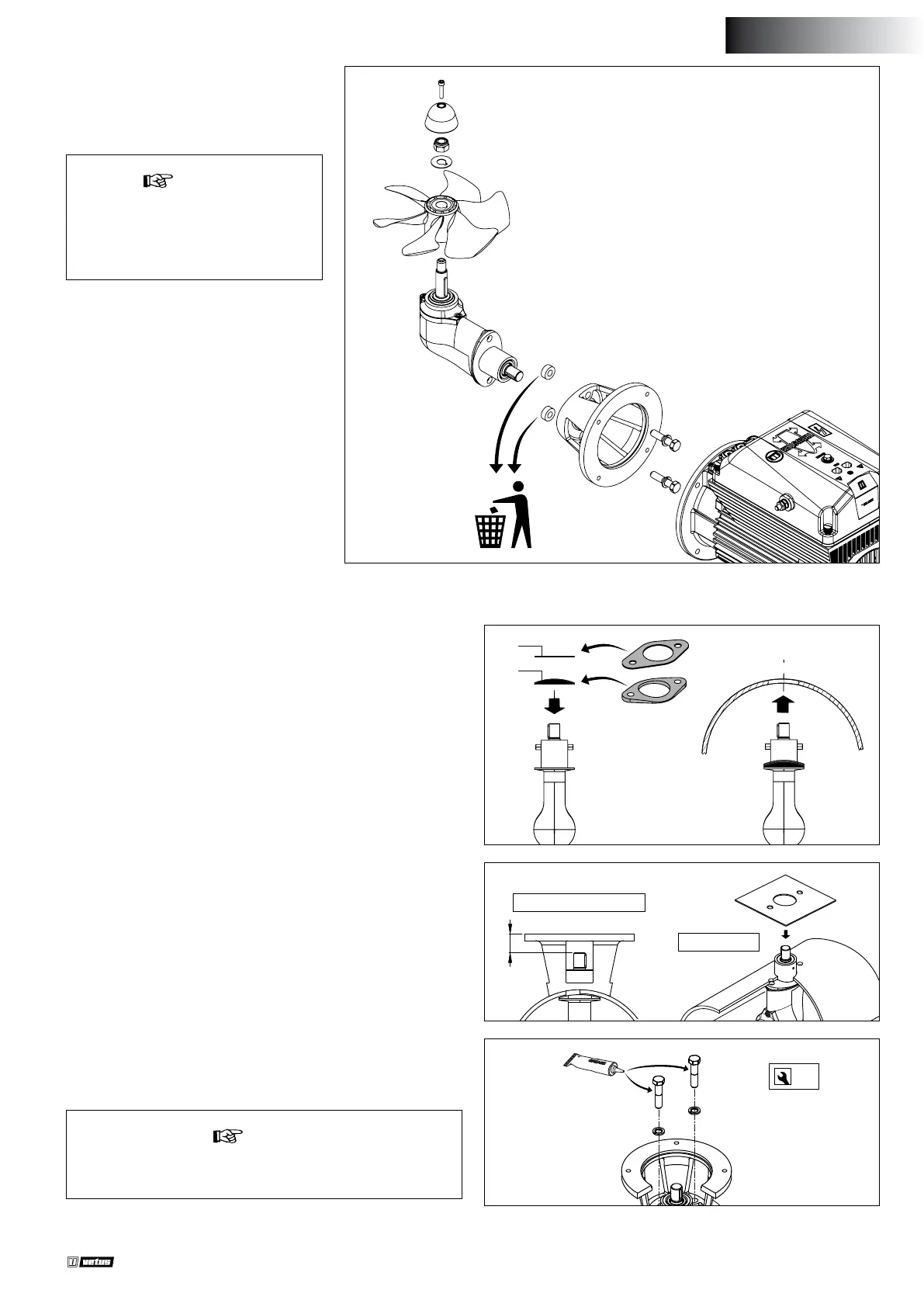

Das Bugstrahlruder wird wie abgebildet in
Teilen geliefert.
4.2 Befestigung des Unterwasserteils und des Zwischenansches
• Achten Sie darauf, dass das Kunststo-Passelement (1) auf dem
Endstück angebracht ist.
• Montieren Sie eine Dichtung (2) zwischen Unterwasserteil und
Tunnelrohr.
• Zwischen Unterwasserteil und Dichtung und zwischen Dichtung
und Tunnelrohrwand bitte ein Abdichtmittel (auf Polyurethan-*
oder Silikonbasis) verwenden.
• Montieren Sie das Unterwasserteil in dem Loch im Tunnelrohr.
Die zusätzlichen Dichtungen sind dafür bestimmt, das Unterwas-
serteil ausfüllen zu können.
*) Z.B. Sikaex® - 292.
• Das Loch des Zwischen-ansches einfetten und den Flansch aufstellen.
• Das Maß ‘H’ prüfen; dieser Abstand soll zwischen 70 und 76 mm
gelegen sein.
• Wenn sich das Maß ‘H’ kleiner herausstellt als 70 mm, eine zusätz-
liche Dichtung zwischen Tunnel-rohr und Zwischenansch an-
bringen.
• Das Maß ‘H’ jetzt erneut prüfen.
M12 19
30 - 35 Nm
Outboard Gear
Grease
• Jetzt den Zwischenansch denitiv zum Unterwasserteil befe-
stigen. Die Bolzengewinden zuerst mit ‘outboard gear grease’ *)
einfetten.
achtunG!
Unmittelbar nach dem Stapellauf des Schies auf mögliche
Lecks prüfen
*) Ein geeignetes Fett ist das VETUS „Shipping Grease“, Artikelcode: VSG.
ø 300 mm
020814.02 29
Installation manual BOW PRO Series Thruster: BOWB285 - BOWB300 - BOWB320
DEUTSCH
