Installation manual BOW PRO Series Thruster: BOWB285 - BOWB300 - BOWB320
DEUTSCH
DL
=
α
α : min. 0º
max. 15º
D = 300 mm
L = 300 ... 900 mm
A
D
D = 300 mm R = 30 mm
C = 30 ... 45 mm
R
R
B
C
C

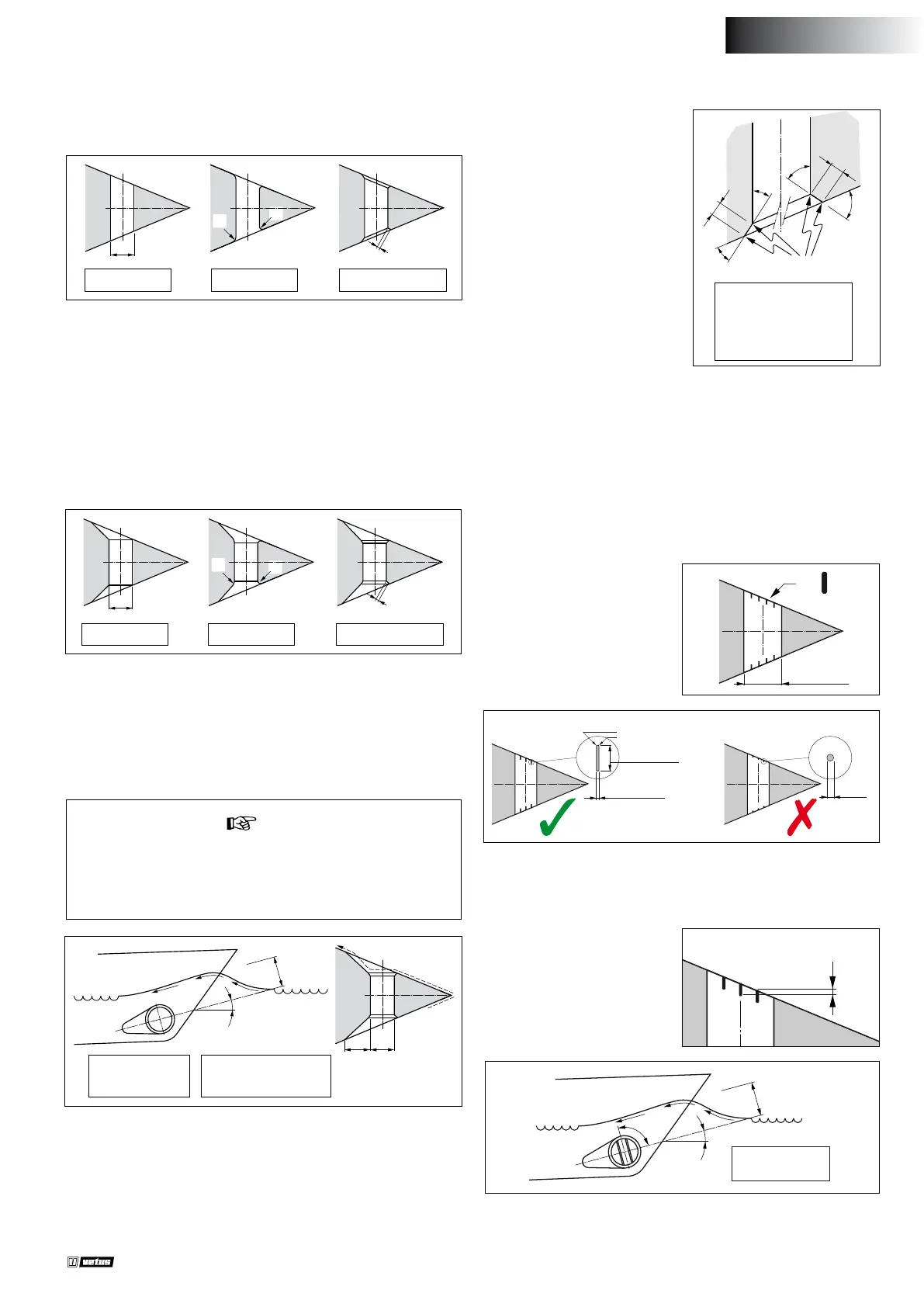

3.3 Übergang vom tunnelrohr zum schisrumpf
tipp:
Die Art und Weise worauf das Tunnelrohr zum Schisrumpf
übergeht, beeinusst sehr den von der Bugschraube gelieferten
Schubkraft, sowie auch den Rumpfwiderstand während normaler
Fahrt.
Eine Direktverbindung vom Tunnelrohr zum Schisrumpf, ohne Mu-
schel, ergibt einen befriedigenden Erfolg.
A Ein Direktübergang zum Schisrumpf kann scharfkantig sein.
B Es ist jedoch besser, den Übergang mit einem Radius ‘R’ von ca.
0,1 x D abzurunden.
C Noch besser ist es, schräge Seiten ‘C’ von 0,1 bis 0,15 x D zu ver-
wenden.
D
R
R
C
A B C
D = 300 mm R = 30 mm
C = 30 ... 45 mm
Der Übergang vom Tunnelrohr zum Schisrumpf, mit Muschel, pro-
duziert einen niedrigeren Rumpfwiderstand während der normale
Fahrt.
Wenn der Übergang vom Tunnel-
rohr zum Schisrumpf mit abge-
schrägter Seite versehen wird, so
soll die Ausführung laut obenste-
hender Zeichnung durchgeführt
werden.
Die abgeschrägte Seite (C) be-
kommt eine Länge von 0,1 bis
0,15 x D und es soll darauf geach-
tet werden daß der Winkel zwi-
schen Tunnelrohr und Schis-
rumpf identisch ist mit dem
Winkel zwischen Schisrumpf
und der schrägen Seite.
C
C
β
γ
γ
β
C = 30...45 mm
D = 300 mm
β = β
γ = γ
Scharf
A Der Übergang zum Schisrumpf, mit Muschel, kann scharfkan-
tig gemacht werden.
B Besser ist es, den Übergang mit Muschel mit einem Radius ‘R’
von ca. 0,1 x D abzurunden.
C Das beste ist ein Übergang mit Muschel mit einer schrägen Sei-
te ‘C’ von 0,1 bis 0,15 x D.
- Die Länge ‘L’ des Muschels soll zwischen 1 x D und 3 x D sein.
- Ein Muschel soll auf solcher Art und Weise in den Schisrumpf
aufgenommen werden, daß die Herzlinie des Muschels mit der zu
erwartenden Form der Bugwelle zusammenfällt.
3.4 Gitterstäbe in den Tunnelrohrönungen
Obwohl die Schubkraft dadurch ungünstig beeinusst wird, könnten
zu den Tunnelönungen Gitterstäbe montiert werden, zum Schutz
der Schraube.
Um die nachteiligen Auswirkungen auf die Schubkraft und den
Rumpfwiderstand bei normaler Fahrt möglichst zu begrenzen, soll-
ten folgende Punkte berücksichtigt werden:
4 x
300 mm
- Die Gitterstäbe müssen eine rechteckige Form (im Durchschnitt)
haben.
- Verwenden Sie keine runden Stäbe.
- Die Stäbe müssen so angebracht werden, dass sie senkrecht zu
der zu erwartenden Bugwellenform stehen.
ø ...
3 mm
min. 20 mm
max. 40 mm
ca. 0,7 x 0,7 mm
=
α
α : min. 0º
max. 15º
90º
Überlappung
- Montieren Sie pro Rumpfö-
nung nicht mehr Gitterstäbe
als in der Zeichnung darge-
stellt.
- Die Gitterstäbe müssen ein
bestimmtes Maß Überlap-
pung aufweisen.
