Installation manual BOW PRO Series Thrusters: BOWB285 - BOWB300 - BOWB320

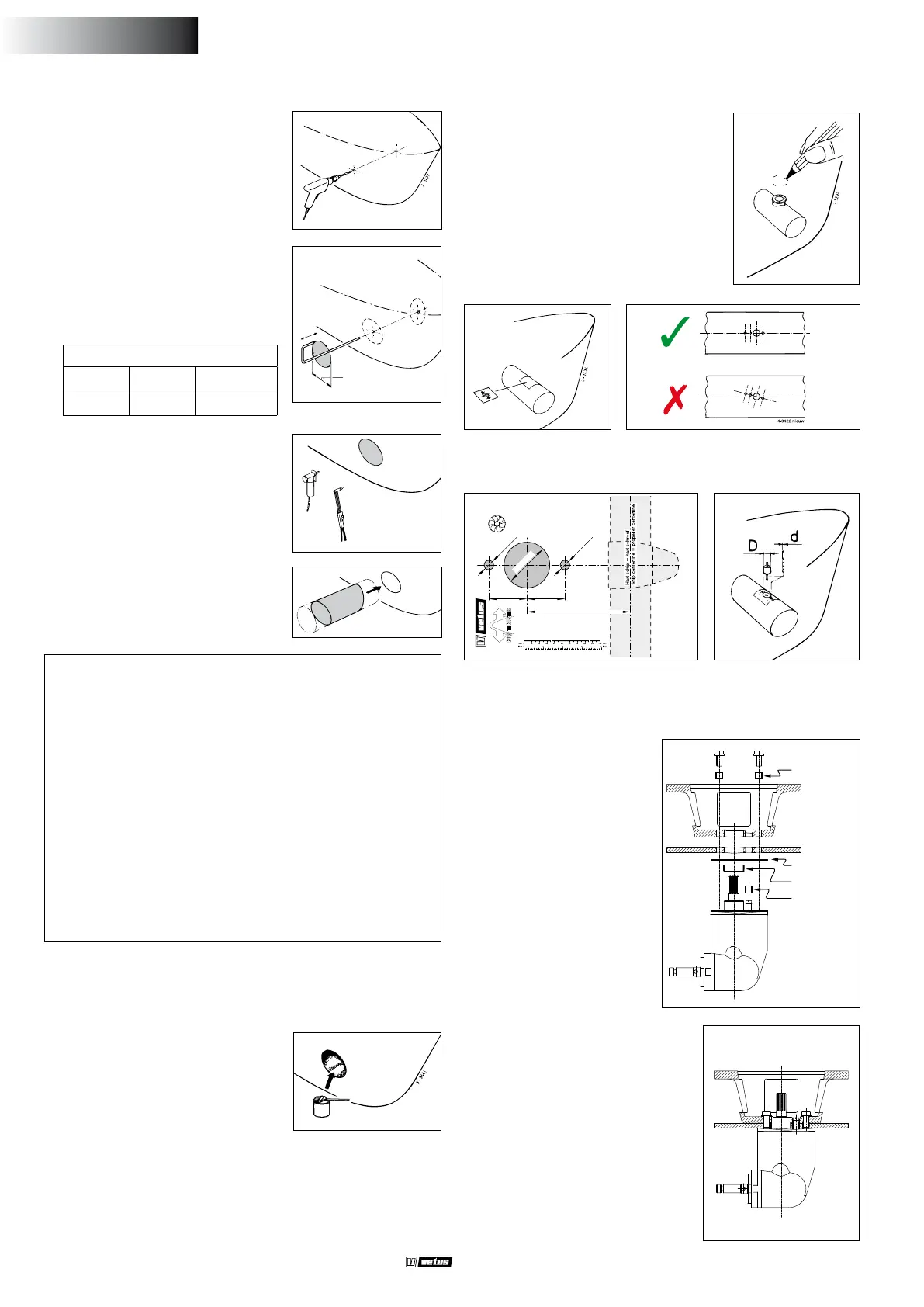

3.6 Boring af hullerne i tunnelrøret
- Marker ved hjælp af mellemangen det
sted, hvor bovskruen skal monteres.
- Brug den medfølgende boreskabelon
for at bestemme præcist, hvor hullerne
skal bore
Vigtigt: Hulmønstret skal ligge akkurat på
midterlinjen af tunnelrøret.
Se boreskabelonen for målene af de huller, der skal bores.
Bor hullerne i tunnelrøret, og afgrat hullerne i kanterne.
3.7 Beskyttelse af bovskruen mod tæring
For at forhindre problemer
med tæring, må der absolut
ikke bruges antifoulingmaling,
som indeholder kobberoxid.
Katodisk beskyttelse er absolut
nødvendig for konservering af
alle metaldele, som bender
sig under vandlinjen.
For at beskytte bovskruens en-
destykke mod tæring, er ende-
stykket allerede udstyret med
en zinkanode.
Ved et tunnelrør af stål eller alumi-
nium kan man reducere tæring ved at
sørge for, at endestykket er helt isole-
ret i tunnelrøret.
OBS! De medfølgende pakninger giver
allerede elektrisk isolering. Bolten og
skaftet skal dog udstyres med isolati-
onsmateriale, f.eks. nylonbøsninger.
Tunnelrør af polyester:
Harpiks: Til tunnelrøret af polyester anvendes isoftalsyrepoly-
esterharpiks (Norpol PI 2857).
Forbehandling: Rørets yderside skal gøres ru. Fjern hele topla-
get helt ned til glasberen. Brug en slibeskive til dette.
Vigtigt: Rørenderne skal behandles med harpiks, når disse er
blevet savet i den ønskede længde. På denne måde undgås, at
fugt kan trænge ind i materialet.
Laminering: Påfør et lag harpiks som første lag. Læg en glas-
bermåtte på, og imprægner denne med harpiks. Gentag dette,
indtil der er opbygget et tilstrækkeligt antal lag.
Et tunnelrør af polyester skal slutbehandles på følgende måde:
• Gør den hærdede harpiks/glasbermåtten ru. Påfør et lag harpiks
(topcoating).
3.5 Installering af tunnelrøret
• Bor 2 huller i skibsskroget på det
sted, hvor midterlinjen af tunnelrøret
skal være, i overensstemmelse med
markeringsredskabets diameter.
D
• Stik markeringsredskabet (som man
laver selv) gennem de to forborede
huller, og tegn omkredsen af tun-
nelrørets udvendige diameter på
skroget.
D [mm]
Stål Polyester Aluminium
318 323 320
• Skær hullerne ud ved hjælp af en
dekupørsav eller en skærebrænder,
afhængigt af skibsskrogets materiale.
• Monter tunnelrøret.
• Behandl den side af røret, som kom-
mer i kontakt med vand, med f.eks.
‘epoxymaling’ eller 2-komponent po-
lyuretanmaling.
• Påfør derefter eventuelt en antifou-
lingmaling.
ø 300 mm
FOKKERSTRAAT 571 - 3125 BD SCHIEDAM - HOLLAND TEL.: +31 0(0)88 4884700 - sales@vetus.nl - www.vetus.com
vetus b.v.
Printed in the Netherlands
010121.01 2019-07
3
50 (1
31
/
32
”)
136 (5
3
/
8
”)
ø 12.5 (
1
/
2
”)
ø 12.5 (
1
/
2
”)
ø 60 (2
3
/
8
”)
50 (1
31
/
32
”)
Schaal 1:1
Scale 1:1
Maßstab 1:1
Echelle 1:1
Escala 1:1
Scala 1:1
Skala 1:1 Skala 1:1
Målestokk 1:1
Suhde 1:1
Skala 1:1
Pakning
Isolations-
bøsning
Isolations-
bøsning
