Vetus BOWB285 - Overgang Fra Tunnelrør Til Skipsskrog; Stenger I Tunnelrøråpningen

020814.02 81
Installation manual BOW PRO Series Thruster: BOWB285 - BOWB300 - BOWB320
NORSK
DL
=
α
α : min. 0º
max. 15º
D = 300 mm
L = 300 ... 900 mm
A
D
D = 300 mm R = 30 mm
C = 30 ... 45 mm
R
R
B
C
C

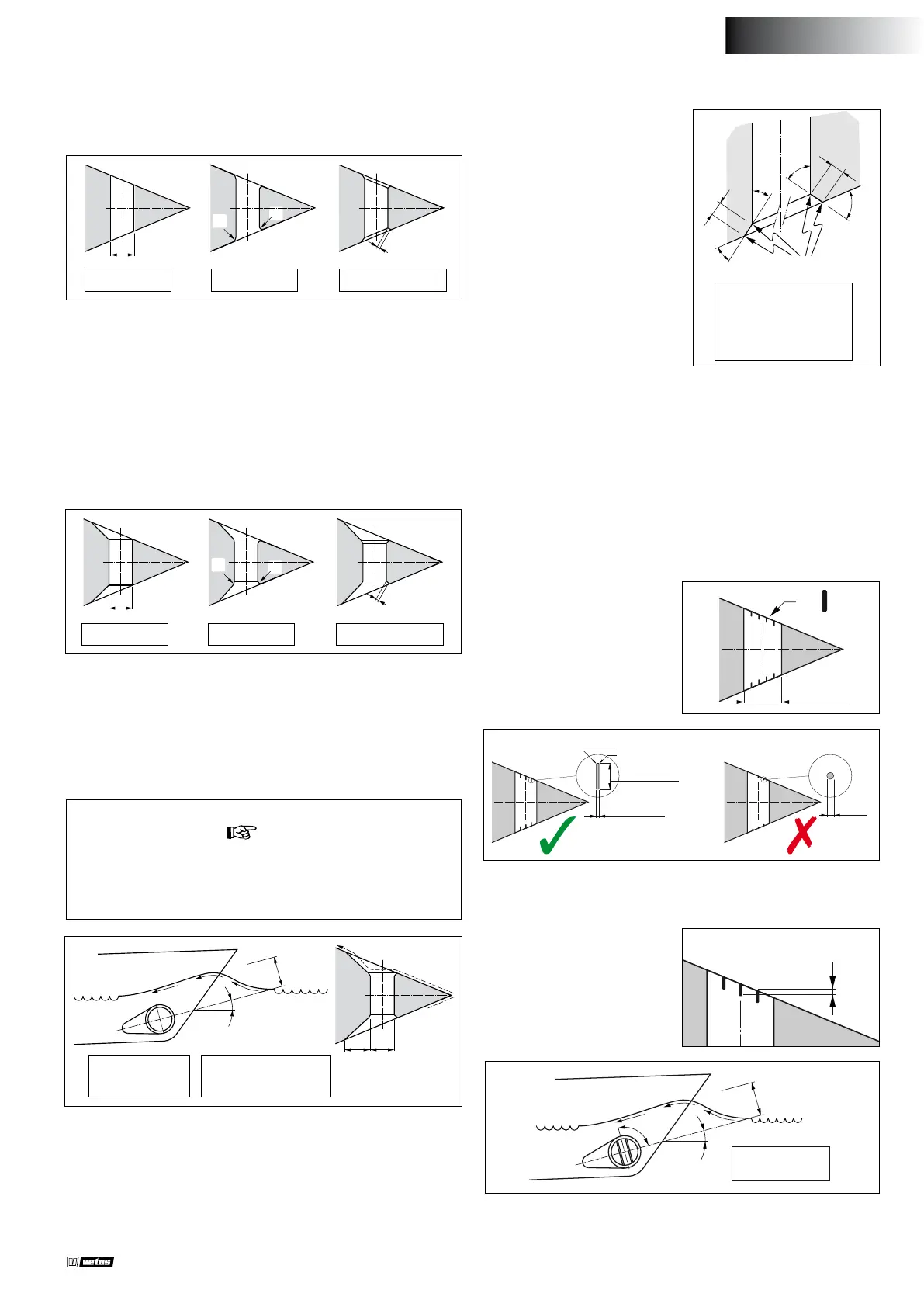

3.3 Overgang fra tunnelrør til skipsskrog
tips:
Måten tunnelrøret går over i skipsskroget på har stor innytelse
på hvilken skyvkraft baugpropellen har og på skrogmotstanden
når skipet går som vanlig.
Med en direkte overgang fra tunnelrøret til skipsskroget, uten skjell
[Eng. fairing], oppnår man temmelig gode resultater.
A En direkte overgang til skipsskroget kan gjøres skarp.
B Det er imidlertid bedre å runde av overgangen med en radius ‘R’
på ca. 0,1 x D.
C Enda bedre er det å benytte skrå sider ‘C’ på mellom 0,1 og 0,15 x
D.
D
R
R
C
A B C
D = 300 mm R = 30 mm
C = 30 ... 45 mm
Ved bruk av et skjell i overgangen fra tunnelrøret til skipsskroget,
oppnår man en lavere skrogmotstand når skipet går som vanlig.
Hvis overgangen fra tunnelrør til
skipsskrog utføres med en skrå
side, må denne utføres i henhold
til tegningen.
Lag den skrå siden (C) 0,1 til 0,15
x D lang og pass på at vinkelen til
tunnelrøret i forhold til den skrå
siden er den samme som vinke-
len mellom skipsskroget og den
skrå siden.
C
C
β
γ
γ
β
C = 30...45 mm
D = 300 mm
β = β
γ = γ
Skarpe
A Overgangen med skjell på skipsskroget kan gjøres skarp.
B Det er imidlertid bedre å runde av overgangen med en radius ‘R’
på ca. 0,1 x D.
C Det beste er en overgang med skjell, med en skrå side ‘C’ på 0,1 à
0,15 x D.
- Velg lengden ‘L’ til skjell på mellom 1 x D og 3 x D.
- Et skjell må inngå i skipsskroget på en slik måte at midtlinjen på
skjellet faller sammen med den forventede formen på baugbøl-
gen.
3.4 Stenger i tunnelrøråpningen
Selv om dette kan ha negative følger for skyvkraften, kan det anbrin-
ges stenger i åpningene på tunnelrøret for å beskytte propellen.
For å begrense den skadelige eekten av dette på drivkraften og på
skrogmotstanden under vanlig seiling så godt som mulig skal føl-
gende tas i betraktning:
4 x
300 mm
- Spindlene skal ha et rektangulært gjennomsnitt.
- Ikke bruk runde spindler.
- Spindlene skal stilles opp slik at de står loddrett på bølgeformen
som forventet.
ø ...
3 mm
min. 20 mm
max. 40 mm
ca. 0,7 x 0,7 mm
=
α
α : min. 0º
max. 15º
90º
Overlapping
- Ikke sett i ere spindler pr.
åpning enn det som er angitt
på tegningen.
- Spindlene skal ha en viss
overlapping.
