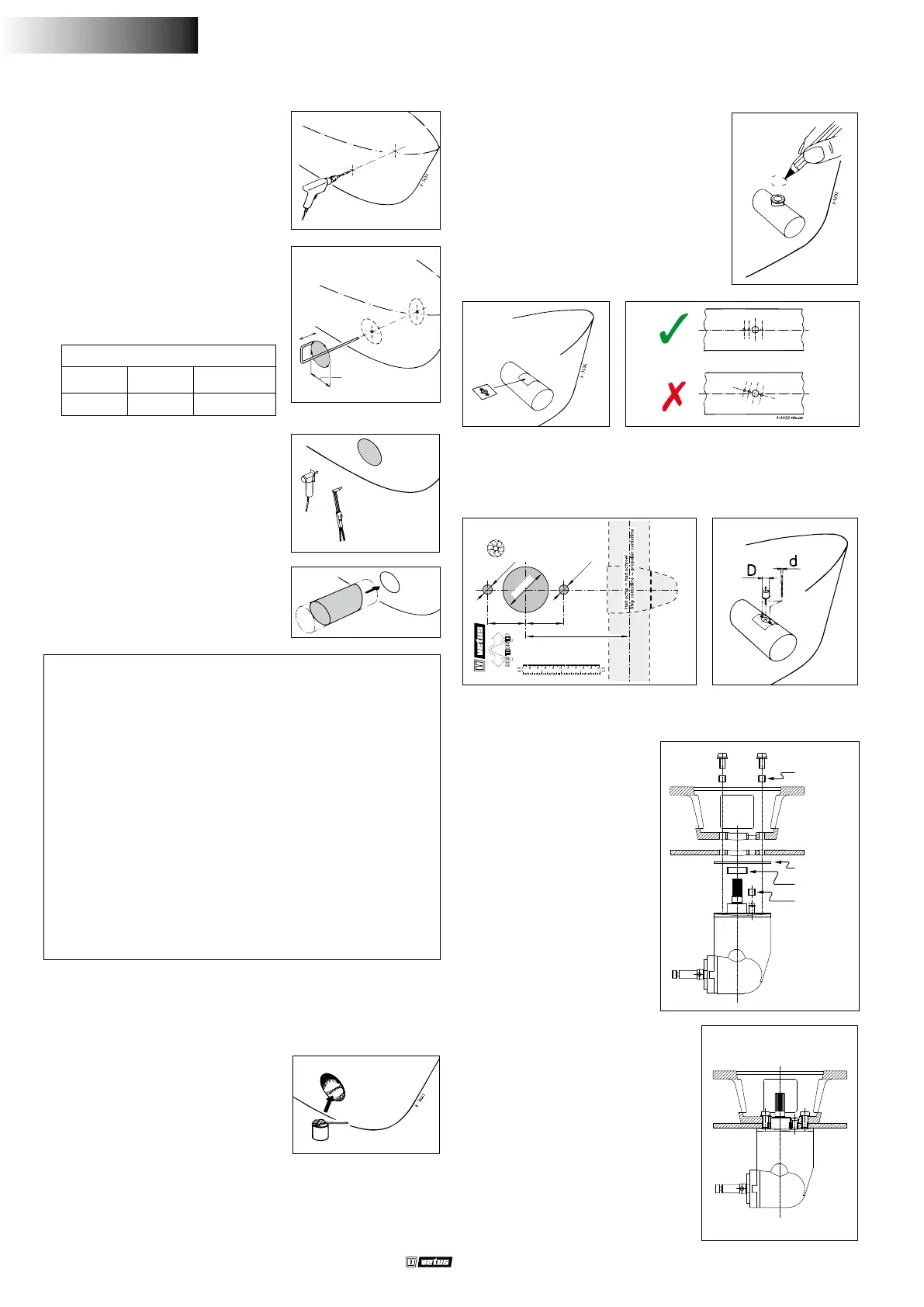

Installation manual BOW PRO Series Thrusters: BOWB285 - BOWB300 - BOWB320
3.6 Anbringen der Löcher ins Tunnelrohr
- Mit Hilfe des Zwischen¬ansches den
Platz markieren wo die Bugschraube in-
stalliert werden soll.
- Die mitgelieferte Schablone für die
richtige Platzbestimmung der zu boh-
renden Löcher verwenden.
Wichtig: Die Löcher sollen exakt auf der
Herzlinie des Tunnels angebracht werden.
Bezüglich der Maße der zu bohrenden Löcher beachten Sie bitte die
Bohrschablone.
Die Löcher des Tunnels bohren und sorgfältig abgraten.
3.7 Korrosionsschutz der bugschraube
Verwenden Sie keinesfalls Kup-
feroxydhaltige Antibewuchs-
farbe.
Katodischer Schutz ist een
‘Müssen’ für alle Metallteile un-
ter Wasser.
Um das Endstück der Bug-
schraube gegen Korrosion zu
schützen, ist es bereits mit ei-
ner Zinkanode ausgestattet.
Korrosion eines Stahl- oder Alumi-
nium-Tunnelrohrs kann verringert
werden durch vollständig isolierte
Montage des Unterwasserteils in das
Tunnelrohr.
ACHTUNG: Die mitgelieferten Dich-
tungen sind bereits elektrisch isolie-
rend. Die Schrauben und der Schaft
müssen jedoch noch mit Isolations-
material, z.B. Nylonbuchsen, versehen
werden.
Polyester-Tunnelrohr:
Harz: Für das Polyester-Tunnelrohr wird isophtal-saures Polyes-
terharz (Norpol PI 2857) benutzt.
Vorbehandlung: Die Außenseite der Rohre ist aufzurauhen. Die
gesamte, obere Schicht bis zum Glasbergewebe entfernen, da-
für eine Schleifscheibe benutzen.
Wichtig: Die Enden des Rohrs, nachdem sie auf die richtige Län-
ge gesägt wurden, mit Harz behandeln. Damit wird vermieden,
daß Feuchtigkeit in das Material eindringen kann.
Laminierung: Als erste Schicht eine Lage Harz auftragen. Eine
Glasbermatte anbringen und diese mit Harz beschichten. Die-
sen Vorgang wiederholen, bis eine hinreichende Anzahl Schich-
ten aufgetragen wurde.
Ein Polyester-Tunnelrohr ist wie folgt zu bearbeiten:
• Die ausgehärtete Harz- u. Glasbermatte aufrauhen. Eine Schicht
Harz auftragen (Abschlußbeschichtung).
3.5 Anbringen vom Tunnelrohr
• Zwei Löcher in den Schisrumpf
einbohren, dort wo die Herzlinie
des Tunnelrohrs kommen soll, dem
Durchmesser des Anreiß-Werkzeugs
entsprechend.
D
• Das selber anzufertigende Anreiß-
Werkzeug durch die beiden vorge-
bohrten Löcher führen und den Au-
ßendurchmesser des Tunnelrohrs auf
den Rumpf anreißen.
D [mm]
Stahl Polyester Aluminium
318 323 320
• Abhängig vom Baumaterial des
Schies, die Löcher ausschneiden
mit Hilfe einer Stichsäge oder eines
Schneidbrenners.
• Tunnelrohr montieren.
• Die Seite des Rohrs, die mit dem
Wasser in Berührung kommt, mit
beispielsweise Epoxidlack oder
2-Komponenten-Polyurethanlack
behandeln.
• Danach gegebenenfalls ein be-
wuchsverhinderndes Mittel auftra-
gen.
ø 300 mm
FOKKERSTRAAT 571 - 3125 BD SCHIEDAM - HOLLAND TEL.: +31 0(0)88 4884700 - sales@vetus.nl - www.vetus.com
vetus b.v.
Printed in the Netherlands
010121.01 2019-07
3
50 (1
31
/
32
”)
136 (5
3
/
8
”)
ø 12.5 (
1
/
2
”)
ø 12.5 (
1
/
2
”)
ø 60 (2
3
/
8
”)
50 (1
31
/
32
”)
Schaal 1:1
Scale 1:1
Maßstab 1:1
Echelle 1:1
Escala 1:1
Scala 1:1
Skala 1:1 Skala 1:1
Målestokk 1:1
Suhde 1:1
Skala 1:1
Dichtung
Isolier-
buchse
Isolier-
buchse
