98 020814.02

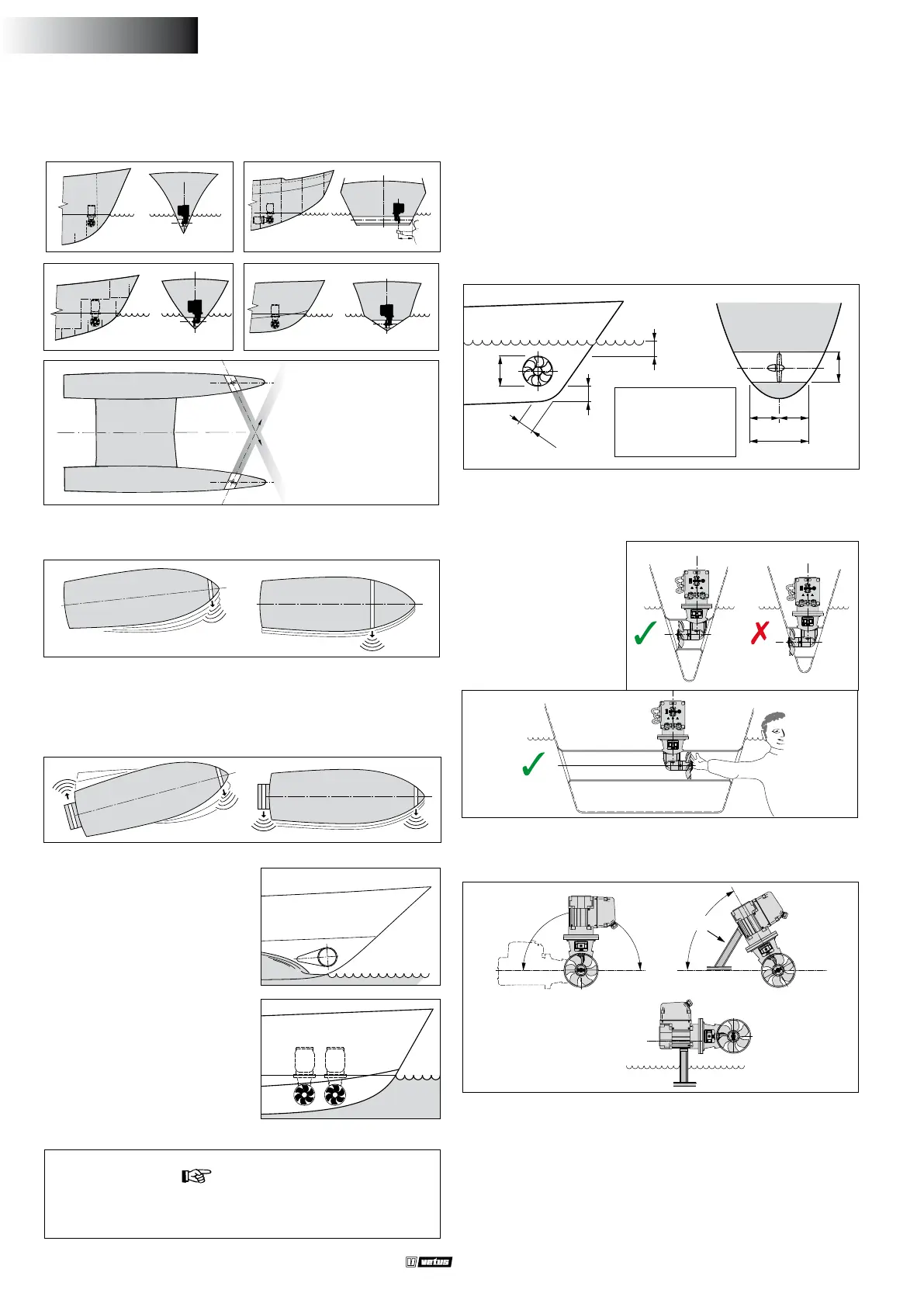

Installation manual BOW PRO Series Thrusters: BOWB285 - BOWB300 - BOWB320
A
D
A
A
D
B
=
=
D = 300 mm
A = 150 mm
B = 600...1200 mm
180º
<60º
Max. poziom
wody
3.2 Pozycjonowanie silników sterujących w tunelu
sterującym
Określając dokładną
pozycję silników steru-
jących w tunelu sterują-
cym, należy wziąć pod
uwagę, że część ogona
może NIE wystawać z
końca tunelu.
- Silnik elektryczny może być zainstalowany w różnych pozycjach.
- Jeśli silnik jest zainstalowany poziomo lub pod kątem, absolutnie
konieczne jest jego podparcie.
- Silnik elektryczny musi być ustawiony w taki sposób, aby zawsze
był dobrze widoczny z maksymalnego poziomu wody.
Śmigło powinno znajdować się na linii środkowej statku, ale musi być
zawsze dostępne z zewnątrz.
3 Zalecenia dotyczące instalacji
Kilka przykładów instalacji.
Aby uzyskać optymalną wydajność, ustaw tunel silnika sterującego
tak daleko, jak to możliwe.
Ustawienie: 2
dziobowe
silniki w kata-
maranach
Jeżeli poza kontrolowaniem ruchu silnika sterującego, rufa statku
powinna poruszać się na boki, wówczas na rue może być zainsta-
lowany drugi ster.
W przypadku statku planistyczne-
go tunel powinien, jeśli to moż-
liwe, być tak usytuowany, aby
statek znajdował się ponad pozio-
mem wody, nie powodując w ten
sposób oporu.
Instalacja dwóch silników sterują-
cych w tandemie (dla większych
łodzi). W takim przypadku, w za-
leżności od warunków pogodo-
wych, można zastosować jeden
lub oba silniki sterujące.
WskazóWka:
Nie zalecamy montowania 2 silników sterujących w jednym tune-
lu; nie spowoduje to podwojenia ciągu!
Wybierając lokalizację tunelu silnika sterującego, weź pod uwagę na-
stępujące parametry dla optymalnej wydajności:
- Odległość A pokazana na rysunku musi wynosić co najmniej 0,5 x
D (gdzie D jest średnicą tunelu).
- Długość tunelu (odległość B) powinna wynosić od 2 x D do 4 x D.
3.1 Pozycjonowanie tunelu silnika sterującego
POLSKI
