4 Installazione
4.1 Introduzione
attenzione!
Il luogo in cui viene installato il motore
elettrico dell’elica di prua e quello in cui
viene collocata la batteria devono esse-
re asciutti e ben ventilati.
Per le dimensioni principali vedi i disegni alla
pag. 106.

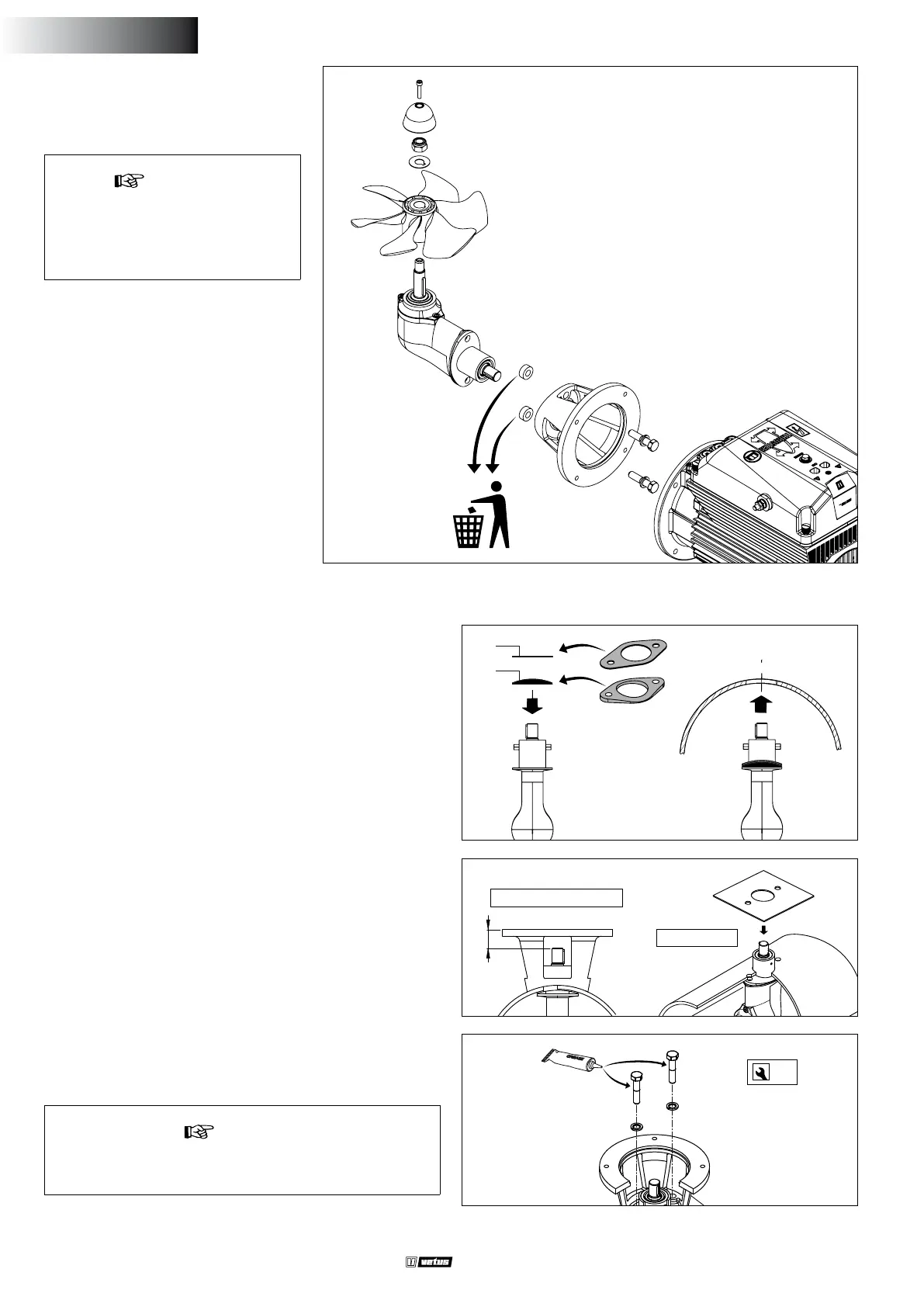

L'elica di prua viene fornita con i pezzi mo-
strati in gura.
4.2 Montaggio del piedino e della angia intermedia
• Assicurarsi che la tavola di spessoramento di plastica (1) sia posi-
zionata sulla parte terminale.
• Inserire una guarnizione (2) tra il piedino e il tunnel.
• Applicare del sigillante (poliuretanico o silicone) tra il piedino e la
guarnizione e tra la guarnizione e il tunnel.
• Inserire il piedino nel foro presente sul tunnel.
Utilizzare guarnizioni aggiuntive per allineare correttamente il
piedino.
*) ad es. Sikaex®-292.
• Lubricare il foro nella angia intermedia e montarla al suo posto.
• Controllare la dimensione ‘H’, che deve misurare 70 - 76 mm.
• Collocare un’ulteriore guarnizione fra il tunnel e la angia inter-
media se la dimensione ‘H’ è inferiore a 70 mm.
• Controllare ancora una volta la dimensione ‘H’.
M12 19
30 - 35 Nm
Outboard Gear
Grease
• Montare denitivamente la angia intermedia sul piedino stesso,
lubricare la lettatura dei dadi con dell’olio per motori *) fuori-
bordo prima di avvitarli.
attenzione!
Controllare che non ci siano perdite subito dopo aver messo in
acqua l’imbarcazione.
*) Un grasso indicato è VETUS "Shipping Grease", Codice art.: VSG.
ø 300 mm
56 020814.02
