A présent l’hélice doit tourner librement à 1,5 mm minimum de la
paroi de la tuyère.
4.3 Montage nal
• Controler de nouveau la mesure ‘H’.
• Graisser l’arbre avec une pâte de montage (comme, par example,
‘Molykote ® G-n plus’).
• Monter l’accouplement exible sur l’arbre de l’embase, en assu-
rant sa tenue à l’aide de l’écrou de xation.
• Graisser l’arbre de l’électromoteur avec une pâte de montage
(comme, par example, ‘Molykote R G-n plus’).
• Graisser les letages des boulons avec de l’’outbourd gear
grease’*) et poser le moteur électrique sur la bride intermédiaire.
• Contrôler, en tournant l’hélice à main, ce doit se faire sans friction,
quand l’arbre du moteur électrique est prise.
M6
4 - 5 Nm
3
Molykote® G-n plus
M6
5
M16 24
20 - 25 Nm
5 - 6 Nm
1
2
3
4
5
6
Outboard Gear
Grease
H
H = 70 - 76 mm

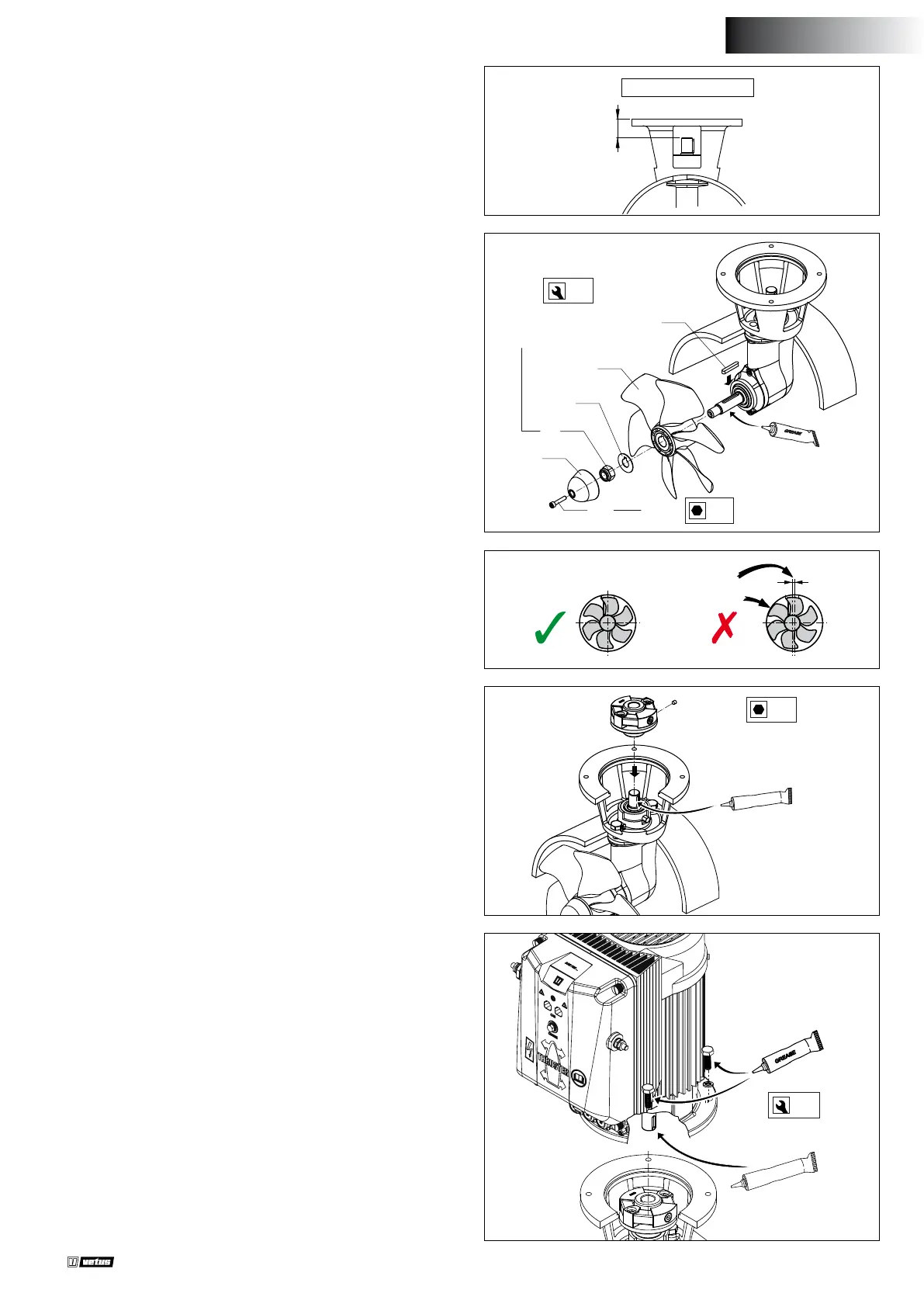

• Vérier que la clavette (1) soit bien posée dans la rainure de l’arbre
d’hélice.
• Graisser l’arbre avec de l’ ‘outbourd gear grease’ *) et monter l’hé-
lice (2) à l’aide de la rondelle frein (3) et l’écrou hexagonal (4).
• Assurer la tenue de l’écrou en pliant la languette de la rondelle
frein.
• Monter l’anode de zinc (5) sur l’arbre à l’aide du boulon (6).
*) La graisse « Shipping » VETUS est parfaite pour ce type d'applica-
tion. Code d'article : VSG.
M10
20 - 25 Nm
17
Outboard Gear
Grease
Molykote® G-n plus
020814.02 39
Installation manual BOW PRO Series Thruster: BOWB285 - BOWB300 - BOWB320
