Vetus BOWB285 - Sluttmontasje

Propellen må nå ha en klaring på alle sider i forhold til tunnelrør-
veggen på minst 1,5 mm.

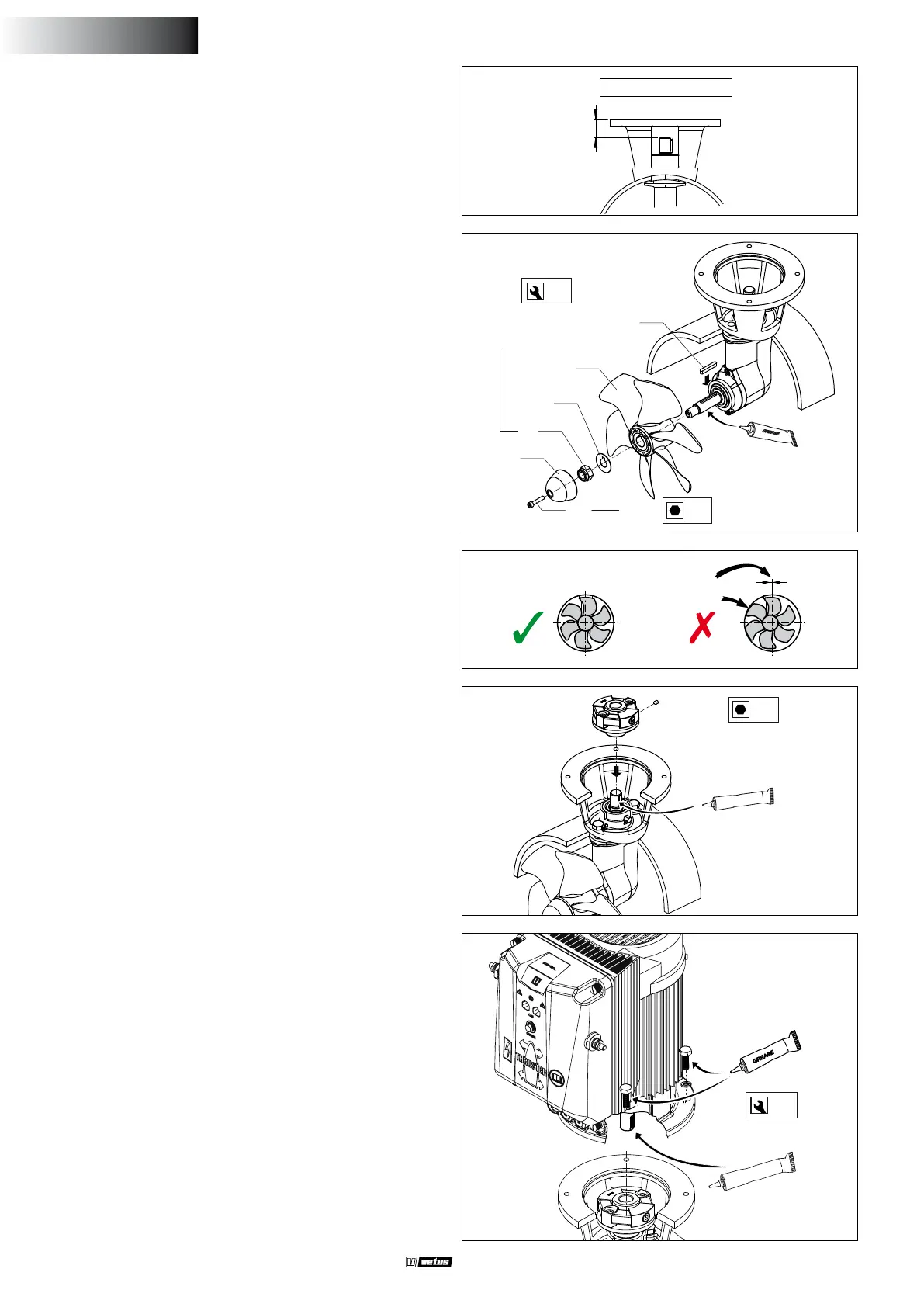

4.3 Sluttmontasje
• Kontroller nå mål ‘H’ på nytt.
• Fett den inngående akselen med monteringspasta; f.eks. ‘Moly-
kote® G-n plus’.
• Monter den eksible koplingen på halestykkets inngående aksel
og lås koplingen med låseskruen.
• Fett den inngående akselen med monteringspasta; f.eks. ‘Moly-
kote® G-n plus’.
• Smør inn gjengene på skruene med ‘outboard gear grease’ *) og
monter elektromotoren på mellomensen.
• Drei propellen rundt for hånd for å kontrollere at den går lett
rundt og at akselen på elektromotoren tas med.
M6
4 - 5 Nm
3
Molykote® G-n plus
M6
5
M16 24
20 - 25 Nm
5 - 6 Nm
1
2
3
4
5
6
Outboard Gear
Grease
H
H = 70 - 76 mm
• Kontroller at kilen (1) er plassert i akselens kilespor.
• Smør inn propellakselen med girkasseolje for påhengsmotorer *)
og monter propellen (2) med låseringen (3) og sekskantmutteren
(4).
• Sett fast mutteren med haken på låseringen.
• Monter zinkanoden (5) med bolt (6) på propellakselen.
*) Et egnet fett er VETUS «Shipping Grease», Art.kode: VSG.
M10
20 - 25 Nm
17
Outboard Gear
Grease
Molykote® G-n plus
