Vetus BOWB285 - Installation; Introduction; Montage de Lembase et de la Bride Intermédiaire

1
2
H
H = 70 - 76 mm
H < 70 mm
4 Installation
4.1 Introduction
attention !
L’espace où se trouve le moteur élec-
trique de l’hélice d’étrave et l’espace où
est placée la batterie doivent être secs
et bien aérés.
Pour les dimensions principales voir dessin
page 106.

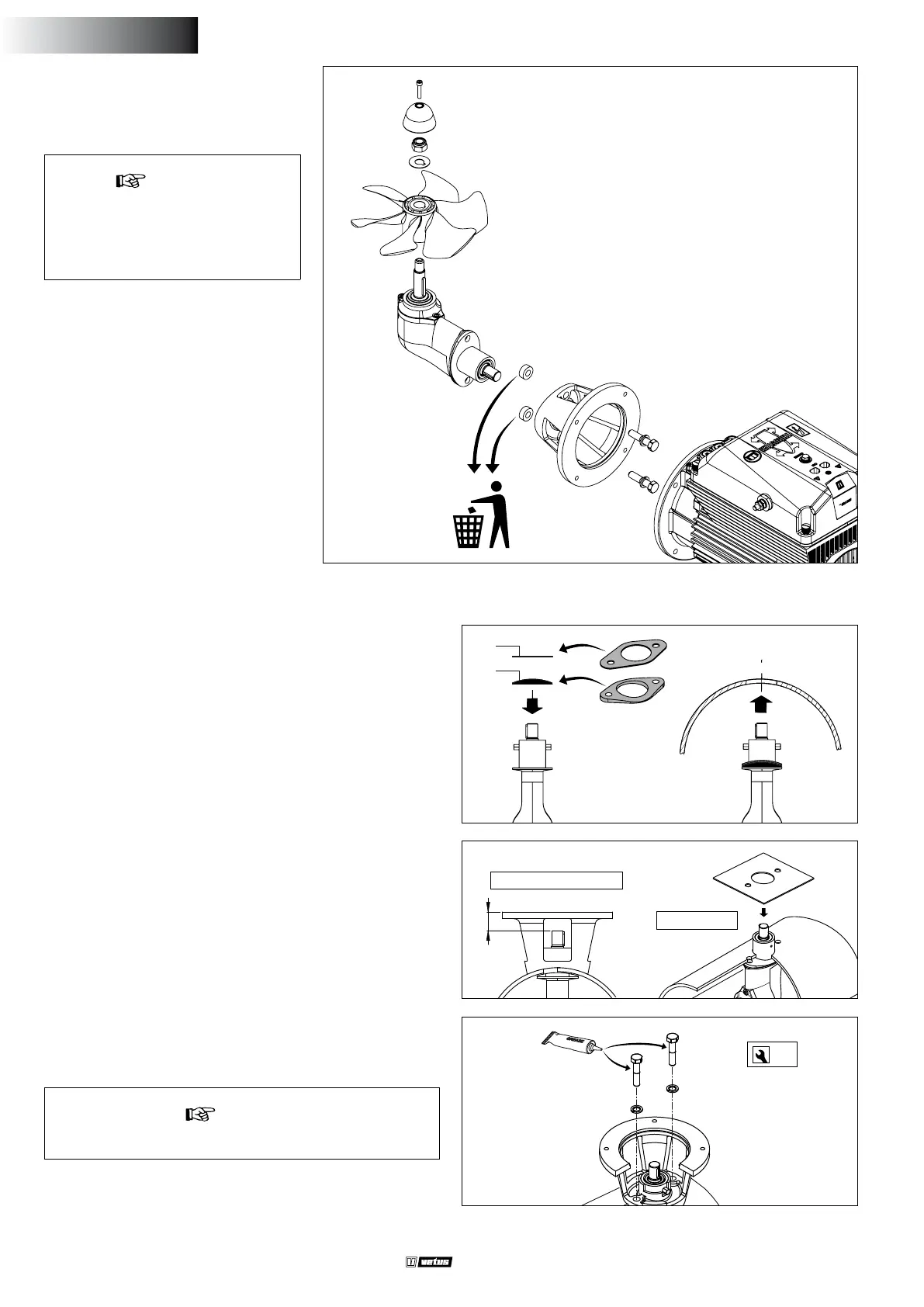

Le propulseur d'étrave est fourni en pièces
comme indiqué.
4.2 Montage de l’embase et de la bride intermédiaire
• Veiller à ce que la plaquette en plastique (1) soit placée sur l’em-
base.
• Mettre un joint (2) entre l‘embase et la tuyère.
• Appliquer du joint d‘étanchéité (silicone ou polyuréthane) entre
l‘embase et le joint et entre le joint et la paroi de la tuyère.
• Installer l‘embase dans le trou de la tuyère.
Les joints supplémentaires peuvent servir à maintenir l‘embase.
*) par exemple du Sikaex®-292.
• Graisser le trou dans la bride intermédiaire et poser cette bride.
• Vérier la mesure ‘H’, qui doit être entre 70 et 76 mm.
• Quand la mesure ‘H’, apparaît être moins de 70 mm, placer un joint
supplémentaire entre la tuyère et la bride intermédiaire.
• Contrôler de nouveau la mesure ‘H’.
M12 19
30 - 35 Nm
Outboard Gear
Grease
• Ensuite, monter de permanence la bride intermédiaire à l’embase.
Graisser d’abord le letage des boulons avec de l’‘outboard gear
grease’ *).
attention !
Vérier l’étanchéité dès la mise à l’eau du bateau.
*) La graisse « Shipping » VETUS est parfaite pour ce type d'applica-
tion. Code d'article : VSG.
ø 300 mm
38 020814.02
Installation manual BOW PRO Series Thrusters: BOWB285 - BOWB300 - BOWB320
FRANÇAIS
